163
7. Техническое обслуживание
(2) Выдвиньте левые края каждого фильтрующего элемента и выньте два ячеистых фильтрующих элемента грубой
очистки (большой и маленький).
• Фильтры нельзя вынуть, нажимая на левые и правые края.
4. Удалите пыль с корпуса фильтра и крышки фильтра.
Почистите детали снаружи и внутри.

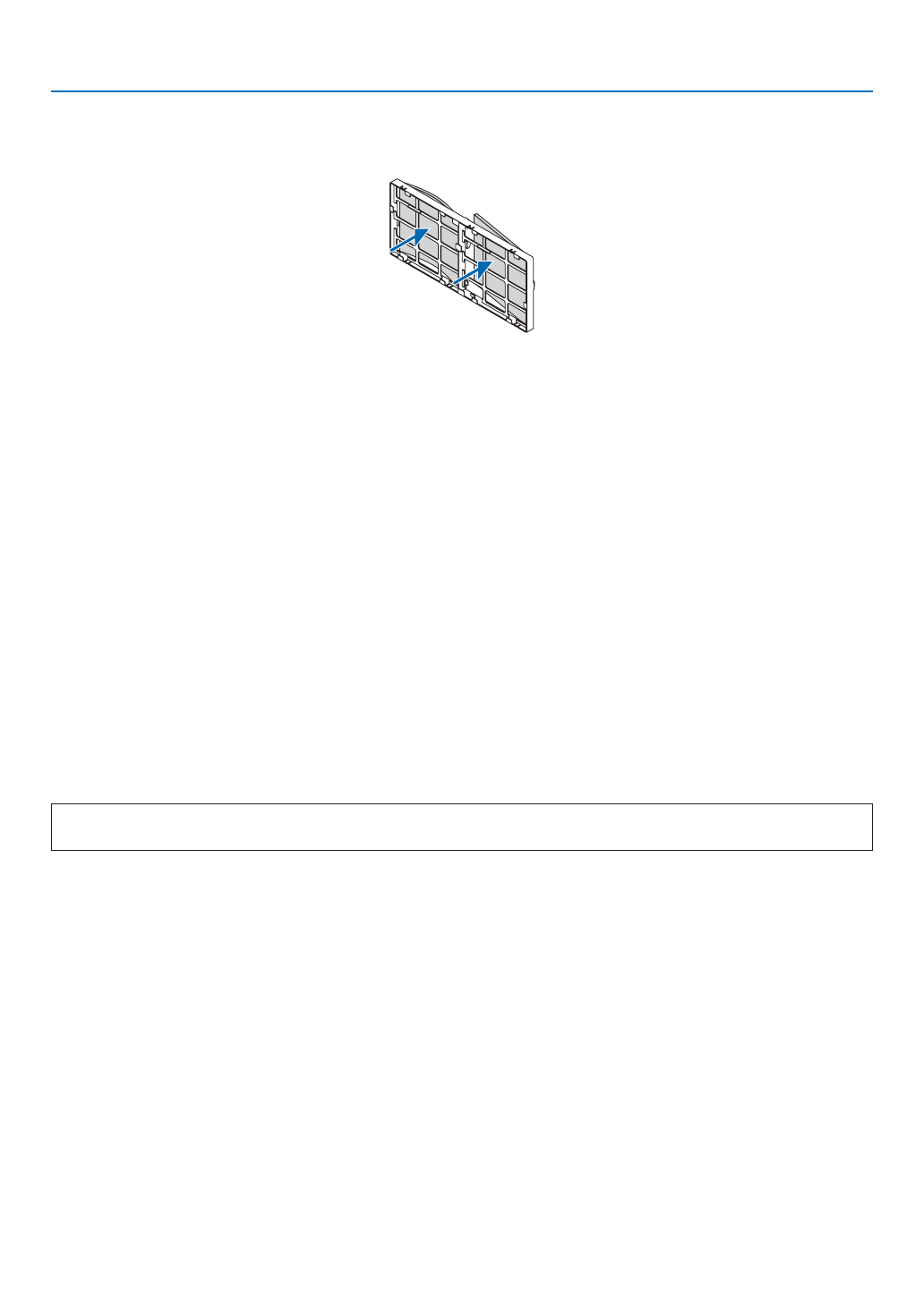

5. Вставьте четыре новых фильтрующих элемента в корпус фильтра.
(1)
Вставьте ячеистые фильтрующие элементы грубой очистки в края бортиков в центре, затем согните фильтры
и вставьте их под крючки.
- Фильтры нельзя вставить снаружи.
(2) Переверните корпус фильтра.
Установите гофрированные фильтрующие элементы тонкой очистки под бортики по внешним краям.
• На каждом гофрированном фильтрующем элементе имеются пазы. Совместите пазы на фильтрующих эле
-
ментах с выступами на корпусе фильтра.
6. Установите собранный фильтр обратно в корпус проектора.
Вставьте блок фильтра в проектор сторонами, на которых с внешней стороны расположены крючки слева и
справа.
7. Установите крышку фильтра обратно на корпус проектора.
Вставьте 4 защелки на верхней стороне крышки фильтра в пазы на корпусе и нажмите на боковые кнопки, чтобы
закрыть крышку фильтра.
На этом замена фильтра завершена.
Приступите к сбросу времени наработки лампы и фильтра.
Чтобы сбросить время наработки лампы и время наработки фильтров:
1. Установите проектор там, где он будет использоваться.
2. Подключите силовой кабель к сети питания и включите проектор.
3. Сбросьте время наработки лампы и время наработки фильтров.
1. В меню выберите [ВОССТ.]
→
[СБРОС ВРЕМЕНИ НАРАБОТКИ ЛАМПЫ] и обнулите время наработки лампы.
2. Выберите [СБРОС ВРЕМЕНИ НАРАБОТКИ ФИЛЬТРА] и обнулите время наработки фильтра. (
→
