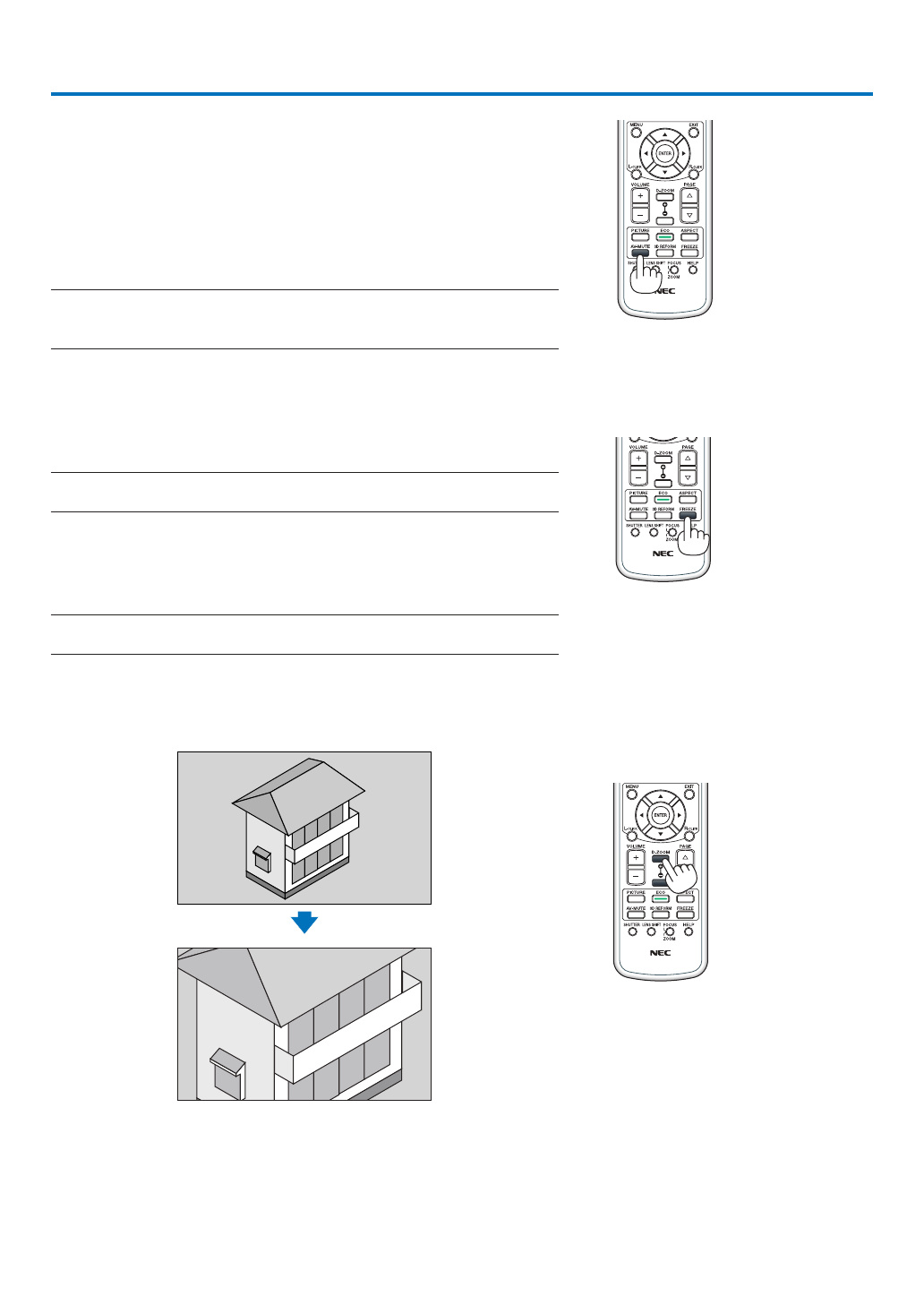

Отключение изображения и звука
Нажмите кнопку AV-MUTE, чтобы отключить изображение, звук, звуковой
сигнал на короткое время. Повторное нажатие вернет изображение и
звук.
Энергосберегающая функция проектора будет работать 10 секунд по
-
сле выключения изображения. В результате уменьшится потребляемая
мощность лампы.
ПРИМЕЧАНИЕ:
• Для восстановления изображения даже при нажатии кнопки AV MUTE сразу после запуска функции
энергосбережения яркость лампы может не вернуться к исходному уровню.
Стоп-кадр
Нажмите кнопку FREEZE, чтобы зафиксировать изображение. Повторное
нажатие возобновит движение.
ПРИМЕЧАНИЕ: Изображение зафиксируется, однако воспроизведение исходного видео будет про
-
должаться.
Увеличение картинки
Увеличение картинки возможно до четырехкратного размера.
ПРИМЕЧАНИЕ: В зависимости от сигнала максимальное увеличение может быть меньше четы
-
рехкратного.
Чтобы увеличить картинку:
1. Нажмите кнопку D-ZOOM (+), чтобы увеличить изображение.
3. Полезные функции
