1. Введение

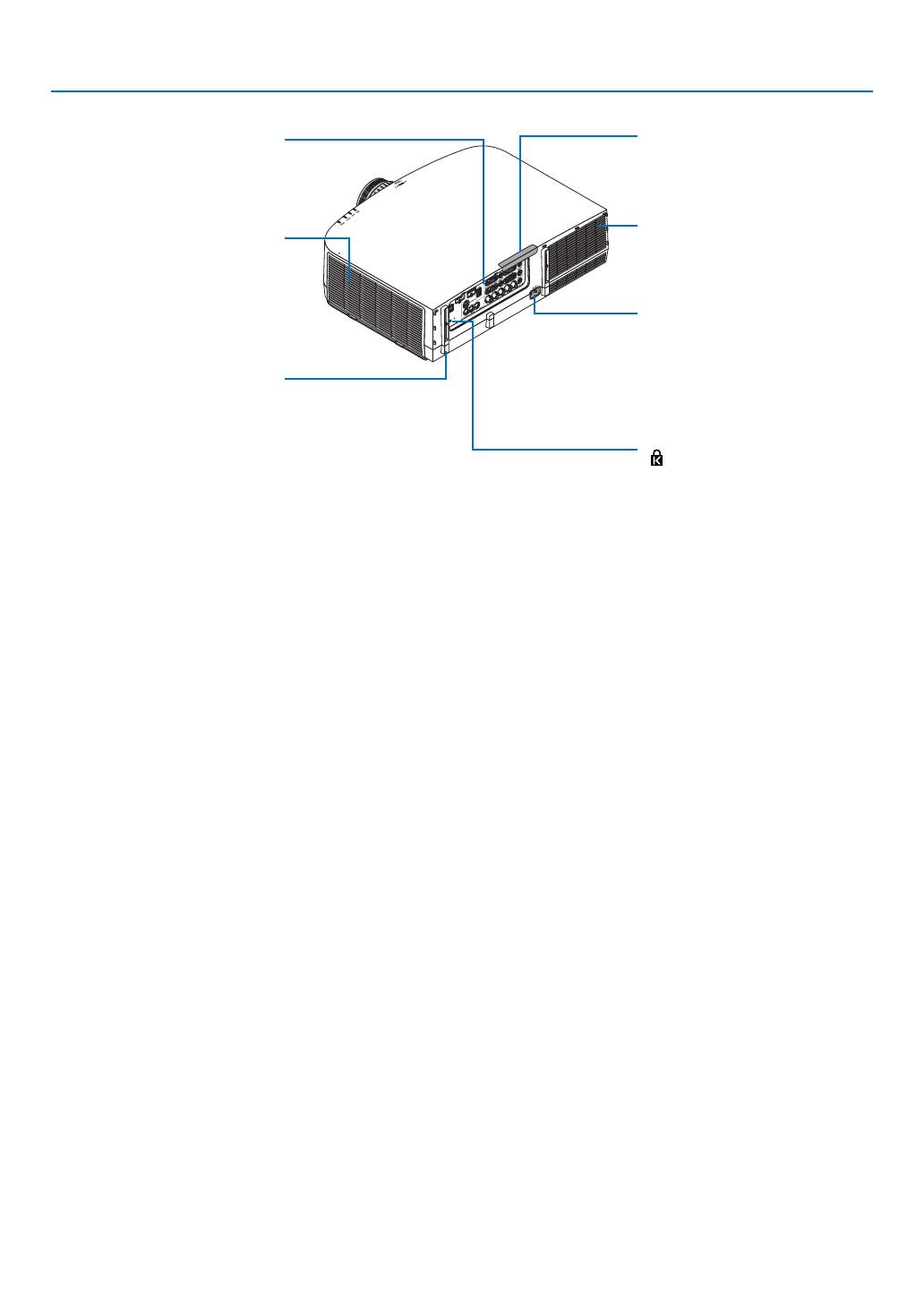

Панель разъемов
(
→
)
Тыльная часть
Дистанционный датчик (на лицевой
и тыльной стороне)
(
→
стр.
Разъем питания
Вставьте трехконтактный штеп-
сель силового кабеля, входящего
в комплект поставки, в данный
разъем. Сетевую штесельную вилку
кабеля подключите к сети пита-
ния. (
→
)
* Этот слот безопасности поддерживает систему безопасности MicroSaver ®.
Встроенный слот безопасности
( )*
Пазы для крепления крышки кабеля
(справа и слева)
Отверстия для винтов и выступы
для крышки кабеля (заказывается
дополнительно)
(
→
стр.
)
Вентиляционное (входное) отвер
-
стие / крышка фильтра
Здесь расположен USB (LAN) порт
для модуля беспроводной локальной
сети (внутри).
(
→
стр.
,
)
Вентиляционное (выходное) от
-
верстие
Отсюда выходит нагретый воздух.
