21
2. Проецирование изображения (основные операции)

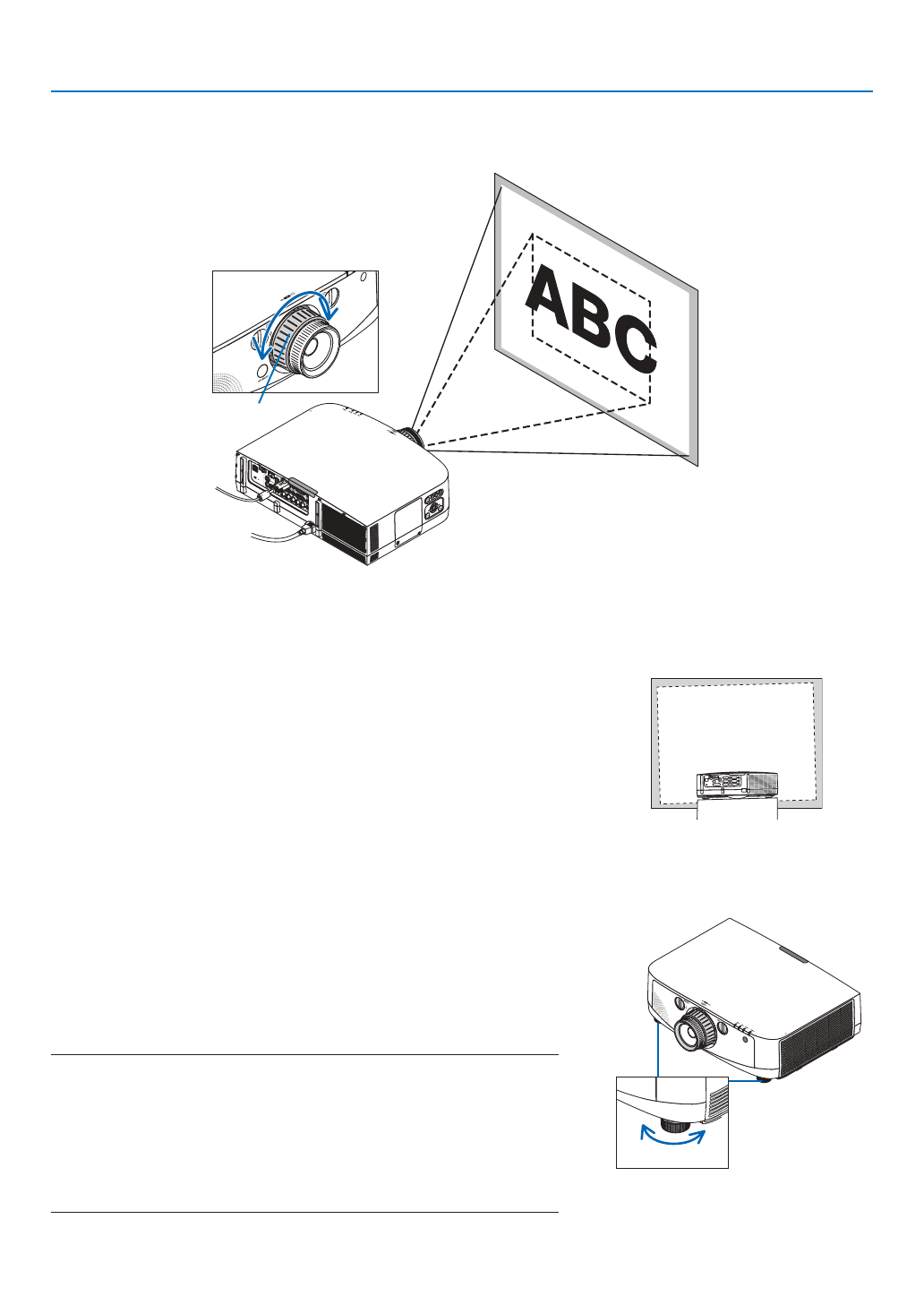

Настройка ножек для регулирования наклона
1.
Для настройки покрутите левую и правую ножки для регулирования
наклона.
При поворачивании ножек для регулирования нак лона они
становятся длиннее или короче.
Настройте высоту проецируемого изображения, подкручивая
левую и правую ножки для регулирования наклона.
Если проецируемое изображение наклонено, подкрутите одну из
ножек для регулирования наклона, чтобы выровнять положение
изображения.
- Ес ли проецируемое изображение перекошено, см. раздел «2-6
Коррекция вертикальных трапецеидальных искажений» (
→
стр.
- Максимальная длина ножек для регулирования наклона может быть
20 мм.
- С помощью ножек для регулирования наклона проектор можно
приподнять максимум на 4º.
ПРИМЕЧАНИЕ:
• Не удлиняйте ножки для регулирования наклона более чем на 20 мм. Это может привести к
нестабильности места крепления ножек, и ножки могут выпасть из проектора.
• Используйте ножки для рег улирования нак лона только для рег улирования уг ла
проецирования.
Неправильное использование ножек для регулирования наклона, например, переноска проектора
за ножки или подвешивание проектора на стену, зацепив за ножки, может повредить
проектор.
Зум
Поверните регулятор зума или кольцо зума по часовой и против часовой стрелки.
-
Продающийся отдельно объектив NP11FL не имеет кольца зума.
Кольцо зума
Выше
Ножка для регулирования наклона
Ниже
