35
3. Полезные функции

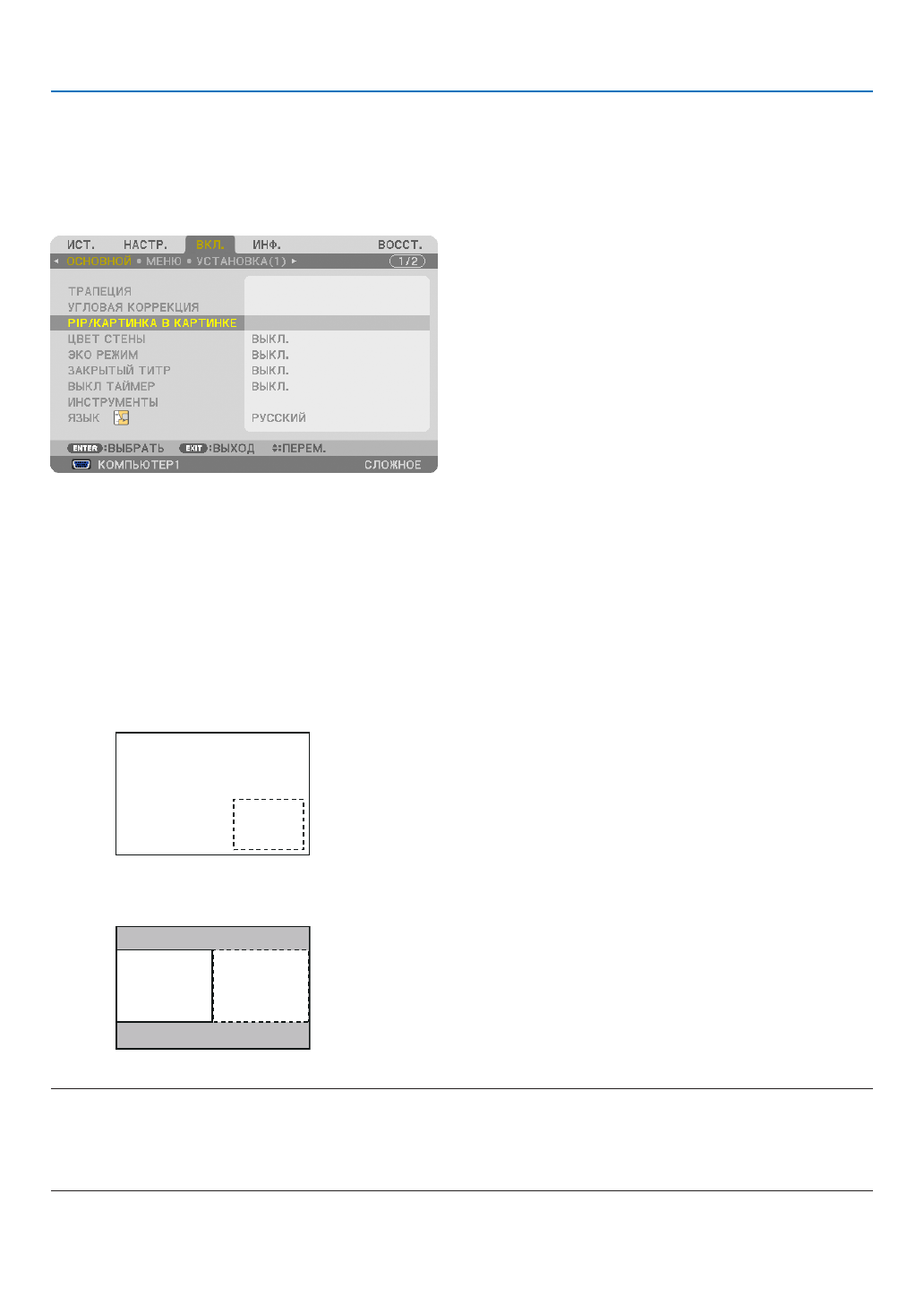

Отображение двух изображений одновременно
Проектор оснащен функцией просмотра двух разных сигналов одновременно. Два режима: режим КАРТИН. В КАРТ.
(PIP) и КАРТИНКА В КАРТИНКЕ.
В меню можно выбрать [ВКЛ.]
→
[ОСНОВНОЙ]
→
[PIP/КАРТИНКА В КАРТИНКЕ].
У пункта меню [PIP/КАРТИНКА В КАРТИНКЕ] есть три опции: РЕЖИМ, ПОЛОЖЕНИЕ и ИСТ..
При помощи кнопки
или
выберите [РЕЖИМ], [ПОЛОЖЕНИЕ] или [ИСТ.] и нажмите кнопку ENTER.
Выбор для [РЕЖИМ] функции КАРТИН. В КАРТ. (PIP) или КАРТИНКА В КАРТИНКЕ
Даная опция позволяет выбрать два режима: КАРТИН. В КАРТ. (PIP) и КАРТИНКА В КАРТИНКЕ.
При помощи кнопки
или
выберите [КАРТИН. В КАРТ. (PIP)] или [КАРТИНКА В КАРТИНКЕ] и нажмите кнопку ENTER.
КАРТИН. В КАРТ. (PIP): Данная опция позволяет просматривать дополнительное изображение на основном изобра
-
жении.
Main picture
Sub
КАРТИНКА В КАРТИНКЕ: Позволяет просматривать два изображения рядом.
Main picture
Sub picture
ПРИМЕЧАНИЕ:
• Основное изображение будет показано слева, а дополнительное — справа.
• Основной сигнал изображения поддерживает разъемы COMPUTER 1
,
COMPUTER 2
и
COMPUTER 3
.
Сигнал дополнительного изображения поддерживает разъемы VIDEO IN и S-VIDEO IN.
• Основное изображение поддерживает сигнал RGB с разрешением 1 280 × 1 024 пикселей или меньше.
