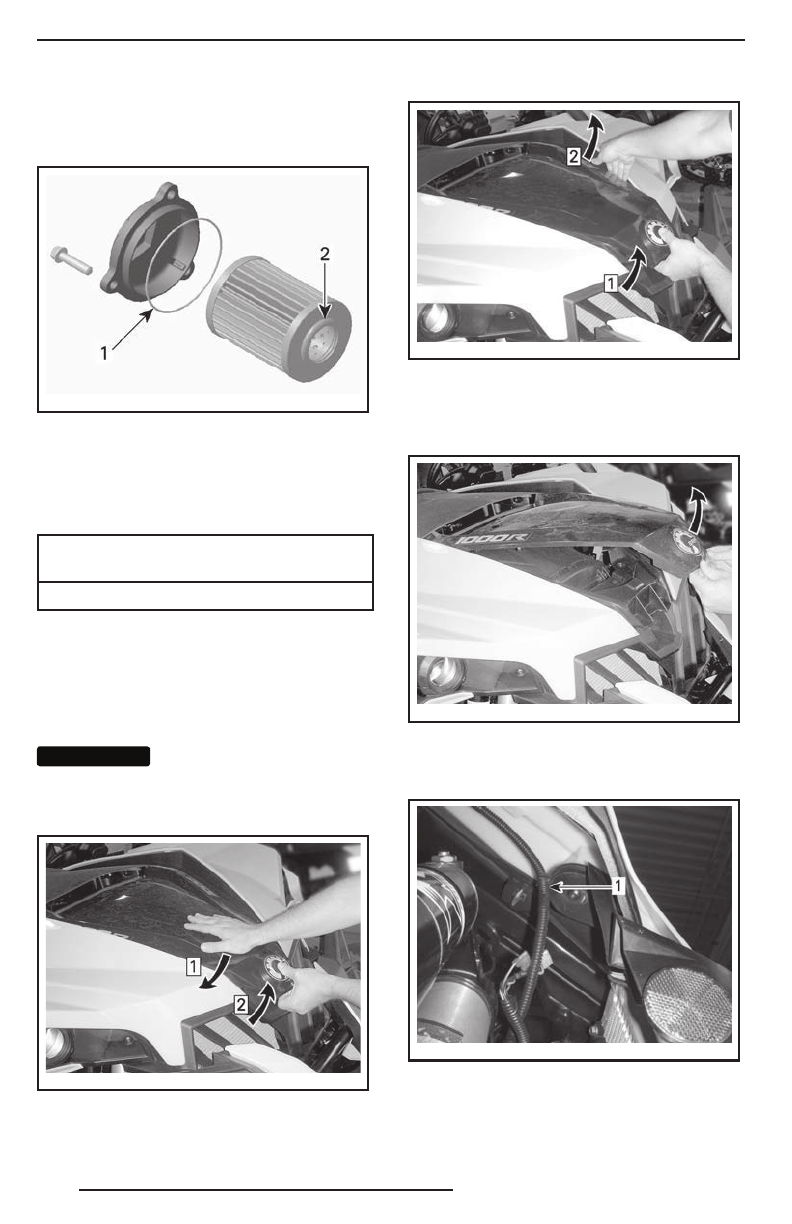

96
Установите фильтр на крышк у.
Нанесите моторное масло на уплотни -
тельное кольцо и торец фильтра.
vm r2 006 -008 -00 1_ a
1. Небольшое количество масла
2. Небольшое количество масла
Установите крышк у на двигатель.
Затяните винты крепления крышки мас -
ляного фильтра указанным моментом.
МОМЕНТ ЗАТЯЖКИ ВИНТОВ КРЕПЛЕ-
НИЯ КРЫШКИ МАСЛЯНОГО ФИЛЬТРА
(10 ± 1) Н•м
Радиатор
Проверка состояния и чистка
радиатора
Что б ы п ол у чи т ь д о с т у п к р а д и ато ру,
откройте крышк у сервисного отсека.
ВНИМАНИЕ
ВНИМАНИЕ
Не ве рное в ы полне н ие
опе рац и и отк р ы в а н и я к р ы ш к и с е р -
в и с ного отс е ка может с тать п р ич и -
ной е ё пов реж д е ни я.
tbl2013 -00 9-04 0_ a
Шаг 1: Нажмите крышк у сервисного отсека
вниз и УДЕРЖИВАЙТЕ её
Шаг 2: Поднимите переднюю часть крышки
сервисного отсека
tbl2013 -00 9-04 1_ a
Шаг 1: Удерживайте переднюю часть крышки сер-
висного отсека в поднятом положении
Шаг 2: Осторожно извлеките фиксатор крышки
из вт улки, а затем освободите фиксатор
на д ругой стороне
tbl2013 -00 9-04 2_ a
ПОЛНОСТЬЮ ПОДНИМИТЕ КРЫШК У
Освободите электрический провод , за-
креплённый на кож у хе радиатора.
tmo2013-003-057_a
РАСПОЛАГАЕТСЯ ЗА ПРАВОЙ ЧАСТЬЮ КОЖ У-
Х А РА ДИАТОРА
1. Элек трический провод
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУ ЖИВАНИЯ
