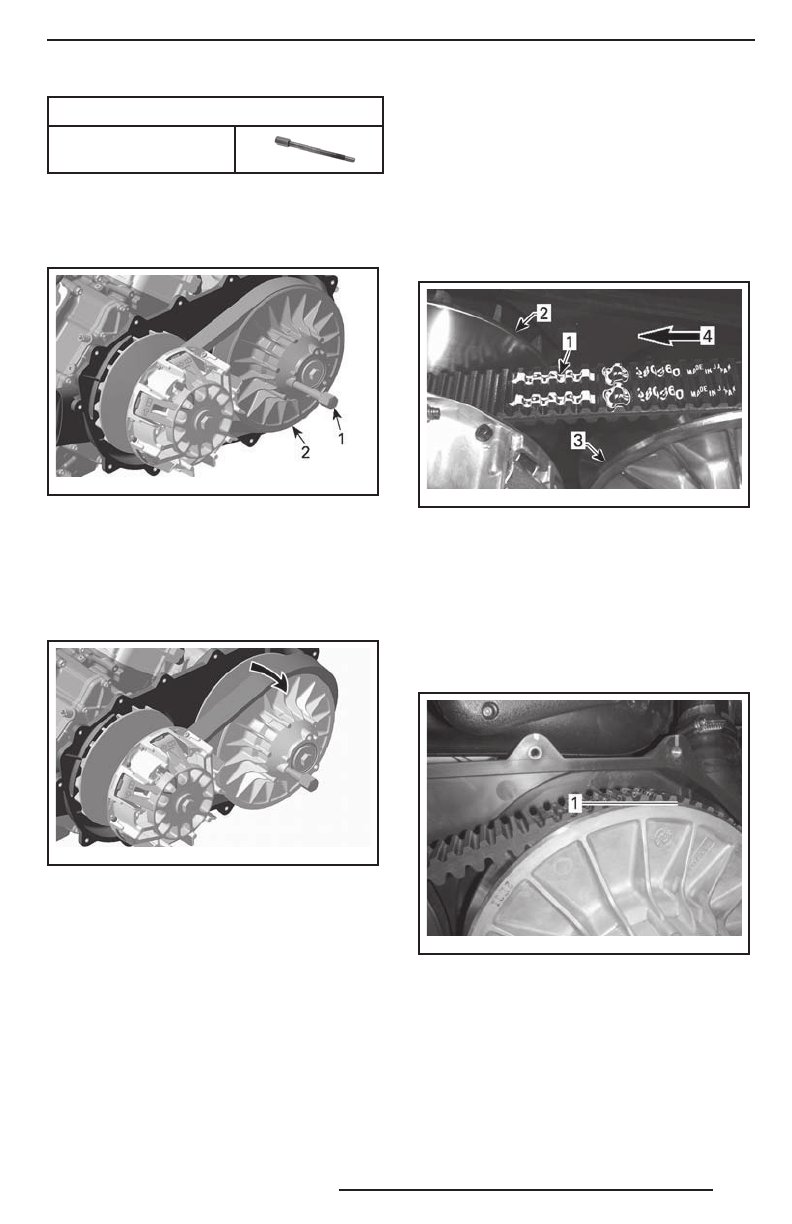

107
НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ
PULLER/LOCKING TOOL
(P/N 529 036 098)
Заверните специальное приспособле -
ние в резьбовое отверстие ведомого
шкива и затяните его, чтобы развести
фланцы шкива.
Vmr2012-018-005_ a
ТИПОВОЙ ВАРИАНТ
1. Специальное приспособление
2. Неподвижный фланец ведомого шкива
вариатора
Чтобы снять ремень вариатора, пере -
тащите его через верхний край непод -
вижного фланц а, см. рис.
Vmr2012-018-006_ a
Проверка состояния ремня
вариатора
Для проверки ремня вариатора обрати-
тесь к главе «
ПРОВЕРК А СОСТОЯНИЯ
РЕМНЯ ВАРИАТОРА
»
в разделе «
ОПЕРА-
ЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
».
Установка ремня вариатора
Установка производится в последова -
тельности, обратной снятию. Обратите
внимание на следующие особенности.
Максимальный срок слу жбы ремня ва -
риатора достигается в том случае, ког-
д а ремень установлен с соблюдением
п р а в и л ь н о го н а п р а в л е н и я р а б о ч е го
д ви жени я. Ус т ан о вите р ем ень т ак им
образом, чтобы стрелки, нанесённые
на нем, были направлены к передней
части мотовездеход а, если смот реть
сверх у.
vm r2 007 -051 -00 6_ a
1. Стрелки, нанесённые на ремне
2. Ведущий шкив ( передний )
3. Ведомый шкив ( задний )
4. Направление рабочего движения
ПРИМЕЧАНИЕ :
Проворачивайте ведо -
мый шкив, пока ни ж ние поверхно с ти
канавок зубьев нару жной поверхности
ремня вариатора на окаж у тся вровень
с краем ведомого шкива.
tmo2013-003-060_a
1. Нижние поверхности канавок зубьев вровень
с нару жной поверхностью ремня вариатора
Установка крышки вариатора
Сначала заверните центральный верх-
ний винт.
Затягивайте винты крепления крышки
вариатора в следующей последователь-
ности.
