93

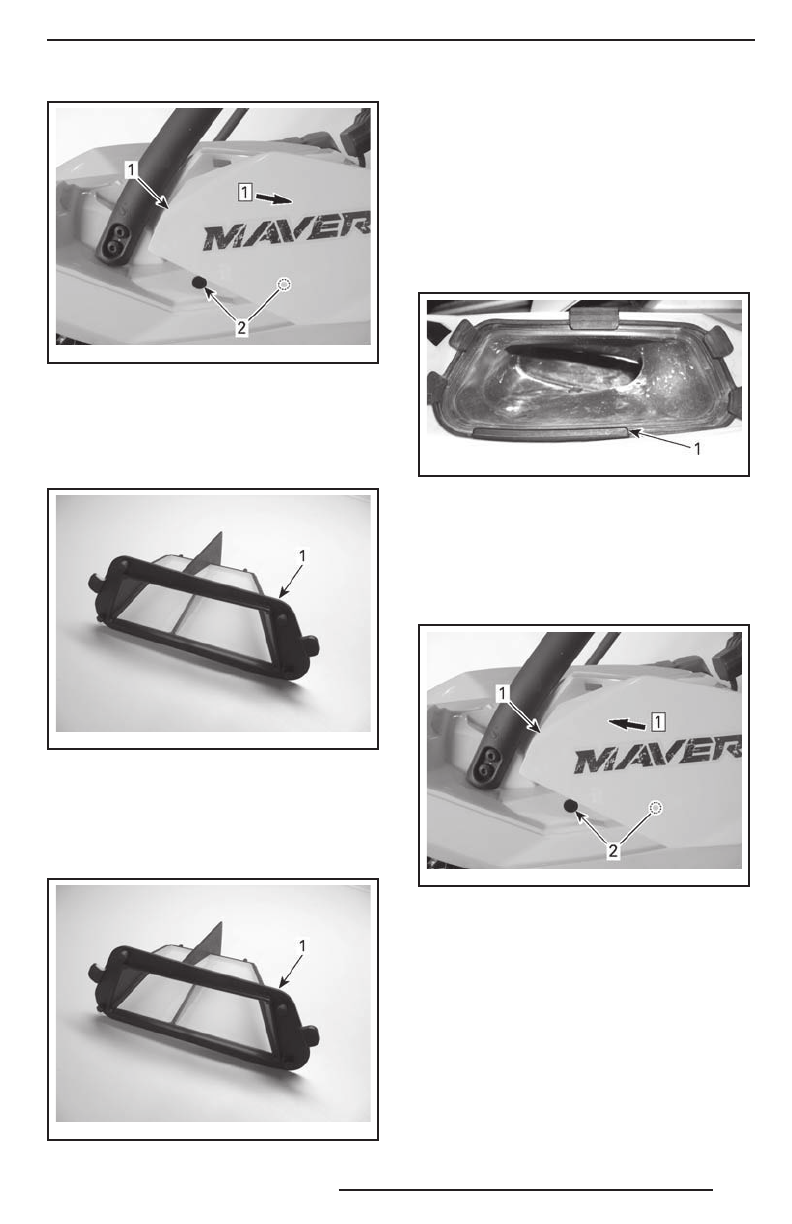

tmo2013-003-019_a
1. Пластмассовая крышка воздушного фильтра
вариатора
2. Вт улки
Шаг 1: Сдвиньте назад
3. Извлеките воздушный фильтр вариа-
тора
tmo2013-003-050_a
1. Воздушный фильтр вариатора
Осмотр и чистка воздушного
фильтра вариатора
1. Осмот рите и, при обнару жении по -
вреж дений, замените фильтр.
tmo2013-003-050_a
1. Воздушный фильтр вариатора
2. Очистите фильтр, используя мягкий
мыльный раствор, затем прополощи-
те в воде.
3. Осторожно стряхните избыток воды
д айте фильтру просохну ть при ком -
натной температ уре.
4. Очистите вну тренние поверхности
воз д у хоз аб орника в ариатора с по -
мощью пылесоса.
tbs2011-009-006_ a
1. Возду хозаборник вариатора
Установка воздушного фильтра
вариатора
1. Переместите крышк у вариатора впе -
рёд в исходное положение и нажмите
на неё, чтобы зафиксировать её.
tmo2013-003-019_b
Шаг 1: Переместите вперёд
1. Пластмассовая крышка воздушного фильтра
вариатора
2. Вт улки
П Р И М Е Ч А Н И Е :
П о д д е р ж а н и е в о з -
душного фильтра вариатора в чистоте
способствует увеличению воздушного
потока, что позволяет увеличить срок
слу жбы компонентов вариатора.
