56

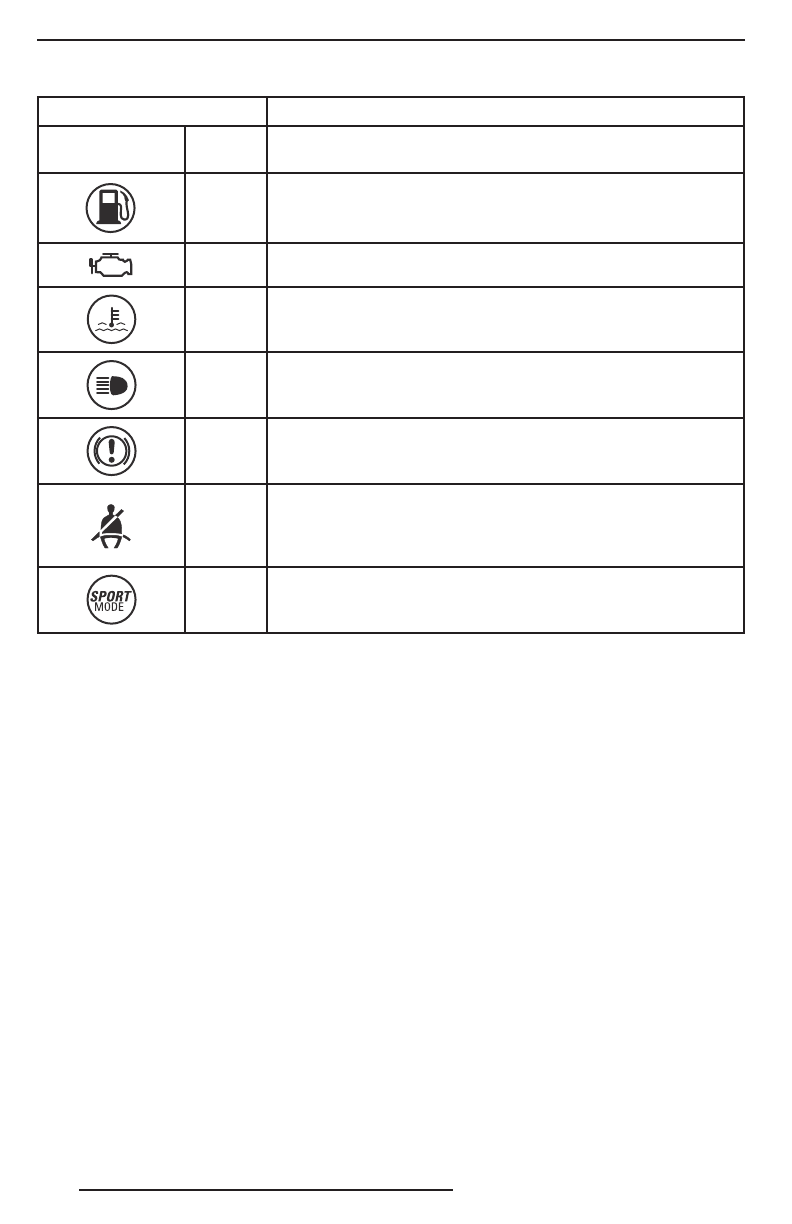

СИГНАЛЬНАЯ ЛАМПА (-Ы)
НАЗНАЧЕНИЕ
Все сигнальные
лампы
On (вкл.)
Если ключ в замке зажигания находится в положении ON и
двигатель не запущен, горят все сигнальные лампы.
On (вкл.)
Низкий уровень топлива
On (вкл.)
Check engine (проверь двигатель)
On (вкл.)
Высокая температура двигателя
On (вкл.)
Включён дальний свет фар
On (вкл.)
Педаль тормоза нажата более 15 секунд.
Мигает
Не пристегнут ремень безопасности водителя Мощность дви-
гателя будет ограничена, снижение скорости движения и ухуд-
шение эксплуатационных качеств мотовездехода. Основной
цифровой дисплей: FASTEN SEAT BELT.
On (вкл.)
Включён режим SPORT
6) Основной цифровой дисплей
На дисплее в режиме реального времени отображается полезная д ля водителя
информация.
7) Многофункциональный дисплей
Может отображаться скорость движения мотовездеход а или частота вращения
коленчатого вала двигателя. См. «КНОПК А MODE ( M )» в тек ущем разделе.
Так же мог у т отображаться важные сообщения. См. приведённую ниже табл.
В случае нарушения работы двигателя отображение информационного сообщения
может сопровож д аться вк лючением сигнальной лампы. Более подробная инфор -
мация приведена в разделе «
ДИАГНОСТИК А И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
».
МНОГОФУНКЦИОНА ЛЬНЫЙ ИНФОРМАЦИОННЫЙ ЦЕНТР (АНА ЛОГО - ЦИФРОВОЙ ) ( МОДЕЛЬ X rs )
