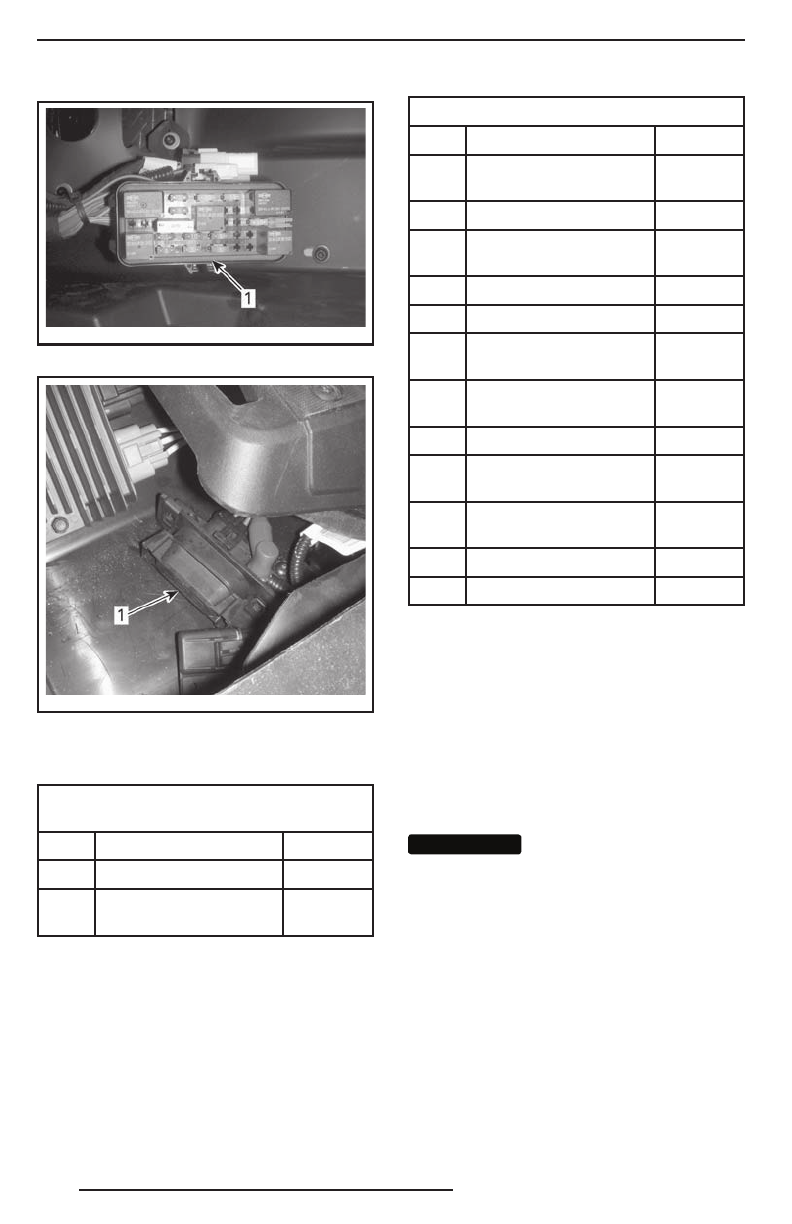

110
tmo2013-003-025_a
1. Основной блок предохранителей
tmo2013-003-056_a
1. Дополнительный блок предохранителей
Описание блоков предохранителей
ДОПОЛНИТЕЛЬНЫЙ
БЛОК ПРЕДОХРАНИТЕЛЕЙ
№
НАЗНАЧЕНИЕ
НОМИНАЛ
F1
Главный
40 A
F2
Доп. оборудование
(главный)
50 A
ОСНОВНОЙ БЛОК ПРЕДОХРАНИТЕЛЕЙ
№
НАЗНАЧЕНИЕ
НОМИНАЛ
F4
Информационный
центр/реле
10 A
F5
Зажигание/форсунки
7,5 A
F6
Блок управления
двигателем (ECM)
5 A
F7
Лебёдка, 2WD/4WD
5 A
F8
Замок зажигания/часы
5 A
F9
Вентилятор системы
охлаждения
25 A
F10
Компоненты для
Европейской версии
5 A
F11
Световые приборы
30 A
F12
Электрическая розет-
ка (пост. тока)
15 A
F13
Предохранитель цепей
управления реле
5 A
F14
Доп. оборудование 2
15 A
F15
Топливный насос
5 A
ПРИМЕЧАНИЕ :
Назначение предохра -
нителей указано на обратной стороне
крышки блока предохранителей.
Световые приборы
По с л е з а м ен ы п е р его р е в ш ей л а мпы
обязательно проверьте работоспособ -
н о с т ь с о о т в ет с т в у ю щ е го с в ет о в о го
прибора.
Замена ламп головного света
ВНИМАНИЕ
ВНИМАНИЕ
Не прикас айте с ь па ль -
ц а м и к к о л б е г а л о г е н н о й л а м п ы ,
так как это сокращ ает с рок её с лу ж-
б ы . О с т а в л е н н ы е н а л а м п е с л е д ы
п а л ь ц е в с о т р и т е и з о п р о п и л о в ы м
с п и р т о м , к о т о р ы й н е о б р а з у е т
плё нк у на е ё пове рхнос ти.
О тс о ед ини те элек т р ич е с к ий р азъ ём
от лампы.
