115

vbs2 010 -007 -004

ТИПОВОЙ ВАРИАНТ

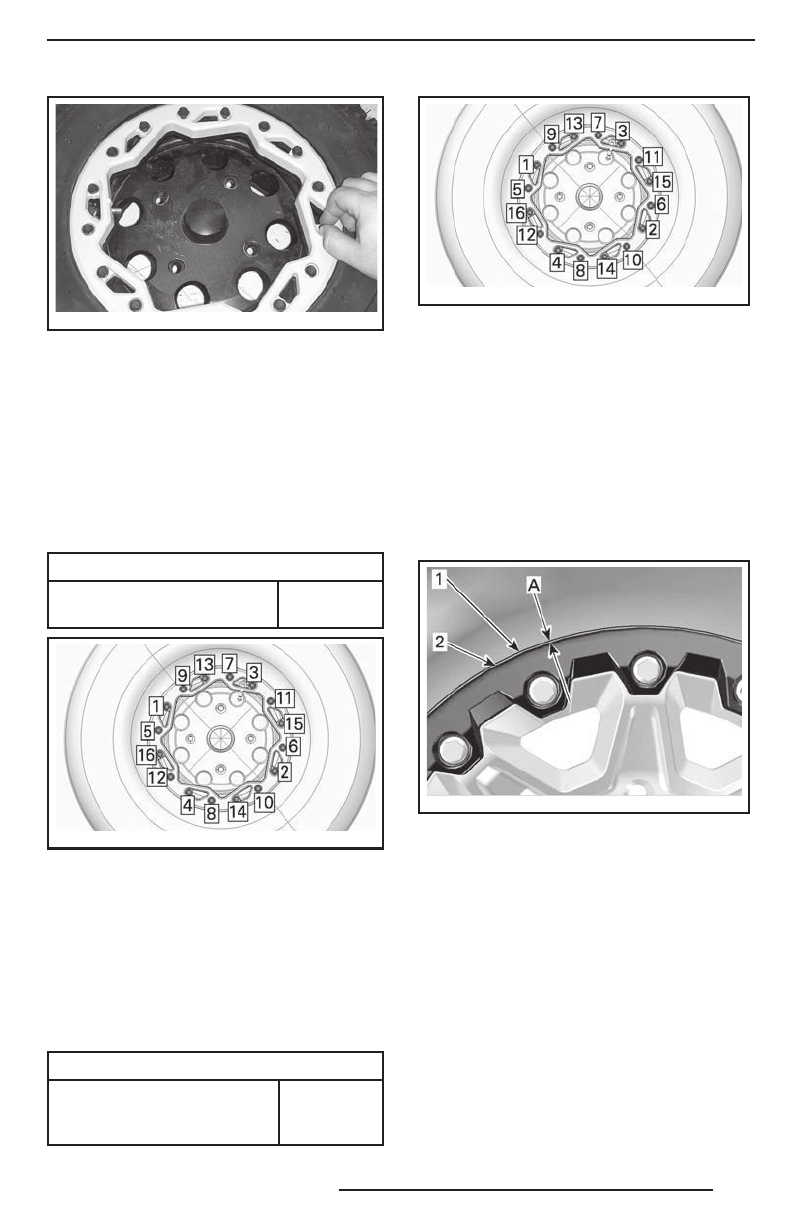

4.  В у к а з а н н о й п о с л е д о в а т е л ь н о с т и

з а т яни те  в ин т ы  к р еп л ени я  ф икс и -
рующего кольц а рекомендованным
моментом.

П Р И М Е Ч А Н И Е :

  Ч т о б ы   о б е с п е ч и т ь

равномерное распределение давления
на фиксирующее кольцо, затягивайте
винты

на несколько оборотов за один

проход

.

МОМЕНТ ЗАТЯЖКИ

Винты фиксирующего кольца

(ПЕРВЫЙ ЭТАП ЗАТЯЖКИ)

(3 ± 1) Н•м

tbl2011 -00 1-06 8_ b

ТИПОВОЙ ВАРИАНТ — ПОСЛЕДОВАТЕЛЬ -
НОСТЬ ЗАТЯЖКИ

5.  Уб е д и те с ь,  ч т о  ш и н а  о т ц е н т р о в а -

на на колёсном диске. Переставьте
шину при необходимости.

6.  В аналогичной последовательности

з а т яни те  в ин т ы  к р еп л ени я  ф икс и -
рующего кольц а вторым моментом
затяжки.

МОМЕНТ ЗАТЯЖКИ

Винты крепления фиксирую-

щего кольца

(ВТОРОЙ ЭТАП ЗАТЯЖКИ)

(8 ± 1) Н•м

tbl2011 -00 1-06 8_ b

ТИПОВОЙ ВАРИАНТ — ПОСЛЕДОВАТЕЛЬНОСТЬ
ЗАТЯЖКИ

ПРИМЕЧАНИЕ :

 Нару жное фиксирую -

щ е е  ко л ь ц о  д о л ж н о  с о п р и к а с а т ь с я
с вну тренним фиксирующем кольцом.
Фи кс и р у ю щ е е ко л ь ц о м оже т с л е г к а
и з о г н у т ь с я  в  р е з ул ьт а т е  о б л е г а н и я
борта шины. ЭТО НЕ ЯВЛЯЕТСЯ ПРИ -
ЗНАКОМ НЕИСПРАВНОСТИ.

7.  Проверьте зазор меж ду шиной и фик-

сирующим кольцом, он должен быть
одинаковым со всех сторон.

tbl2013 -00 9-12 0_ a

1. Шина
2. Край фиксирующего кольца
А.  Одинаковый зазор по окру жности фиксирую -

щего кольца

Если это не так:

–  отпустите все винты ;

–  проверьте положение шины на колесе

и, при необходимости, переместите
её в ну жное положение;

–  перезатяните винты в указанной по -

следовательности.

8.  Выполните

финальный

этап затяжки

фиксирующего кольц а в следующей
последовательности.

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУ ЖИВАНИЯ
