69

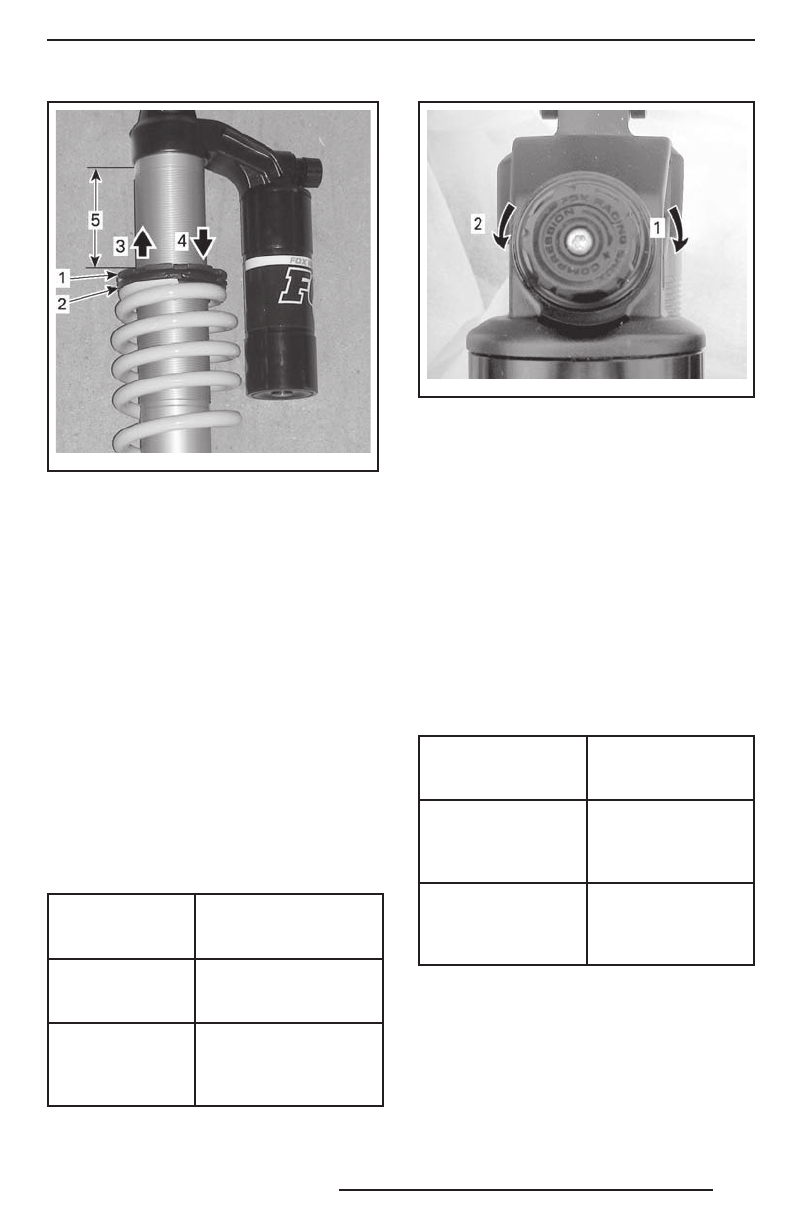

tbl2013 -00 9-04 6_ b
ТИПОВОЙ ВАРИАНТ
1. Отпустите верхнее стопорное кольцо
2. При необходимости поверните регулировочное
кольцо
3. Уменьшить предварительное натяжение
4. Увеличить предварительное натяжение
5. Размеры д ля измерения
Ход амортизатора — степень
амортизации
Из м ен яй те р ег ули р о в к и н а о д н о п о -
ложение ( щелчок) за один раз. Совер -
шайте пробные поездки в аналогичных
условиях. Последовательно и в полном
о бъ ё м е в ы п ол н и те в с е р е г ул и р о в к и
до достижения желаемого результата.
Демпфирование хода сжатия
Модель Base
Демпфирование хода сжатия определя-
ет реакцию амортизатора при сжатии
подвески.
ДЕЙСТВИЕ
РЕЗУЛЬТАТ
НА КРУПНЫХ НЕ-
РОВНОСТЯХ
Увеличение уси-
лия демпфирова-
ния хода сжатия
Более жёсткий
амортизатор при ходе
сжатия
Уменьшение
усилия демпфи-
рования хода
сжатия
Более мягкий аморти-
затор при ходе сжатия
tbl2013 -00 9-04 7_ a
ПОВОРАЧИВАЙТЕ РЕГУЛИРОВОЧНЫЙ ЭЛЕМЕНТ
ДЛЯ ВЫПОЛНЕНИЯ РЕГУЛИРОВОК
1.
Увеличение
демпфирующего усилия
( амортизатор более жёсткий )
2.
Уменьшение
демпфирующего усилия
( амортизатор более мягкий )
Демпфирующая способность при
ходе сжатия на низкой скорости
Модель X rs
Демпфирующая способность амортиза-
тора при ходе сжатия на низкой скоро -
сти определяет реакцию амортизато -
ра при низких скоростях перемещения
п о д в е с к и ( м е д л е н н ы й х о д с ж а т и я ,
в большинстве слу чаев при движении
с низкой скоростью ).
ДЕЙСТВИЕ
РЕЗУЛЬТАТ
НА КРУПНЫХ НЕ-
РОВНОСТЯХ
Увеличение демп-
фирующей силы
при ходе сжатия
на низкой скорости
Амортизатор более
жёсткий (при ходе
сжатия на низкой
скорости)
Уменьшение демп-
фирующей силы
при ходе сжатия
на низкой скорости
Амортизатор более
мягкий (при ходе
сжатия на низкой
скорости)
ПОДВЕСК А
