34

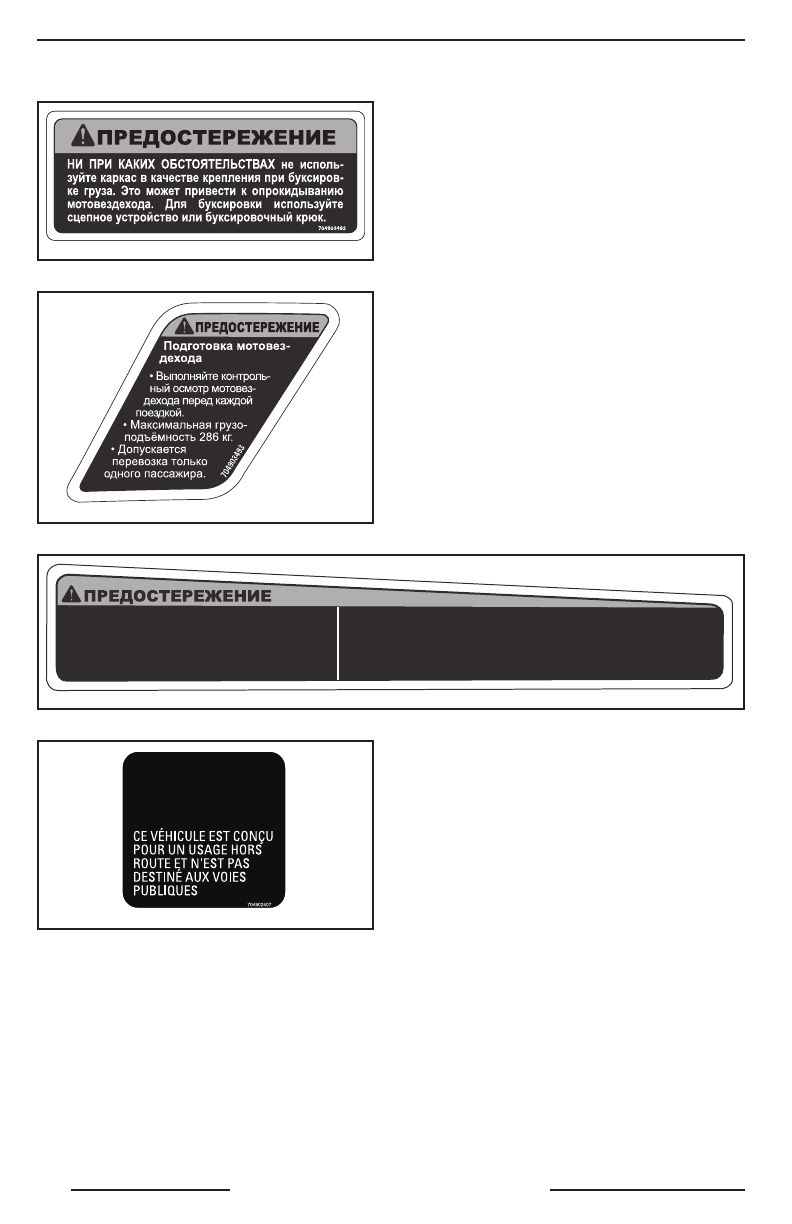

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ
704903492
704903492
ТАБЛИЧК А 7
704903493
ТАБЛИЧК А 8
70
4
90
34
9
4
704903494
Давление воздуха в ХОЛОДНЫХ шинах:
Минимальное
Максимальное (при загрузке)
ПЕРЕДНИЕ: 90 кПа (0,9 бар) ПЕРЕДНИЕ: 103 кПа (1,03 бар)
ЗАДНИЕ:
110 кПа (1,1 бар) ЗАДНИЕ:
145 кПа (1,45 бар)
Неправильное давление воздуха в шинах может привести к повышению вероят-
ности потери контроля над мотовездеходом.
• Недостаточное давление может привести к сходу шины с колёсного диска.
• Если общая загрузка мотовездехода, включая вес водителя, пассажира, допол-
нительного оборудования и вертикальную нагрузку на тягово-сцепное устрой-
ство, превышает 195 кг, необходимо довести давление в шинах мотовездехода
до максимально рекомендованного значения.
ТАБЛИЧК А 9
704 902 407 A
ДАННОЕ ТРАНСПОРТНОЕ СРЕДСТ-
ВО ЯВЛЯЕТСЯ ВНЕДОРОЖНЫМ
И НЕ ПРЕДНАЗНАЧЕНО ДЛЯ ДВИ-
ЖЕНИЯ ПО ДОРОГАМ ОБЩЕГО
ПОЛЬЗОВАНИЯ.
ТАБЛИЧК А 10
ПРЕДУПРЕ Ж Д АЮЩИЕ ТАБЛИЧКИ
