89

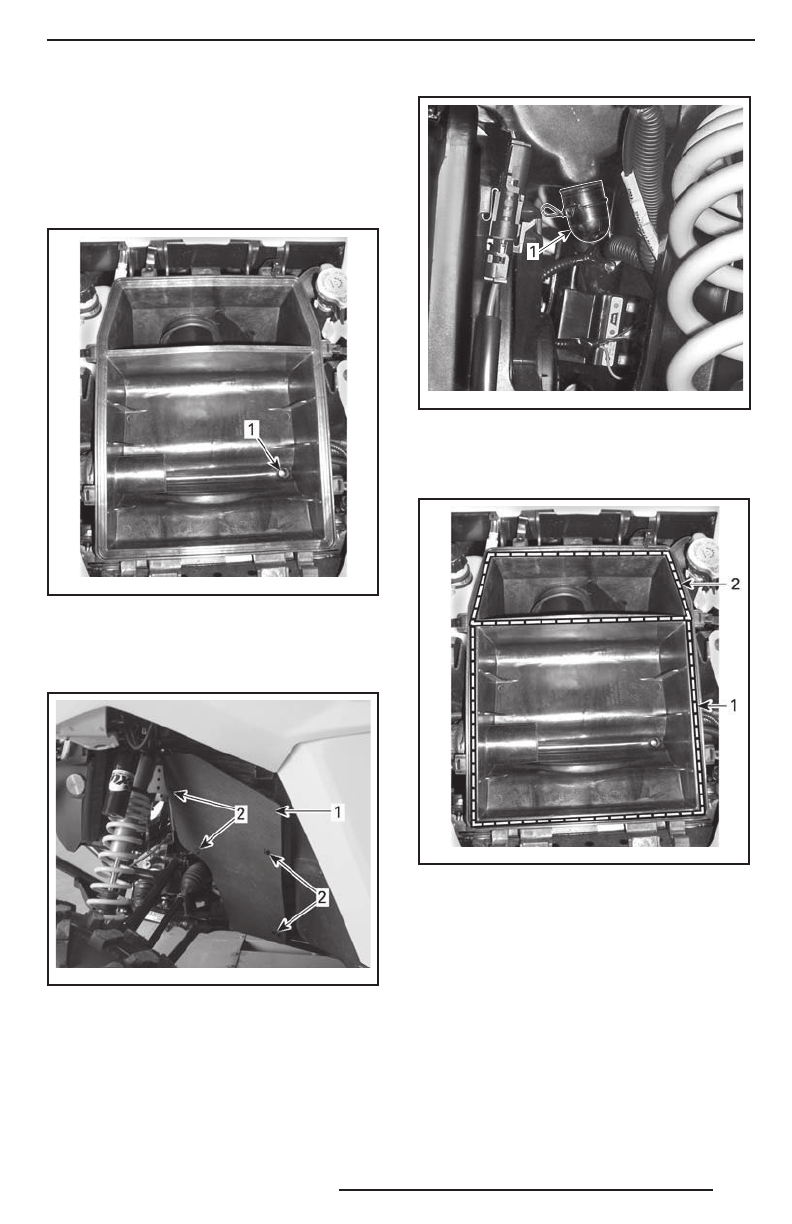

Чистка корпуса воздушного
фильтра двигателя
1. Если в первой воздушной камере об -
нару жена вод а, снимите пробк у дре -
нажного отверстия в нижней части,
чтобы уд алить воду.
tbs2011-009-002_ c
1. Дренажное отверстие
2. Чтобы получить дост уп к пробке дре -
на жного отверстия, снимите левую
панель, отвернув четыре винта.
tmo2013-003-017_a
ДОСТ УП К ПРОБКЕ СЛИВНОГО ОТВЕРСТИЯ
С ЛЕВОЙ СТОРОНЫ МОТОВЕЗДЕХОД А
1. ЛЕВАЯ боковая панель
2. Винты
tbs2011-009-007_ a
1. Снимите пробк у д ренажного отверстия,
чтобы слить воду.
3. Оч и с т и те о б е к а м е р ы в о з д у шн о го
фильтра, используя пылесос.
tbs2011-009-002_ a
1. Первая камера
2. Вторая камера («чистая»)
Осмотр корпуса воздушного
фильтра двигателя
Убедитесь, что края корпуса воздушно -
го фильтра двигателя, удерживающие
фильт р, прямые, не повреж дены и не
деформированы.
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУ ЖИВАНИЯ
