98
tbl2013 -00 9-04 0_ a

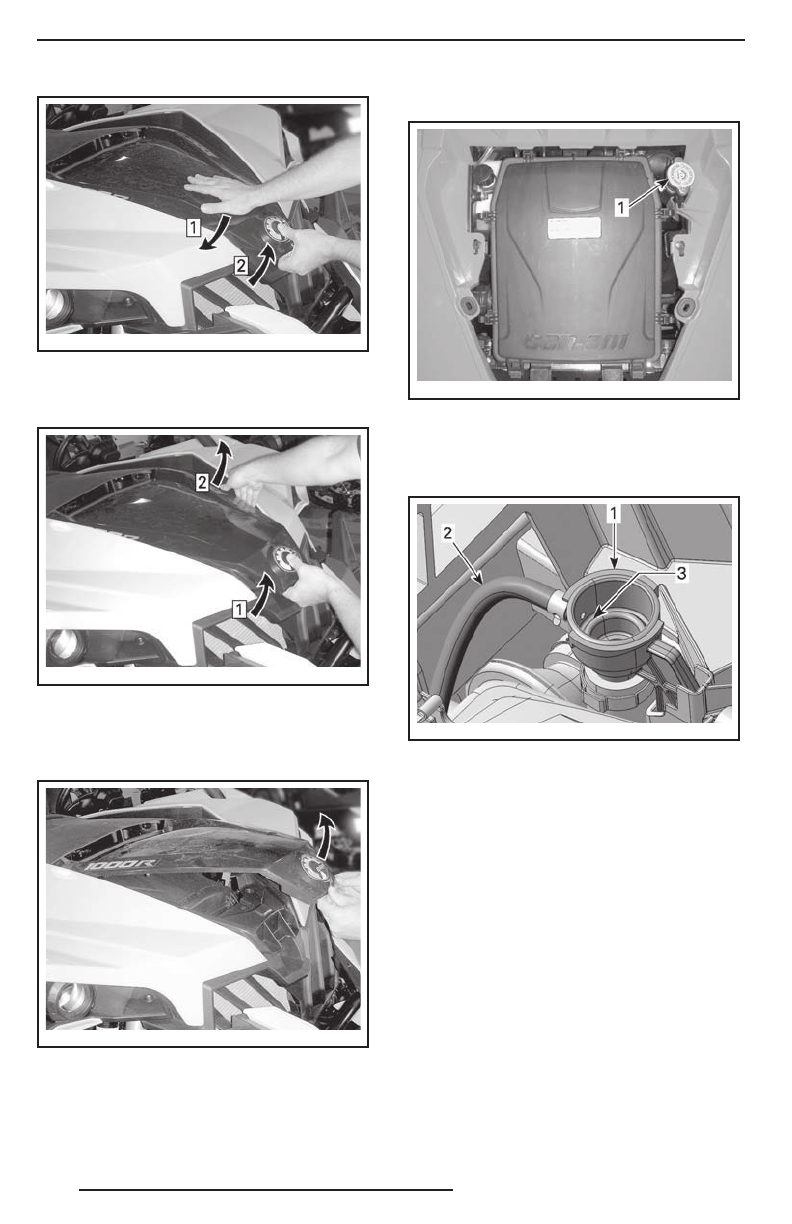

Шаг 1: Нажмите крышк у сервисного отсека
вниз и УДЕРЖИВАЙТЕ её
Шаг 2: Поднимите переднюю часть крышки
сервисного отсека
tbl2013 -00 9-04 1_ a
Шаг 1: Удерживайте переднюю часть крышки
сервисного отсека в поднятом положении
Шаг 2: Осторожно извлеките фиксатор крышки
из вт улки, а затем освободите фиксатор
на д ругой стороне
tbl2013 -00 9-04 2_ a
ПОЛНОСТЬЮ ПОДНИМИТЕ КРЫШК У
Снимите крышк у радиатора.
tmo2011-001-313_a
1. Крышка радиатора.
3. Убедитесь, что система ох лаж дения
з а п о л н е н а д о п о с а д о ч н о г о м е с т а
крышки радиатора.
tm r2 011 -01 1-02 8_ a
1. Горловина д ля заправки системы ох лаж дения
2. Шланг расширительного бачка
3. Уровень жидкости в системе ох лаж дения
( посадочная поверхность крышки радиатора )
4. До б авит ь ох ла ж д ающ у ю ж и д ко с т ь
в систему при необходимости.
Установите крышку радиатора на место.
5. Проверьте уровень жидкости в рас -
ширительном бачке.
ПРИМЕЧАНИЕ :
Уровень ох лаж дающей
жидкости можно проверить, посмотрев
на стенк у расширительного бачка.
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУ ЖИВАНИЯ
