48

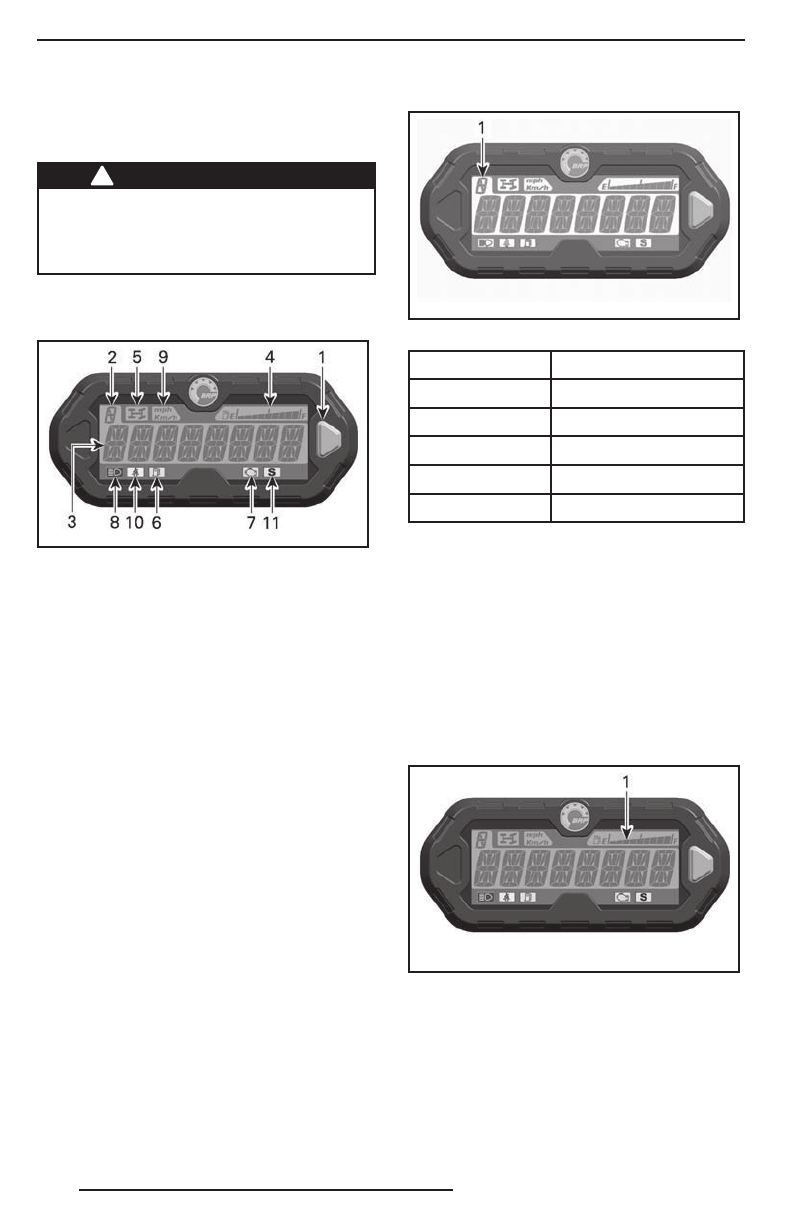

МНОГОФУНКЦИОНАЛЬНЫЙ ИНФОРМАЦИОННЫЙ
ЦЕНТР (LCD) (МОДЕЛЬ BASE)
Информационный центр ( LCD) располо -
жен на рулевой колонке.
!
ПРЕДОСТЕРЕЖЕНИЕ
Н е в ы п о л н я й т е к а к и е - л и б о н а -
с тройки информац ионного центра
во в ре м я д ви же ни я. Воз мож на по -
те р я уп ра в ле ни я.
Описание информационного
центра
tmo2013-001-100_a
1. Кнопка выбора режима индикации
2. Индикатор выбранной передачи
3. Основной дисплей
4. Указатель уровня топлива
5. Индикатор режима 4WD
6. Индикатор низкого уровня топлива
7. Индикатор CHECK ENGINE (проверь двигатель)
8. Индикатор включения дальнего света фар
9. Индикатор единиц измерения скорости
( мили / км в час )
10. Индикатор ремня безопасности
11. Индикатор режима SPORT
1) Кнопка выбора режимов
индикации
Кнопка выбора режимов индикации ис -
пользуется д ля перемещения по пунк-
там меню или изменения настроек ин -
формационного центра.
2) Индикатор выбранной
передачи
На д анном индикаторе отобра жается
выбранная перед ача.
tmo2011-001-702_d
1. Выбранная передача
ОБОЗНАЧЕНИЕ
РЕЖИМ
P
Стоянка
R
Задний ход
N
Нейтраль
H
Повышающая передача
L
Понижающая передача
3) Основной дисплей
Основной д исплей исполь зуется д ля
отображения многочисленных функций
информационного центра.
Возможные режимы описаны в разделе
«
РЕЖИМЫ МНОГОФУНКЦИОНА ЛЬНО-
ГО ИНФОРМАЦИОННОГО ЦЕНТРА
».
4) Указатель уровня топлива
С е г м е н т н ы й и н д и к а т о р н е п р е р ы в н о
отображает количество топлива в баке.
tmo2013-001-100_b
1. Указатель уровня топлива
