70

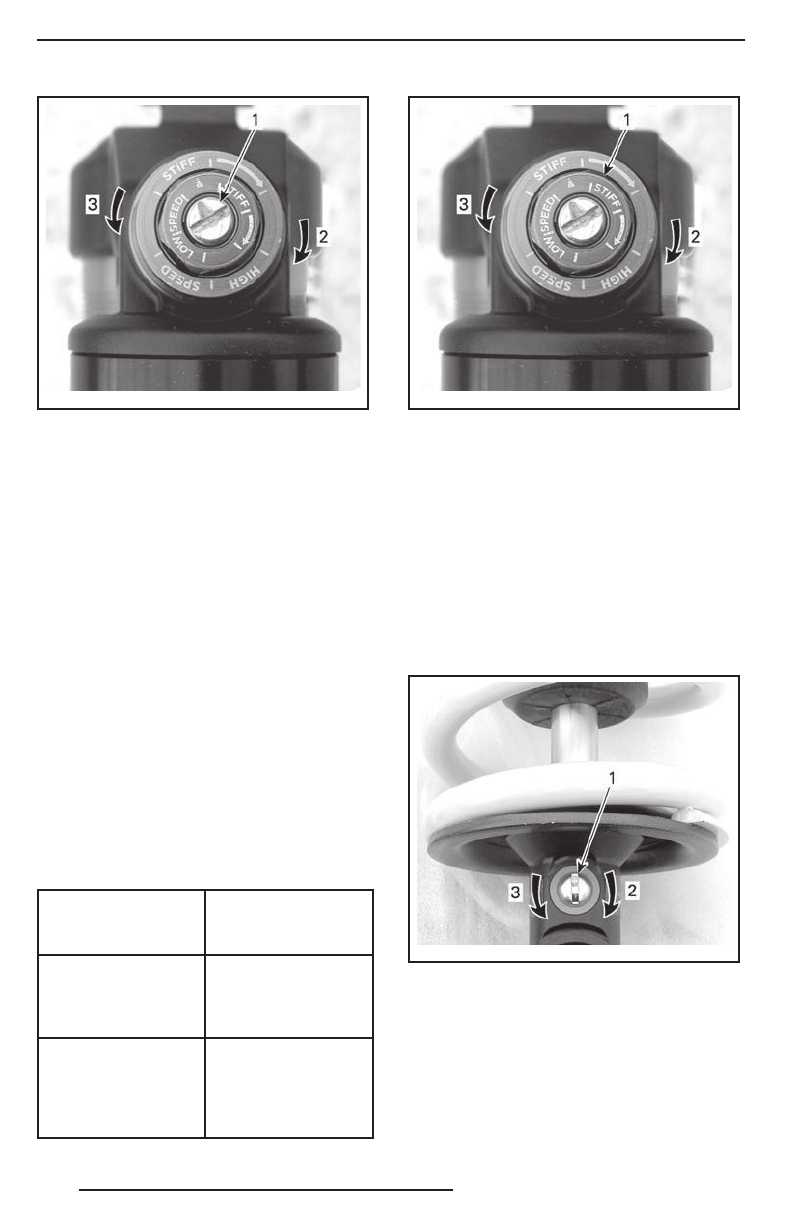

tbl2013 -00 9-04 8_ a
ДЕМПФИРОВАНИЕ ХОД А СЖ АТИЯ НА НИЗКОЙ
СКОРОСТИ ( С ИСПОЛЬЗОВАНИЕМ ОТВЁРТКИ )
1. Рег улировочный винт
2.
Увеличение
демпфирующего усилия
( амортизатор более жёсткий )
3.
Уменьшение
демпфирующего усилия
( амортизатор более мягкий )
Вращение по часовой стрелке (Н )
уве-
личивает
силу демпфирования ( амор -
тизатор становится жёстче).
Вращение против часовой стрелки ( S )
уменьшает
силу демпфирования (амор -
тизатор становится мягче).
Сжатие (регулировка амортизации
на высокой скорости)
Только модель X rs
Демпфирующая способность амортиза-
тора при ходе сжатия на высокой скоро -
сти определяет реакцию амортизатора
при высоких скоростях перемещения
подвески ( быстрый ход сжатия, в боль -
шинстве случаев при движении с высо -
кой скоростью ).
ДЕЙСТВИЕ
РЕЗУЛЬТАТ
НА МЕЛКИХ НЕ-
РОВНОСТЯХ
Увеличение демп-
фирующей силы при
ходе сжатия на высо-
кой скорости
Амортизатор более
жёсткий (при ходе
сжатия на высокой
скорости)
Уменьшение
демпфирующей
силы при ходе
сжатия на высокой
скорости
Амортизатор более
мягкий (при ходе
сжатия на высокой
скорости)
tbl2013 -00 9-04 8_ b
ДЕМПФИРОВАНИЕ ХОДА СЖАТИЯ НА ВЫСОКОЙ
СКОРОСТИ (С ИСПОЛЬЗОВАНИЕМ КЛЮЧА 17 ММ)
1. Рег улировочный винт
2.
Увеличение
демпфирующего усилия
( амортизатор более жёсткий )
3.
Уменьшение
демпфирующего усилия
( амортизатор более мягкий )
Демпфирующая способность при
ходе отбоя
Только модель X rs
Рег улировка осуществляется с помо -
щ ью от вёртк и с пло ской р а б оч ей ч а -
стью.
tbl2013 -00 9-04 9_ a
1. Рег улятор хода отбоя
2.
Увеличение
усилия демпфирования хода отбоя
( амортизатор более жёсткий )
3.
Уменьшение
усилия демпфирования хода отбоя
( амортизатор более мягкий )
ПОДВЕСК А
