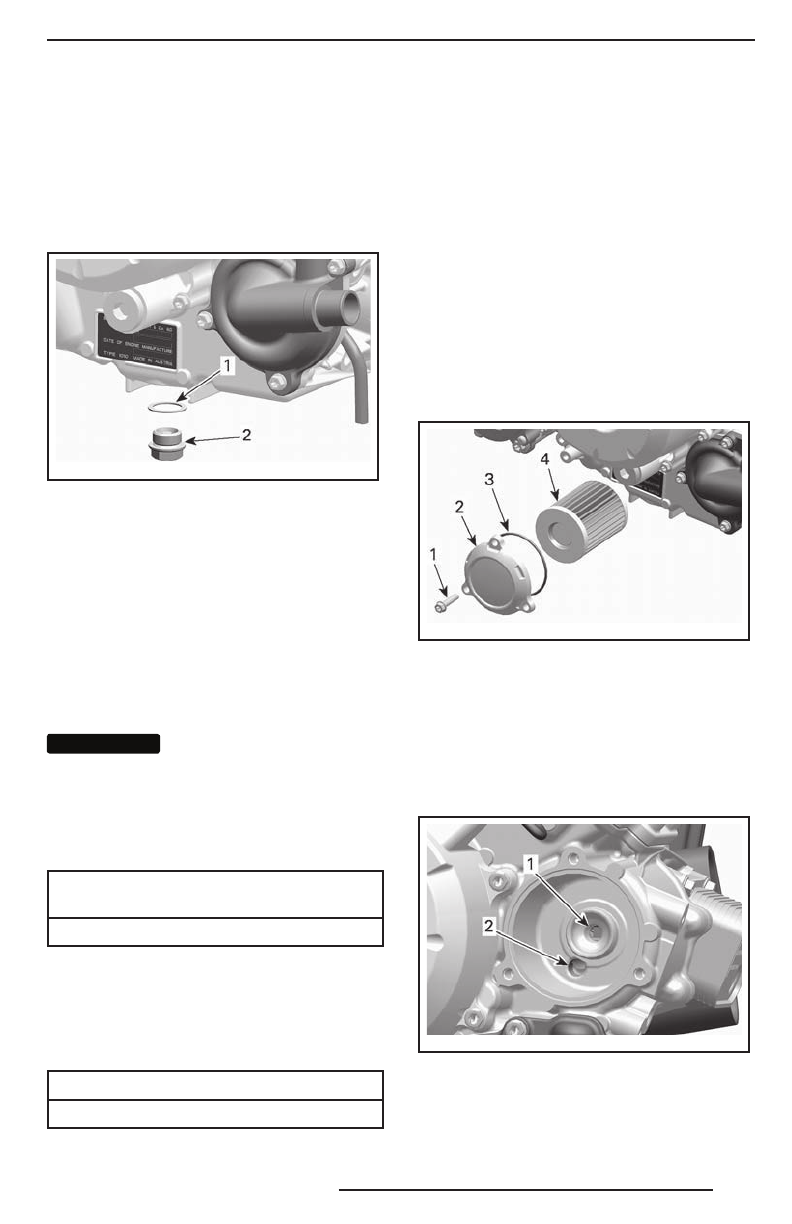

95
Ус т а н о в и те п о д д о н д л я с б о р а м а с л а
под сливной пробкой двигателя.
Очистите поверхности, прилегающие
к пробке отверстия д ля слива масла.
Отверните пробк у сливного отверстия
и у т и л и з и р у й т е е ё у п л о т н и т е л ь н о е
кольцо.
tm r2 011 -01 0-00 3_ a
1. Уплотнительное кольцо
2. Пробка сливного отверстия
Извлеките щуп.
Выж дите, пока масло стечёт из картера
двигателя.
Очистите магнитную пробк у сливного
отверстия от металлических частиц. На-
личие осколков указывает на наличие
внутренних повреж дений двигателя.
Ус т а н о в и т е н о в о е у п л о т н и т е л ь н о е
кольцо на пробк у сливного отверстия.
ВНИМАНИЕ
ВНИМАНИЕ
Повторное ис пользова-
ние уплотните льного кольц а не до -
п ус кае т с я . В с е гд а и с п о л ь з у й т е н о -
вое кольцо.
Установите и затяните пробк у сливного
отверстия указанным моментом.
МОМЕНТ ЗАТЯЖКИ ПРОБКИ
СЛИВНОГО ОТВЕРСТИЯ
(30 ± 2) Н•м
Замените масляный фильтр. См раздел
«
МАСЛЯНЫЙ ФИЛЬТР
» в тек ущем раз -
деле.
Залейте в двигатель рекомендованное
моторное масло.
ОБЪЕМ МОТОРНОГО МАСЛА
2,2 л
Масляный фильтр
Получение доступа к масляному
фильтру
Снимите сиденье пассажира.
Снимите правую боковую панель кон -
соли.
Снятие масляного фильтра
Очистите поверхности, прилегающие
к масляному фильтру.
Выверните винты к репления к рышки
масляного фильтра.
Снимите крышк у масляного фильтра.
Извлеките масляный фильтр.
tm r2 011 -01 0-00 4_ a
1. Винт
2. Крышка масляного фильтра
3. Уплотнительное кольцо
4. Масляный фильтр
Установка масляного фильтра
Осмотрите и, если требуется, очистите
впускное и выпускное отверстия масля-
ного фильтра от грязи и мусора.
tm r2 011 -01 0-00 5_ a
1. Выпускное отверстие, ведущее в систему
смазки двигателя
2. Впускное отверстие ( из масляного насоса
в масляный фильтр )
Установите на крышк у масляного филь-
тра НОВОЕ уплотнительное кольцо.
