88
tbl2013 -00 9-04 0_ a

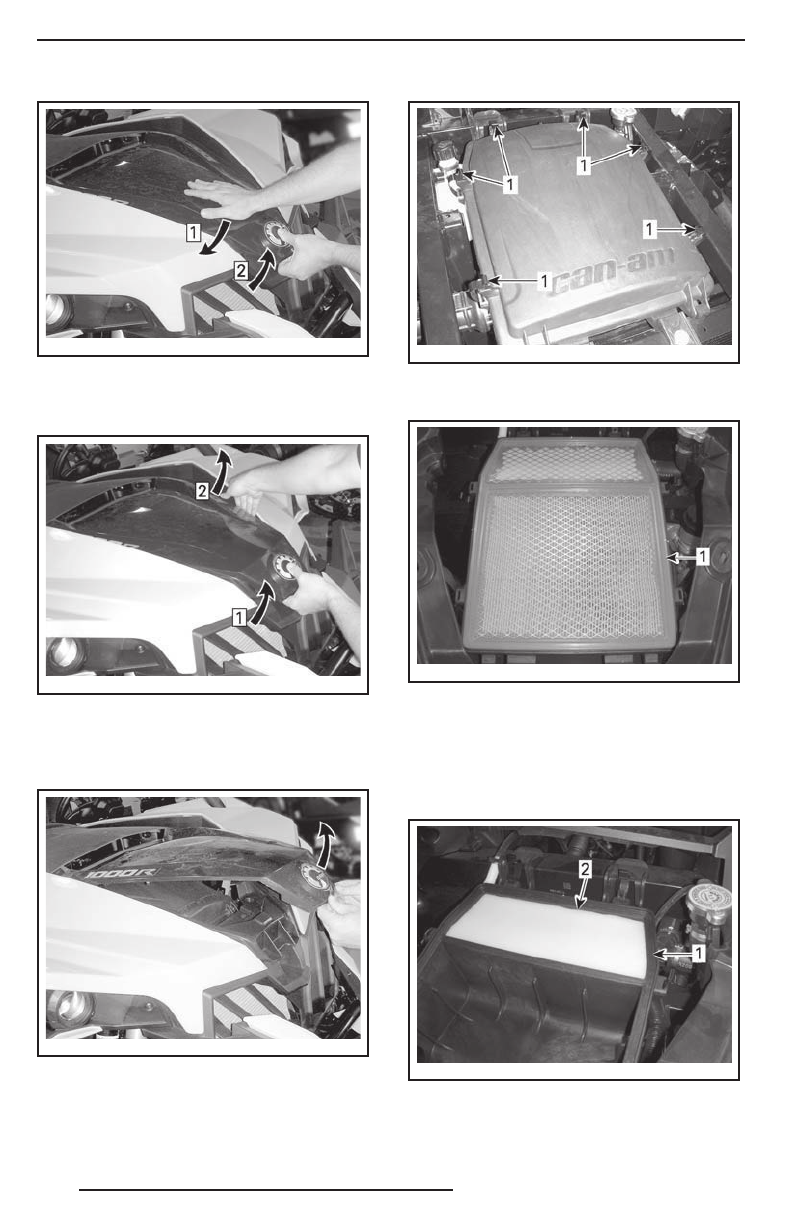

Шаг 1: Нажмите крышк у сервисного отсека
вниз и УДЕРЖИВАЙТЕ её
Шаг 2: Поднимите переднюю часть крышки
сервисного отсека
tbl2013 -00 9-04 1_ a
Шаг 1: Удерживайте переднюю часть крышки
сервисного отсека в поднятом положении
Шаг 2: Осторожно извлеките фиксатор крышки
из вт улки, а затем освободите фиксатор
на д ругой стороне
tbl2013 -00 9-04 2_ a
ПОЛНОСТЬЮ ПОДНИМИТЕ КРЫШК У
2. Ос в о б од и те ф икс ато р ы и с ними те
крышк у корпуса воздушного фильтра
двигателя.
tmo2011-001-084_a
1. Освободите фиксаторы
3. Снимите воздушный фильтр двигателя.
tmo2013-003-052_a
1. Воздушный фильтр двигателя
4. Из в л ек и те д о п олни тельны й ф и ль -
трующий элемент воздушного филь-
тра двигателя ( если он установлен ),
расположенный во второй («чистой»)
камере корпуса воздушного фильтра.
tmo2013-003-053_a
1. Вторая камера («чистая»)
2. Дополнительный фильтрующий элемент воз -
душного фильтра двигателя
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУ ЖИВАНИЯ
