50

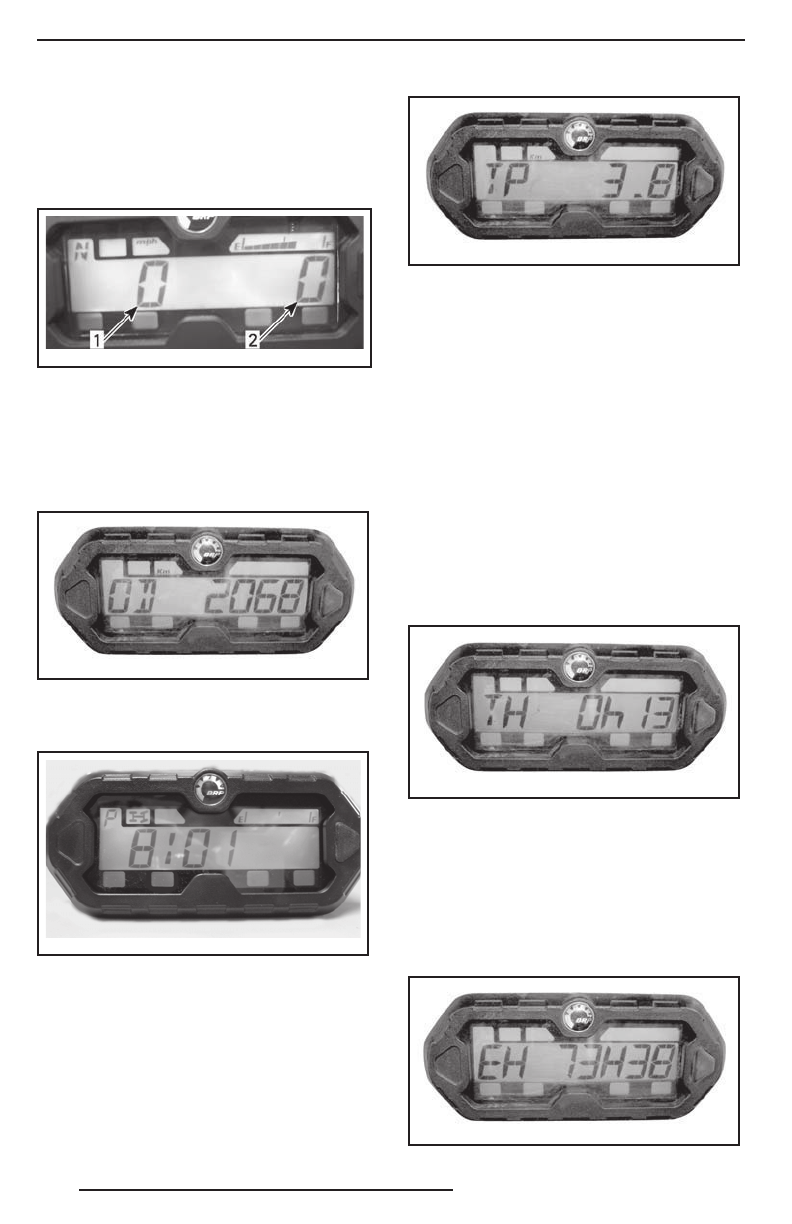

Комбинированный режим
В данном режиме на основном дисплее
отображается скорость движения мото -
вездеход а и частота вращения колен -
чатого вала.
vdd20 08- 001 -085 _a
1. Скорость движения мотовездехода
2. Частота вращения коленчатого вала двигателя
Одометр (OD)
Одометр показывает (в километрах или
милях) общее расстояние, пройденное
мотовездеходом.
vsi200 9-01 8-0 30
Часы
Отображают тек ущее время.
vm o20 11-0 08- 001
Процедура установки часов приведена
в разделе «
НАСТРОЙК А ИНФОРМАЦИ-
ОННОГО ЦЕНТРА
».
Счётчик пути (TP)
Этот счёт чик отобра жает д лину пу ти,
п р о й д е н н о го с м о м е н т а п о с л е д н е го
с б р о с а п о к аз а н и й. П р о й д е н н о е р а с -
с тояние ото бр а ж аетс я в к иломет р а х
или милях.
vsi200 9-01 8-0 31
Счётчик можно использовать д ля оцен-
ки расход а топлива или д ля определе -
ния расстояния меж ду двумя точками
на маршру те.
Д ля с бр о с а показ аний с чёт чика п у ти
на ж мите и УДЕРЖИВАЙТЕ в течение
2 сек унд кнопк у выбора режима инди -
кации.
Счётчик моточасов за поездку (TH)
Э тот счёт чик показыв ает время, про -
шедшее с момента вк лючения электро -
оборудования мотовездеход а. Счётчик
м ож н о и с п оль з о в ат ь д л я из м е р ени я
времени, з ат рачив аемого на прохож-
д е н и е о т о д н о й т о ч к и н а м а р ш р у т е
до другой.
vsi200 9-01 8-0 32
Д ля сброса показаний счётчика моточа-
сов нажмите и удерживайте в течение
2 сек унд кнопк у выбора режима инди -
кации.
Счётчик моточасов (EH)
Этот счёт чик показывает время нара -
ботки двигателя.
vsi200 9-01 8-0 33
МНОГОФУНКЦИОНА ЛЬНЫЙ ИНФОРМАЦИОННЫЙ ЦЕНТР ( LCD ) ( МОДЕЛЬ BASE)
