 | Italiano

1 609 92A 0AN | (14.10.13)

Bosch Power Tools

Se il liquido da spruzzare dovesse depositarsi sulla bocchetta
e sul coperchio dell’aria, pulire entrambi i pezzi con il diluente
impiegato.

Regolazione del tipo di spruzzo (vedi figura F)



Non azionare mai l’interruttore di comando 9 durante
la regolazione del coperchio dell’aria 2.

– Allentare il dado a risvolto

3

.

– Ruotare il coperchio dell’aria

2

 nella posizione desiderata.

– Serrare di nuovo saldamente il dado a risvolto.

Regolazione della quantità del liquido da spruzzare
(vedi figura G)

– Ruotare la rotellina di regolazione

5

 per regolare la quanti-

tà desiderata del liquido da spruzzare:

I

: minima quantità di liquido da spruzzare,

IIII

: massima quantità di liquido da spruzzare.

Appoggio della pistola a spruzzo (vedi figura H)

Per l’appoggio la pistola a spruzzo può essere agganciata nel
fermaglio di fissaggio

16

.

– Appendere la pistola a spruzzo con il dado a risvolto

3

 nel

fermaglio di fissaggio

16

.

Manutenzione ed assistenza

Manutenzione e pulizia



Prima di qualunque intervento sull’elettroutensile
estrarre la spina di rete dalla presa.

Pulizia (vedi figure I – K)

Una pulizia corretta è il presupposto per un funzionamento
perfetto della pistola a spruzzo. In caso di pulizia non effettua-
ta oppure effettuata non correttamente non saranno ricono-
sciute richieste di garanzia.

Pulire sempre la pistola a spruzzo ed il serbatoio per il liquido
da spruzzare con il relativo diluente (solvente oppure acqua)
utilizzato per il liquido da spruzzare.

Non immergere completamente l’intera pistola a spruzzo nel
detergente.

Non pulire mai i fori della bocchetta e dell’aria della pistola a
spruzzo con oggetti metallici appuntiti.

Per la conservazione non rimettere nuovamente liquido da
spruzzare diluito nel liquido da spruzzare originale.

Pulire molto accuratamente la pistola a spruzzo se sono stati
impiegati liquidi da spruzzare dannosi per la salute.

– Spegnere l’unità di base e premere l’interruttore di coman-

do

9

 della pistola a spruzzo affinché il liquido da spruzzare

possa tornare indietro nel serbatoio.

– Svitare il serbatoio

8

 e svuotare il restante liquido nel con-

tenitore originario.

– Versare il diluente (solvente o acqua) nel serbatoio ed av-

vitare lo stesso alla pistola a spruzzo.

– Scuotere più volte la pistola a spruzzo.
– Accendere l’unità di base e spruzzare il diluente in una lat-

tina di materiale vuota.

– Ripetere le ultime tre operazioni fino a quando dalla pistola

a spruzzo fuoriesce diluente limpido.

– Spegnere nuovamente l’unità di base.
– Svuotare completamente il serbatoio

8

.

– Controllare che il tubo montante

10

 con la guarnizione del

serbatoio  siano liberi da liquido da spruzzare e non siano
danneggiati.

– Pulire esternamente il serbatoio e la pistola a spruzzo con

un panno inumidito di diluente.

– Svitare il dado a risvolto

3

 ed il coperchio dell’aria

2

.

– Pulire  la  bocchetta

11

 e l’ago del polverizzatore con diluente.

Di tanto in tanto deve essere pulita anche la guarnizione della
bocchetta

12

.

– Togliere la bocchetta

11

 e la guarnizione della bocchetta

12

.

Utilizzare eventualmente un oggetto appuntito in quando la
guarnizione della bocchetta è alloggiata saldamente sulla pi-
stola a spruzzo.

– Pulire la guarnizione della bocchetta con diluente.
– Inserire nuovamente la guarnizione della bocchetta nella

pistola a spruzzo. Prestare attenzione affinché la scanala-
tura non sia rivolta verso la pistola a spruzzo.

– Inserire la bocchetta sul corpo della pistola a spruzzo e ruo-

tarla in posizione corretta.

– Applicare il coperchio dell’aria

2

 sulla bocchetta e serrarlo

saldamente con il dado a risvolto

3

.

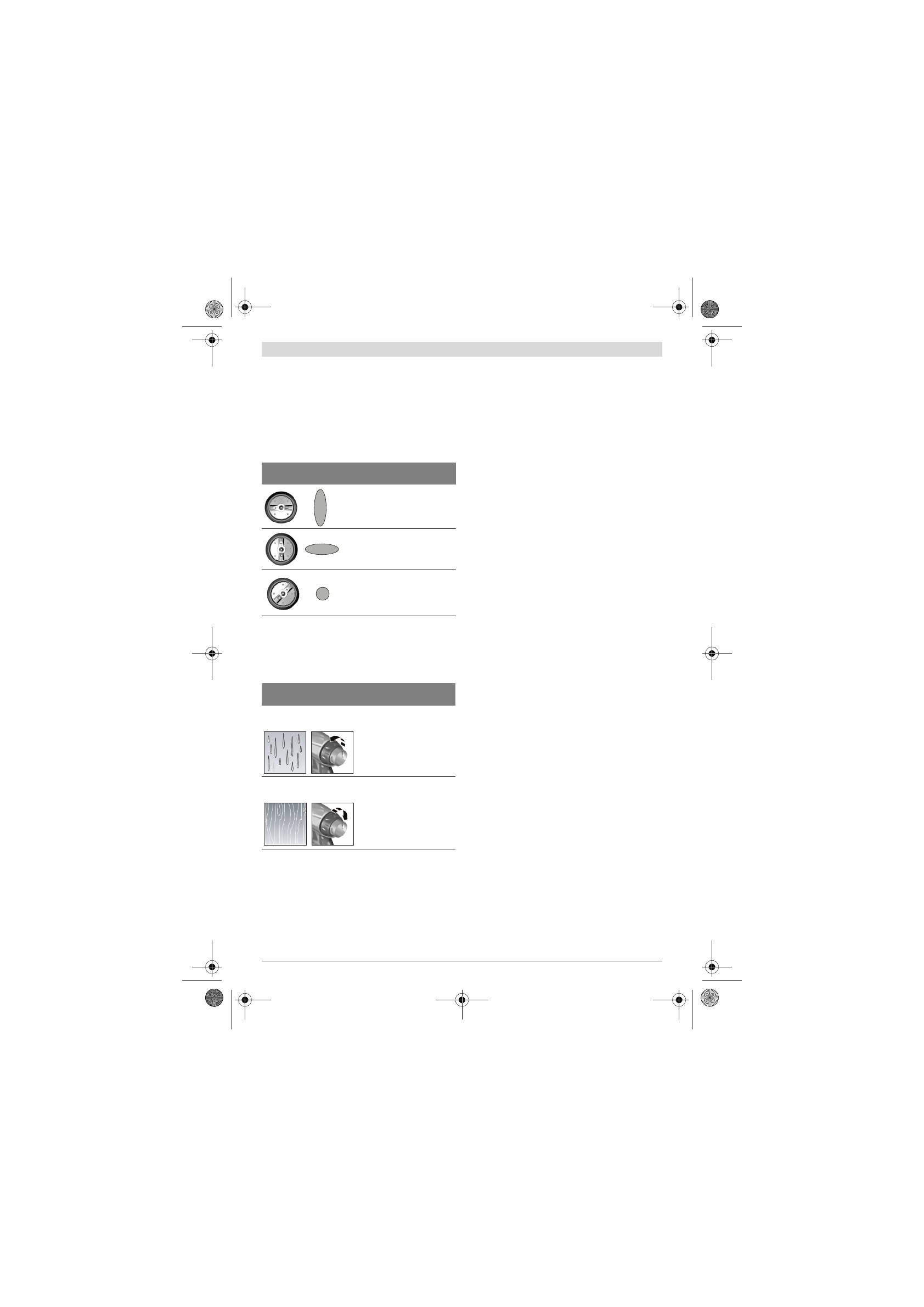

Coperchio
dell’ari

Getto pol-
verizzato

Applicazione

A

Getto piatto verticale per direzio-
ne di lavoro orizzontale

B

Getto piatto orizzontale per dire-
zione di lavoro verticale

C

Getto rotondo per angoli, spigoli e
punti di difficile accesso

Quantità di liquido da spruz-
zare

Regolazione

Troppo liquido spruzzato sulla
superficie da spruzzare:

La quantità di liquido da
spruzzare deve essere ridot-
ta.

– Ruotare la rotellina di re-

golazione

5

 direzione

I

.

Troppo poco liquido spruzzato
sulla superficie da spruzzare:

La quantità di liquido da
spruzzare deve essere au-
mentata.

– Ruotare la rotellina di re-

golazione

5

 direzione

IIII

.
