M Максимальная тепловая мощность

F Заводская настройка

Q Мощность (Hi) (кВт)

R Скорость вентилятора (об/мин)

M Максимальная тепловая мощность

F Заводская настройка

Q Мощность (Hi) (кВт)

R Скорость вентилятора (об/мин)

8.2.4

Настройка отопительного графика

Если датчик наружной температуры подключен к установке, то

зависимость между наружной температурой и температурой воды в

подающей линии контура отопления обеспечивается при помощи

отопительного графика. Этот график можно изменить в соответствии

с потребностями установки.

1. Выбрать плитку или зону, которые необходимо

сконфигурировать.

2. Выбрать Стратегия управления.

3. Выбрать настройку По наруж.температуре или По наруж.и

комн.темп.

Опция Температурный график появится в меню Настройка зон.

4. Выбрать Температурный график.

Отопительный график отображается в графическом виде.

5. Настроить следующие параметры:

Таб 53 Параметры

А

Наклон:

Наклон отопительного графика:

Контур напольного отопления: наклон от 0,4

до 0,7

Контур радиаторов: наклон примерно 1,5

В

Макс:

Максимальная температура контура отопле­

ния

C

Нач.точка:  Заданная комнатная температура

D

xx°C ; xx

°C

Зависимость между температурой воды в по­

дающей линии контура отопления и наружной

температурой. Эта информация видна на про­

тяжении наклона.

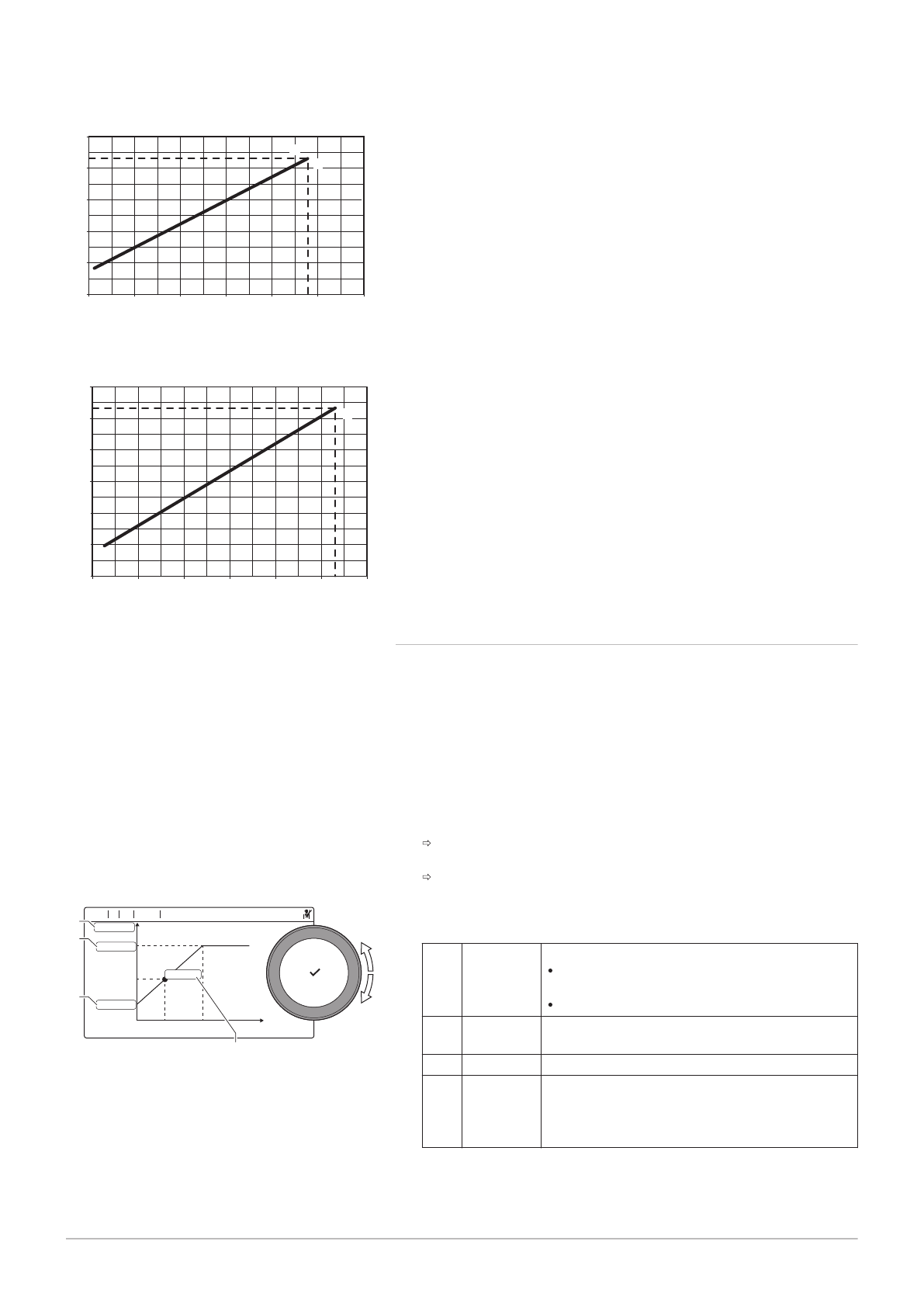

Рис.68 Мощность AMC Pro 90

AD-4100429-01

1500

2500

3500

4500

5500

6500

7500

0

20

R

Q

40

60

80

86

100

6300

F

M

Рис.69 Мощность AMC Pro 115

AD-4100431-01

1500

2500

3500

4500

5500

6500

7500

0

20

R

Q

40

60

80

100

107

120

6800

F

M

Рис.70 Отопительный график

AD-3001402-01

.... ...... ....

.... ......

.....

...

11:20

.... ...

... ....

...... ...

... ...

........ ...................

..

..

..

..

 .

..

..

...

..

..

..

..

..

.

....

.....

D

B

A

C

8  Параметры

7725143 - v.01 - 12062019

AMC Pro
