Программное обеспечение распознает тип подключенного
термостата.
Подключение датчика горячей санитарно-технической
воды
Подключение датчика горячей санитарно-технической воды (ГВС)
(NTC 10 кОм / 25°C).
Подключение контактных датчиков температуры
Подключение контактных датчиков температуры (NTC 10 кОм / 25°C)
для температуры подающей линии системы, температуры горячей
санитарно-технической воды или зон (групп).
Подключение анода водонагревателя
Подключение анода TAS (Titan Active System) для водонагревателя.
Подключить анод следующим образом:
+ Подключение к водонагревателю
- Подключение к аноду

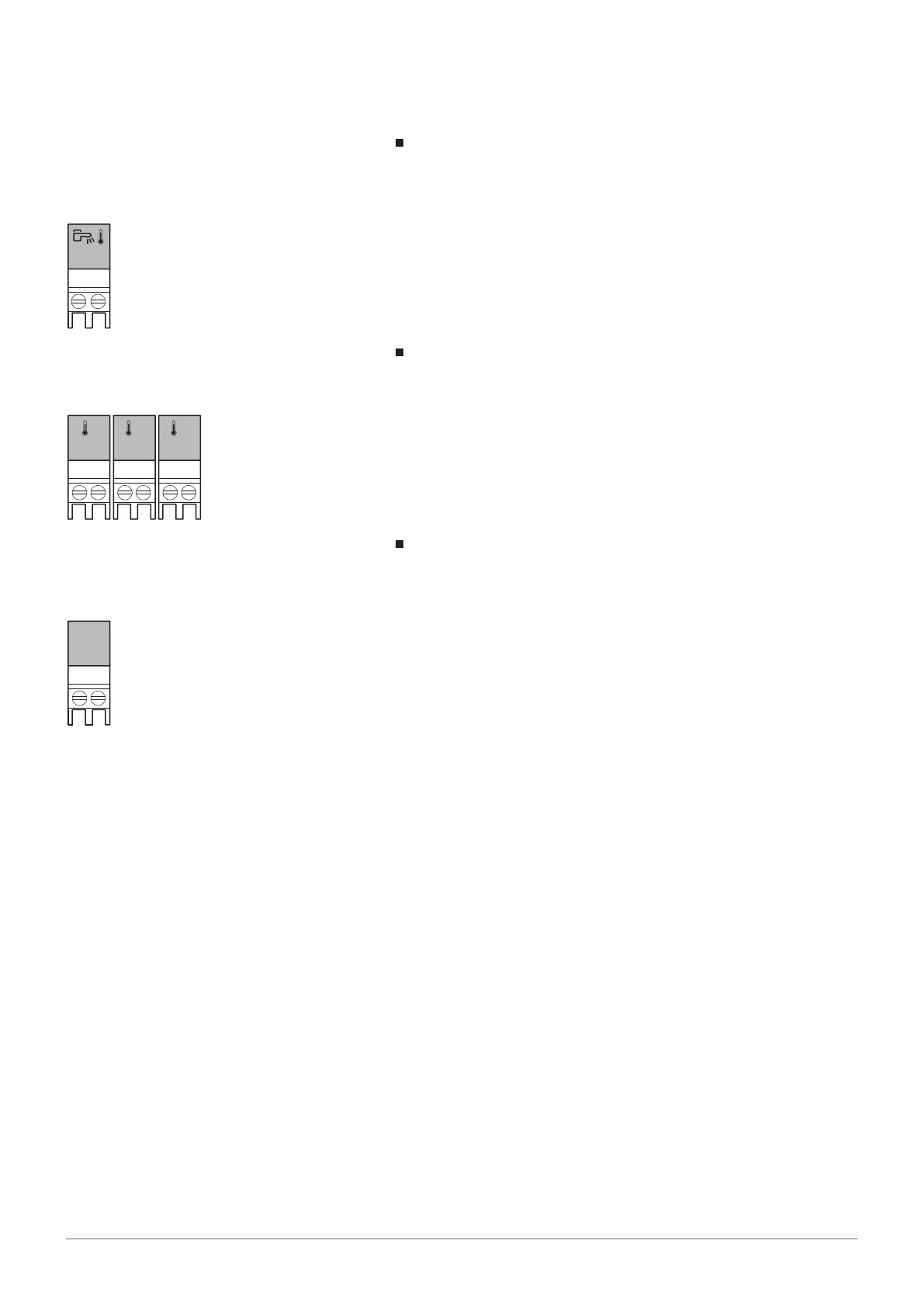

Рис.43 Датчик горячей санитарно-
технической воды
AD-4000009-02
Tdhw
Рис.44 Разъёмы контактных датчиков
температуры
AD-4000007-02
Tflow
C
Tflow
B
Tflow
A
Рис.45 Разъём анода
AD-4000005-02
+ TA -
TA
5 Установка
7725143 - v.01 - 12062019
AMC Pro
47
