Важная информация
В котлах с электронной платой SCB-10 датчик наружной
температуры должен быть подключен к электронной плате
SCB-10.
Использовать указанные ниже датчики или датчики с аналогичными
характеристиками. Настроить параметр AP056 на тип установленного
датчика наружной температуры.
AF60 = NTC 470 Ом/25°C
1. Подключить вилку датчика наружной температуры к разъёму
Tout.
Более подробно - см.
Настройка отопительного графика, Страница 0
Защита от замерзания в комбинации с датчиком наружной
температуры
Защита системы отопления от замерзания может обеспечиваться при
помощи датчика наружной температуры. Клапан радиатора,
находящийся в помещении, чувствительном к холоду, должен быть
открыт.
Важная информация
В котлах с электронной платой SCB-10 датчик наружной
температуры должен быть подключен к электронной плате
SCB-10.
1. Подключить вилку датчика наружной температуры к разъёму
Tout.
При наличии датчика наружной температуры защита от замерзания
работает следующим образом.
Если наружная температура ниже -10°C: котёл подает запрос на
тепло, насос запускается.
Если наружная температура выше -10°C: котёл не подает запрос на
тепло.
Важная информация
Порог наружной температуры для защиты от замерзания
можно изменить параметром AP080.
Подключение датчика/термостата водонагревателя
Датчик или термостат водонагревателя подключается к клеммам
разъёма Tdhw. Можно использовать только датчики NTC 10 кОм/
25°C.
Важная информация
В котлах с электронной платой SCB-10 датчик/термостат
водонагревателя должен быть подключен к электронной
плате SCB-10.

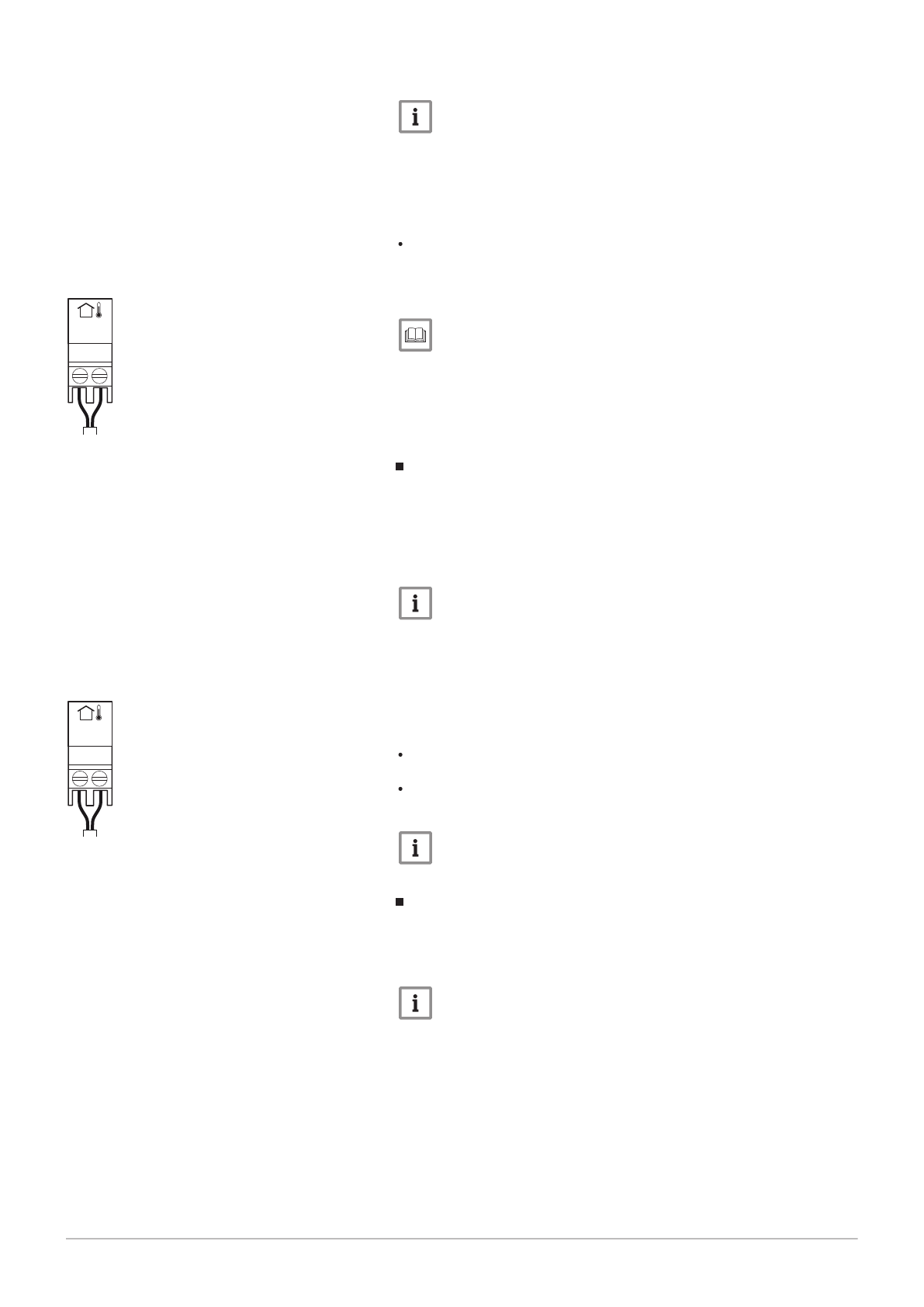

Рис.32 Подключение датчика наружной
температуры
AD-3000973-02
Tout
Рис.33 Подключение датчика наружной
температуры
AD-3000973-02
Tout
5 Установка
7725143 - v.01 - 12062019
AMC Pro
43
