Подключить насос и защитный термостат следующим образом:

Земля

N  Нейтраль

L Фаза

TS защитный термостат (снять перемычку)

Подключение насоса горячей санитарно-технической воды

Подключение насоса горячей санитарно-технической воды.

Максимальная потребляемая мощность – 300 ВА.

Подключить насос следующим образом:

Земля

N Нейтраль

L Фаза

Подключение датчика наружной температуры

Датчик наружной температуры можно подключить к клеммам разъёма

Tout. При использовании термостата Вкл./Выкл. котёл управляет

температурой с помощью заданного значения внутреннего

отопительного графика.

Подключение телефонного разъёма

Телефонный разъём можно использовать для подключения

дистанционного управления, аналогового входа 0–10 В или выхода

состояния.
Сигнал 0–10 В управляет температурой воды в подающей линии

котла линейным образом. Данное управление изменяет температуру

подающей линии. Мощность может изменяться между минимальным

и максимальным значениями на основе температуры подающей

линии, рассчитанной системой регулирования.

Подключить телефонный разъём следующим образом:

1 + 2 0–10 В / вход состояния

3 + 4 Выход состояния

Подключение комнатных термостатов для зон

SCB-10 имеет три разъёма R-Bus. Их можно использовать для

подключения комнатных термостатов для каждой зоны. Разъёмы R-

bus связаны с другими специфичными для зон разъёмами на SCB-10.

Разъём R-Bus поддерживает следующие типы:

Термостат R-Bus (например, Smart TC°)

Термостат OpenTherm (например, Модулирующий

программируемый термостат)

Термостат OpenTherm Smart Power

Термостат Вкл./Выкл.

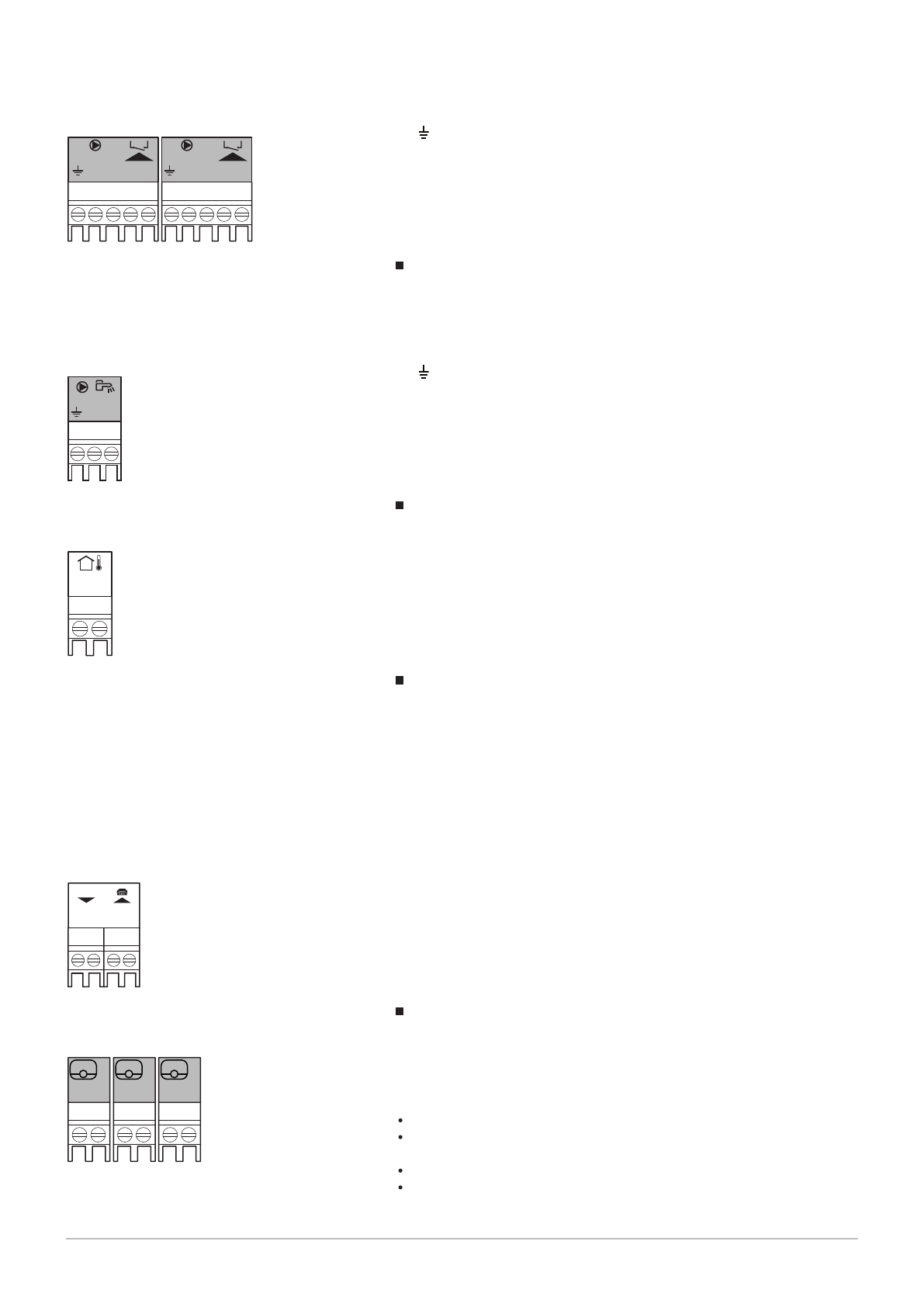

Рис.38 Разъём насоса с защитным

термостатом

AD-4000001-02

N L

TS

N L

TS

Рис.39 Разъём насоса горячей

санитарно-технической воды

AD-4000123-01

N L

Рис.40 Датчик наружной температуры

AD-4000006-02

Tout

Рис.41 Телефонный разъём

AD-4000004-02

Status

1

2

3

4

+

0-10V

-

Рис.42 Разъёмы шины R-bus

AD-4000003-01

R-Bus R-Bus R-Bus

C

B

A
