R-Bus  Разъём датчика комнатной температуры (термостата)

BL  Вход блокировки

RL  Вход разблокирования

Tout  Разъём датчика наружной температуры

Tdhw  Разъём датчика ГВС

Если котёл оборудован SCB-10, то датчик наружной температуры

(Tout) и датчик водонагревателя (Tdhw) следует подключить к

SCB-10.

Подключение модулирующего комнатного термостата

Котёл в стандартной комплектации оборудован разъёмом R-Bus

вместо разъема OT. Разъём R-Bus поддерживает следующие типы:

Термостат R-Bus (например, Smart TC°)

Термостат OpenTherm (например, Модулирующий

программируемый термостат)

Термостат OpenTherm Smart Power

Термостат Вкл./Выкл.

Программное обеспечение распознает тип подключенного

термостата.

Tm  Модулирующий термостат

1. В случае комнатного термостата: установить термостат в

контрольной комнате.

2. Подключить двухпроводной кабель модулирующего термостата

(Tm) к клеммам разъёма R-Bus. Полярность подключения

проводов к зажиму не имеет значения.

Подключение термостата Вкл./Выкл.

К котлу можно подключить 2-проводный термостат комнатной

температуры Вкл./Выкл.

Tk Термостат Вкл./Выкл.

1. Установить термостат в контрольной комнате.

2. Подключить двухпроводной кабель термостата (Tk) к клеммам

разъёма R-Bus. Полярность подключения проводов к зажиму не

имеет значения.

Защита от замерзания с термостатом Вкл./Выкл.

Если используется термостат Вкл./Выкл., трубы и радиаторы,

находящиеся в комнате, чувствительной к холоду, могут быть

защищены с помощью термостата защиты от замерзания. Клапан

радиатора, находящийся в помещении, чувствительном к холоду,

должен быть открыт.

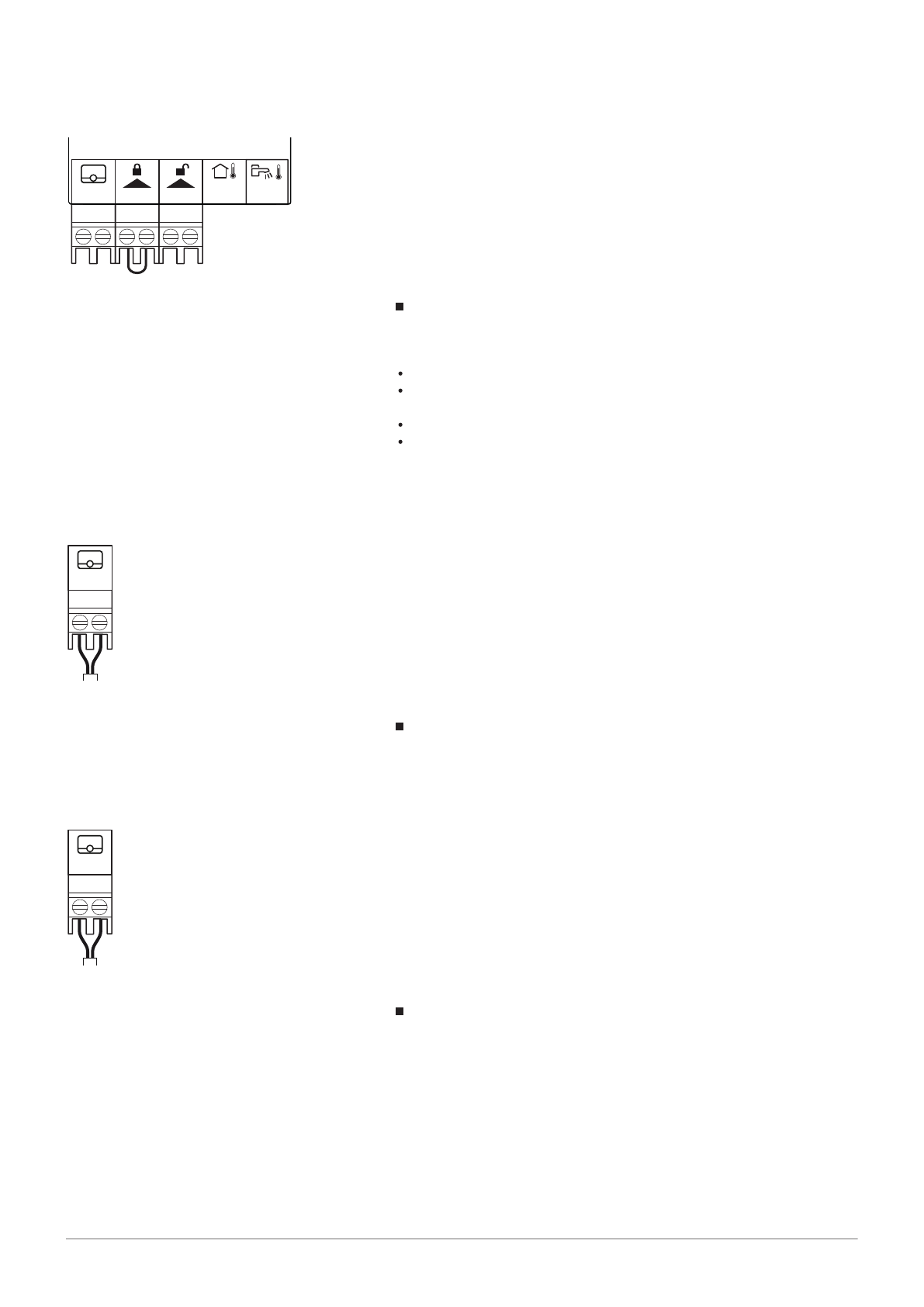

Рис.26 Разъёмы на соединительной

плате

AD-3001367-01

R-Bus

Tout

BL

RL

Tdhw

X03

Рис.27 Подключение модулирующего

термостата

AD-3000968-02

Tm

R-Bus

Рис.28 Подключение термостата Вкл./

Выкл.

AD-3000969-02

Tk

R-Bus

5  Установка
