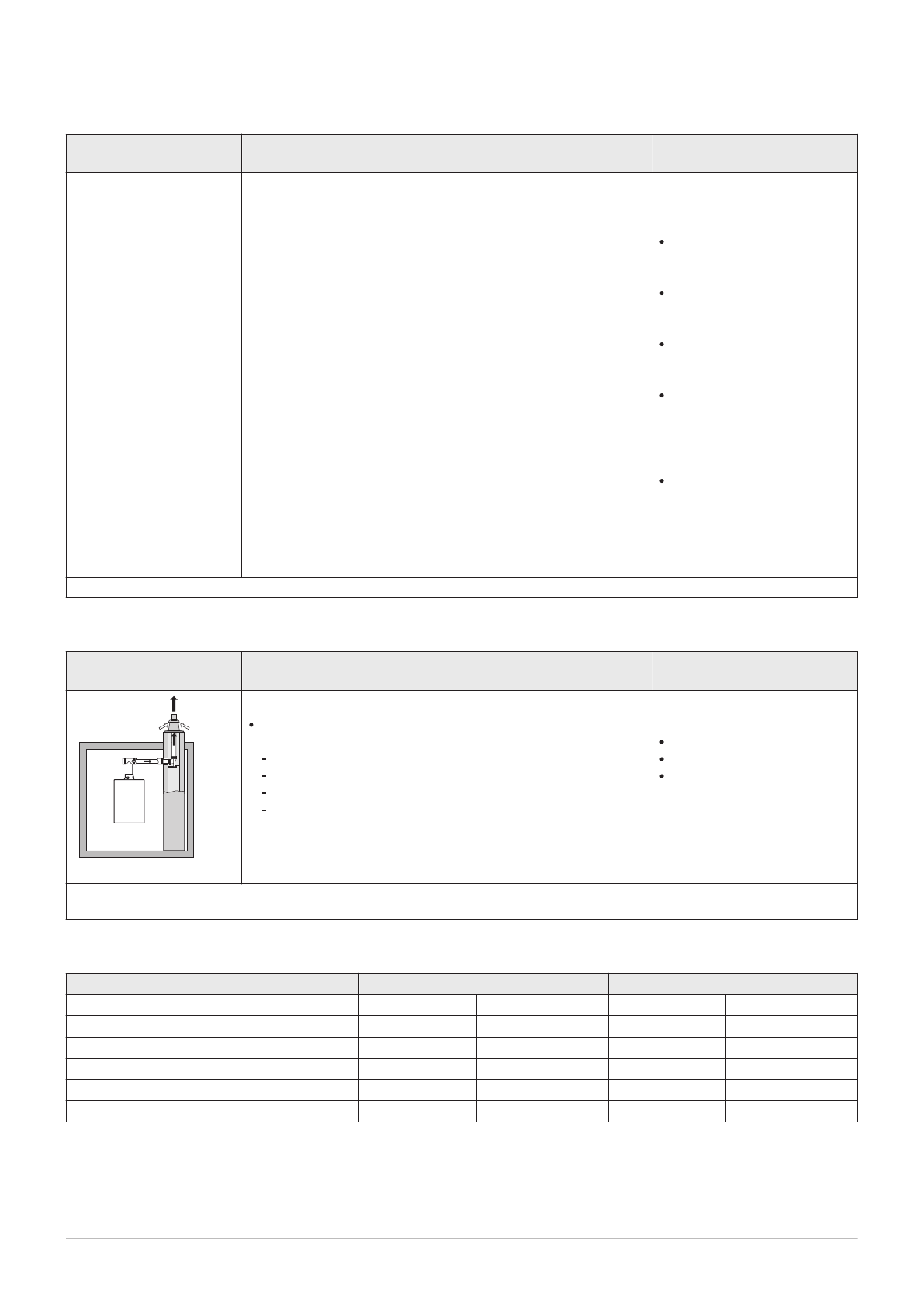

Таб 9

Тип подключения дымохода: C

63(X)

Принцип

Описание

Авторизованные производи

тели

Данный тип установки поставляется производителем без си

стемы подачи воздуха и отвода дымовых газов.

При подборе материала не

обходимо учитывать следую

щее:

Сконденсированная вода

должна попадать обратно в

котел.

Материал должен быть ус

тойчив к температуре ды

мовых газов данного котла.

Максимально допустимая

рециркуляция составляет

10%.

Отверстия для подачи воз

духа и отвода дымовых га

зов не должны распола

гаться на противоположных

стенах.

Минимально допустимый

перепад давлений между

подачей воздуха и отводом

дымовых газов составляет

-200 Па (включая ветровую

нагрузку -100 Па).

(1) Материал должен удовлетворять предъявляемым требованиям, изложенным в соответствующей главе.

Таб 10 Тип подключения дымохода: C

93(X)

Описание

Авторизованные производи

тели

AD-3000931-01

Исполнение с закрытой камерой сгорания

Подача воздуха и отвод продуктов сгорания через трубо

провод в шахте или в канале:

Коаксиальный.

Подача воздуха через существующий канал.

Отвод дымовых газов через крышу.

Вход трубопровода подачи воздуха находится в той же

зоне давления, куда выходят продукты сгорания.

Соединительные элементы и

окончание для крыши:

Cox Geelen

Poujoulat

Ubbink

(1) См. таблицу с требованиями к шахтам или трубопроводам.

(2) Материал должен удовлетворять предъявляемым требованиям, изложенным в соответствующей главе.

Таб 11 Минимальные размеры шахты или канала C

93(X)

Версия (D)

Без подачи воздуха

С подачей воздуха

Жесткий 80 мм

Ø 130 мм

□ 130 x 130 мм

Ø 140 мм

□ 130 x 130 мм

Жесткий 100 мм

Ø 160 мм

□ 160 x 160 мм

Ø 170 мм

□ 160 x 160 мм

Жесткий 150 мм

Ø 200 мм

□ 200 x 200 мм

Ø 220 мм

□ 220 x 220 мм

Коаксиальный 80/125 мм

Ø 145 мм

□ 145 x 145 мм

Ø 145 мм

□ 145 x 145 мм

Коаксиальный 100/150 мм

Ø 170 мм

□ 170 x 170 мм

Ø 170 мм

□ 170 x 170 мм

Коаксиальный 150/200 мм

Ø 270 мм

□ 270 x 270 мм

-

-

4 Подготовка установки

7725143 - v.01 - 12062019
