Подключение контура отопления
1. Снять пылезащитную крышку с фитинга подающей линии
отопления
в нижней части котла.
2. Подключить подающий трубопровод отопления к фитингу
подающей линии отопления.
3. Снять пылезащитную крышку с фитинга обратной линии
отопления
в нижней части котла.
4. Подключить обратный трубопровод отопления к фитингу
обратной линии отопления.
5. Установить насос на обратный трубопровод отопления .
Более подробно - см.
Подключение насоса ШИМ, Страница 49
Подключение стандартного насоса, Страница 48
5.5
Подключение трубопровода для отвода конденсата
1. Установить пластиковый трубопровод отвода (диаметром 32 мм
или больше), который заканчивается в канализации.
2. Установить гибкий шланг для слива конденсата в трубу.
3. Установить гидрозатвор или сифон на отводящий трубопровод.
4. Установить сифон.

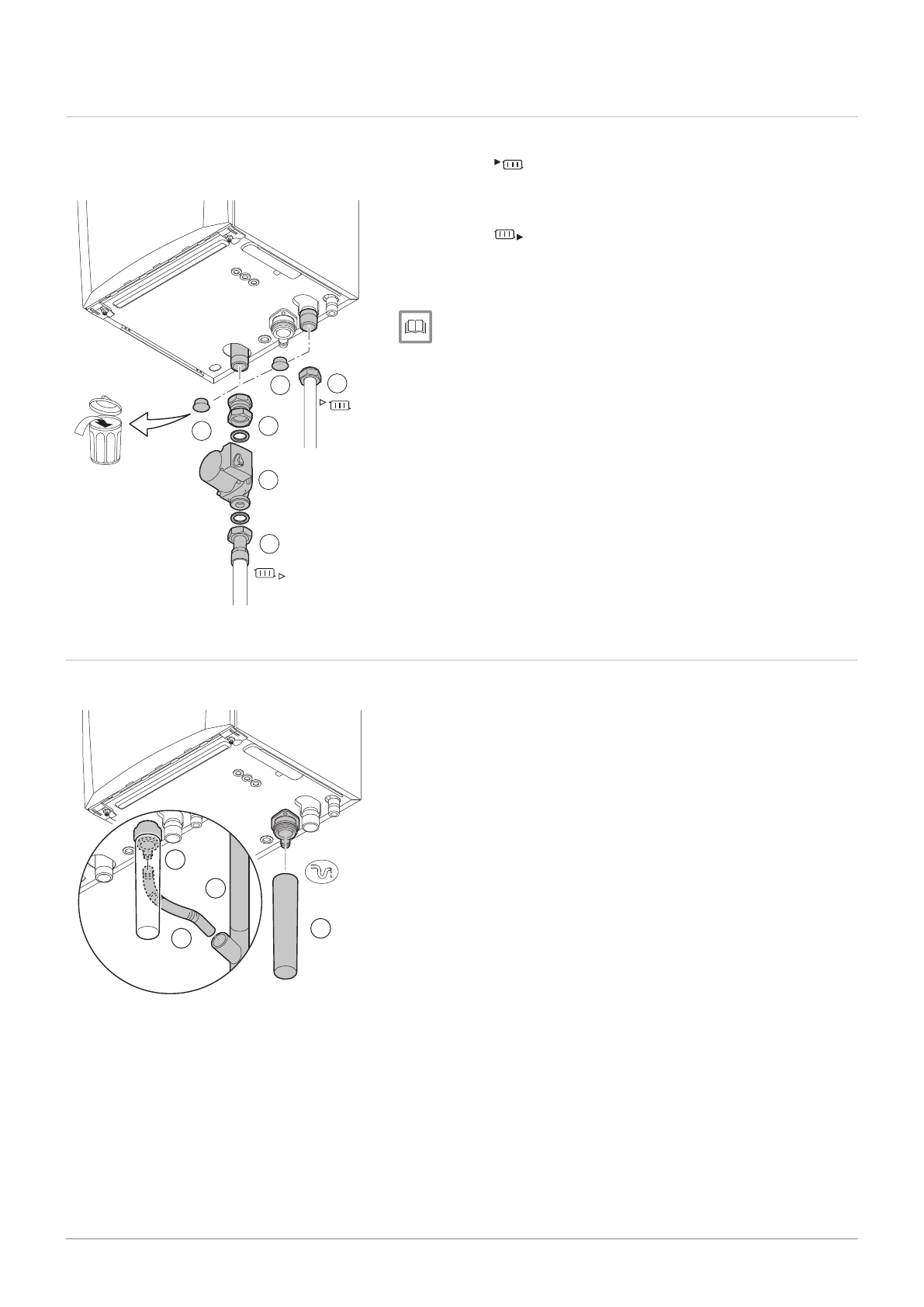

Рис.18 Подключение подающей и
обратной линии отопления
AD-4100110-01
1
2
4
5
4
3
Рис.19 Подключение трубопровода для
отвода конденсата
AD-0000024-02
4
1
2
3
