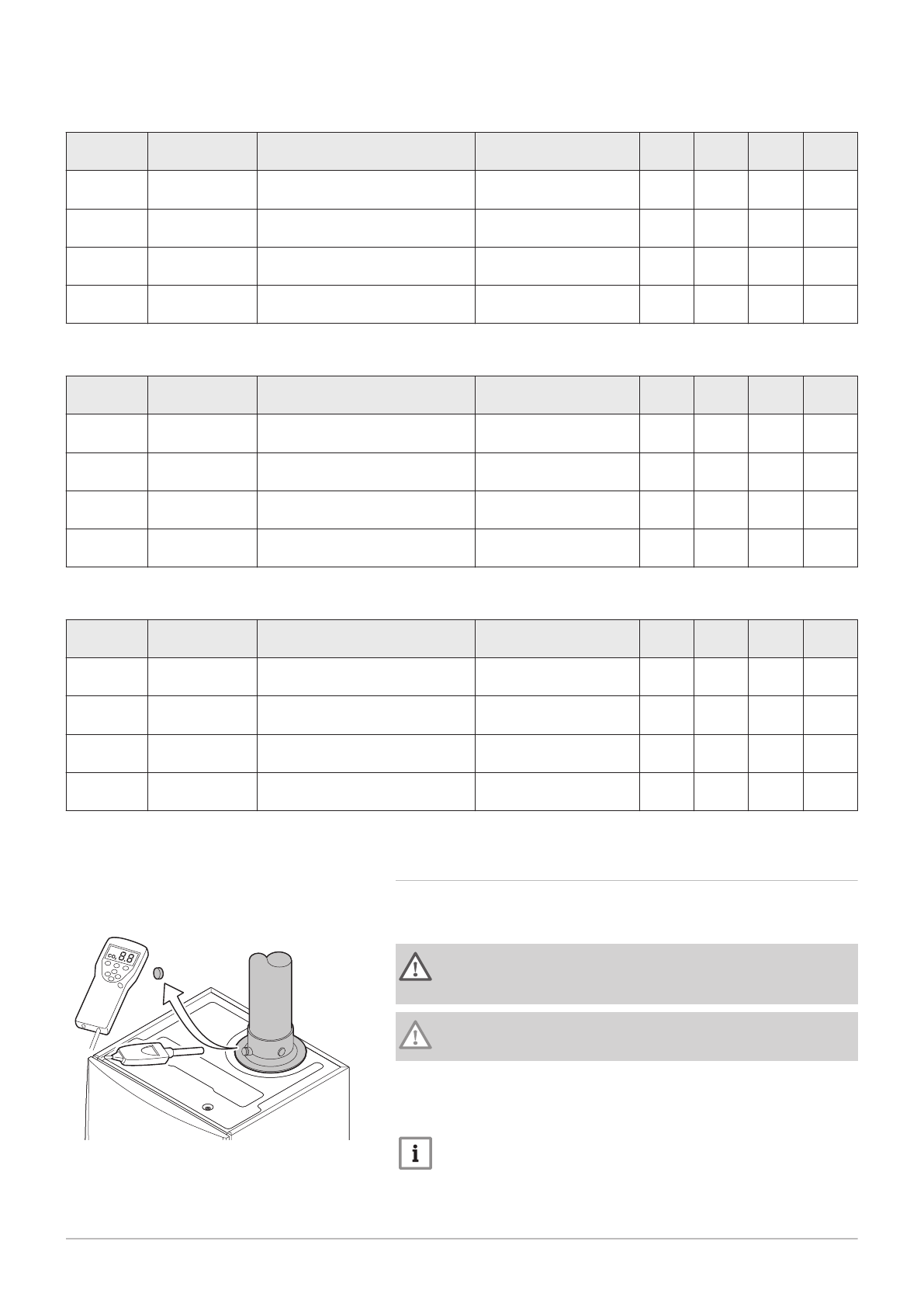

Таб 36 Настройка для типа газа G20 (газ H) (Швейцария)
Код
Текст на дис
плее
Описание
Диапазон регулировки
45
65
90
115
DP003
МаксЧастВращ
ВентГВС
Макс. ск-ть вентилятора в
режиме ГВС
1000 об/мин - 7000
об/мин
5400
5600
6300
6800
GP007
МаксСкВращВ
ентОтопл
Макс. обороты вентилятора в
режиме отопления
1400 об/мин - 7000
об/мин
5400
5600
6300
6800
GP008
МинСкВращВе
нт
Мин. обороты вентилятора в
режиме отопления и ГВС
1400 об/мин - 4000
об/мин
1550
1600
1600
1750
GP009
ПускСкВращВ
ент
Скорость вентилятора во
время запуска оборудования
1000 об/мин - 4000
об/мин
2500
2500
2500
2500
Таб 37 Настройка для типа газа G30/G31 (бутан/пропан)
Код
Текст на дис
плее
Описание
Диапазон регулировки
45
65
90
115
DP003
МаксЧастВращ
ВентГВС
Макс. ск-ть вентилятора в
режиме ГВС
1000 об/мин - 7000
об/мин
5100
5300
5800
6500
GP007
МаксСкВращВ
ентОтопл
Макс. обороты вентилятора в
режиме отопления
1400 об/мин - 7000
об/мин
5100
5300
5800
6500
GP008
МинСкВращВе
нт
Мин. обороты вентилятора в
режиме отопления и ГВС
1400 об/мин - 4000
об/мин
1550
1600
2250
1800
GP009
ПускСкВращВ
ент
Скорость вентилятора во
время запуска оборудования
1000 об/мин - 4000
об/мин
2500
2500
2500
2500
Таб 38 Настройки для типа газа G31 (пропан)
Код
Текст на дис
плее
Описание
Диапазон регулировки
45
65
90
115
DP003
МаксЧастВращ
ВентГВС
Макс. ск-ть вентилятора в
режиме ГВС
1000 об/мин - 7000
об/мин
5100
5400
6000
6700
GP007
МаксСкВращВ
ентОтопл
Макс. обороты вентилятора в
режиме отопления
1400 об/мин - 7000
об/мин
5100
5400
6000
6700
GP008
МинСкВращВе
нт
Мин. обороты вентилятора в
режиме отопления и ГВС
1400 об/мин - 4000
об/мин
1550
1600
2000
1800
GP009
ПускСкВращВ
ент
Скорость вентилятора во
время запуска оборудования
1000 об/мин - 4000
об/мин
3000
2500
2500
3500
2. Проверить настройку соотношения газ-воздух.
7.2.3
Проверка и настройка соотношения газ-воздух
1. Отвинтить заглушку отвода для измерения дымовых газов.
2. Вставить зонд газоанализатора в измерительное отверстие.
Предупреждение
Во время измерения необходимо выполнить герметизацию
зазора вокруг зонда.
Внимание
Газоанализатор должен иметь точность не менее ±0,25% O
2
.
3. Измерить процентное содержание O
2
в дымовых газах. Снять
показания для максимальной мощности и минимальной
мощности.
Важная информация
Измерения необходимо выполнять с открытой передней
крышкой.
Рис.55 Отвод для измерения дымовых
газов
AD-0000069-01
7 Ввод в эксплуатацию
7725143 - v.01 - 12062019
AMC Pro
55
