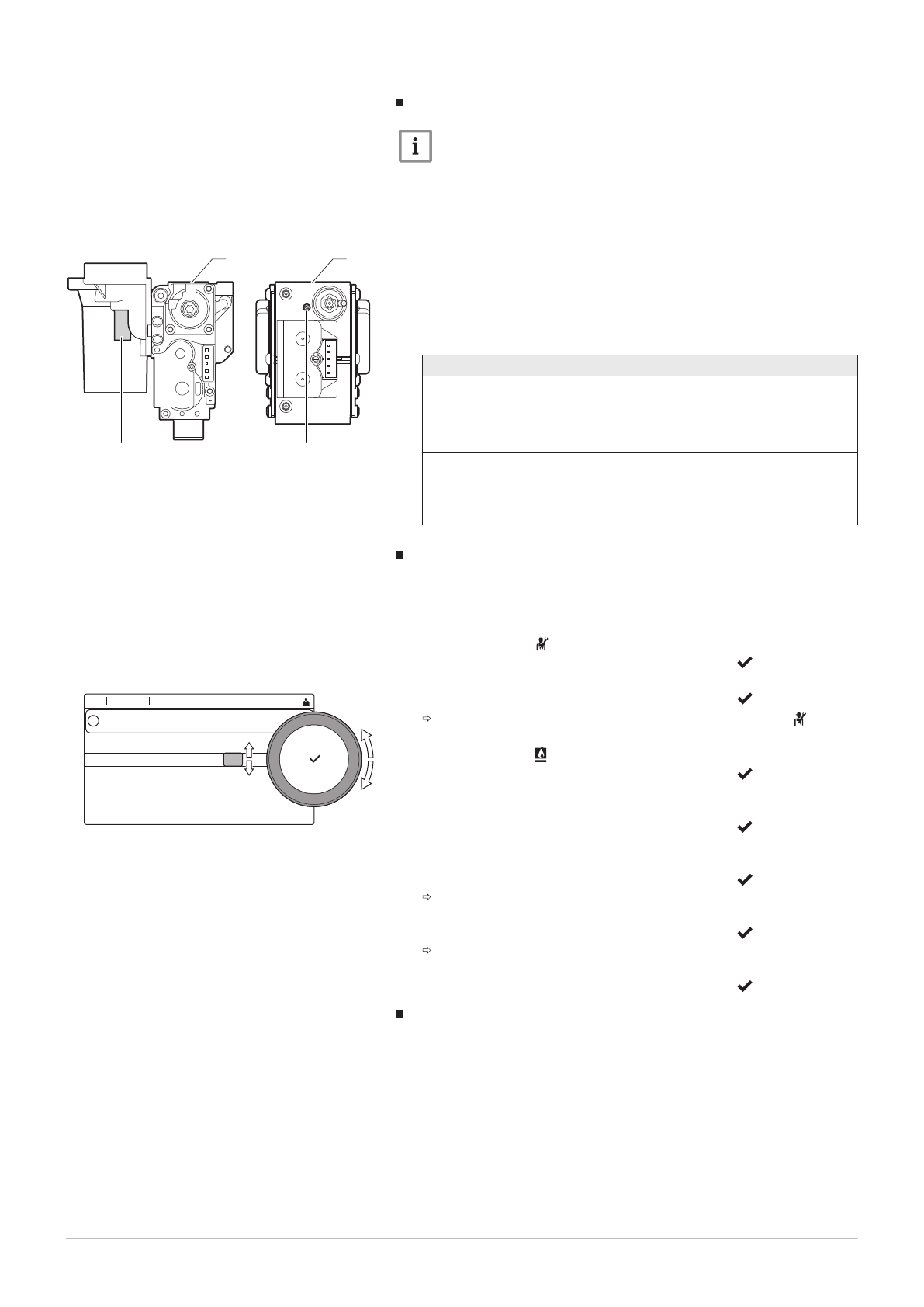

Регулировка газового клапана для пропана

Важная информация

Для котла AMC Pro 90; заменить имеющийся газовый клапан

на клапан для пропана в соответствии с инструкциями,

приложенными к комплекту для перенастройки на пропан.

1  Газовый клапан на AMC Pro 45 – 65 – 90

2  Газовый клапан на AMC Pro 115

1. Регулировочным винтом A изменить заводскую настройку на

настройку для пропана. Угол поворота для каждого типа котла

указан в таблице.

Таб 35 Настройки для пропана

Тип котла

Действие

AMC Pro 45

Повернуть регулировочный винт A трубы Венту­

ри на 4¾ оборота по часовой стрелке

AMC Pro 65

Повернуть регулировочный винт A трубы Венту­

ри на 6½ оборота по часовой стрелке

AMC Pro 115

Повернуть регулировочный винт A по часовой

стрелке до закрытия, затем:

Повернуть регулировочный винт A газового кла­

пана на 3½–4 оборота против часовой стрелки

Настройка параметров скорости вентилятора для разных

типов газа

На уровне Специалиста можно изменить заводские настройки

скорости вентилятора для другого типа газа.

1. Выбрать плитку [ ].
2. Для подтверждения выбора нажать на клавишу  .

3. Для выбора кода использовать поворотный переключатель: 0012.
4. Для подтверждения выбора нажать на клавишу  .

Если уровень Специалиста активен, то статус плитки [ ]

меняется с Выкл на Вкл.

5. Выбрать плитку [ ].
6. Для подтверждения выбора нажать на клавишу  .

7. Для выбора Параметры, счетчики, сигналы использовать

поворотный переключатель.

8. Для подтверждения выбора нажать на клавишу  .

9. Для выбора Расш. параметры использовать поворотный

переключатель.

10. Для подтверждения выбора нажать на клавишу  .

Откроется список доступных параметров.

11. Поворотным переключателем выбрать требуемый параметр.
12. Для подтверждения выбора нажать на клавишу  .

Отображается текущее значение.

13. Поворотным переключателем изменить настройку.
14. Для подтверждения выбора нажать на клавишу  .

Скорость вентилятора для различных типов газа

1. Отрегулировать скорость вентилятора (при необходимости) в

соответствии с типом газа: см. приведенную ниже таблицу.

Данная настройка изменяется посредством изменения

параметра.

Рис.53 Положение регулировочного

винта A

AD-0000067-02

A

A

1

2

Рис.54 Уровень Специалиста

AD-3001378-02

00:12

0

1

2

3

4

0

1

5

6

2

0

3

4

5

1

2

3

4

1

2

3

4

0

........ .......

........ .......

........ ......... ...

..... ... ....... .... .. ..... ....... .... ..... .......

i

7  Ввод в эксплуатацию

54
