5.8.7
Подключение насоса ШИМ
Энергосберегающий модулирующий насос следует подключить к
стандартной электронной плате управления. Для этого выполнить
следующее:
1. Подключить силовой кабель и кабель сигнала ШИМ к насосу.
2. Извлечь втулку из отверстия в центре основания котла.
3. Пропустить кабель электропитания насоса через основание котла
и уплотнить отверстие, затянув байонетный фитинг на кабеле.
4. Пропустить кабель ШИМ от насоса через одну из втулок в правой
части основания котла.
5. Подключить кабель питания насоса X81 к кабелю X81,
проходящему вдоль кабель-канала к левой части панели
управления.
6. Подключить кабель ШИМ насоса X112 к кабелю X112,
проходящему вдоль кабель-канала к правой части панели
управления.
Важная информация
Различные настройки насоса можно отрегулировать с
помощью параметров PP014, PP016, PP017 и PP018.

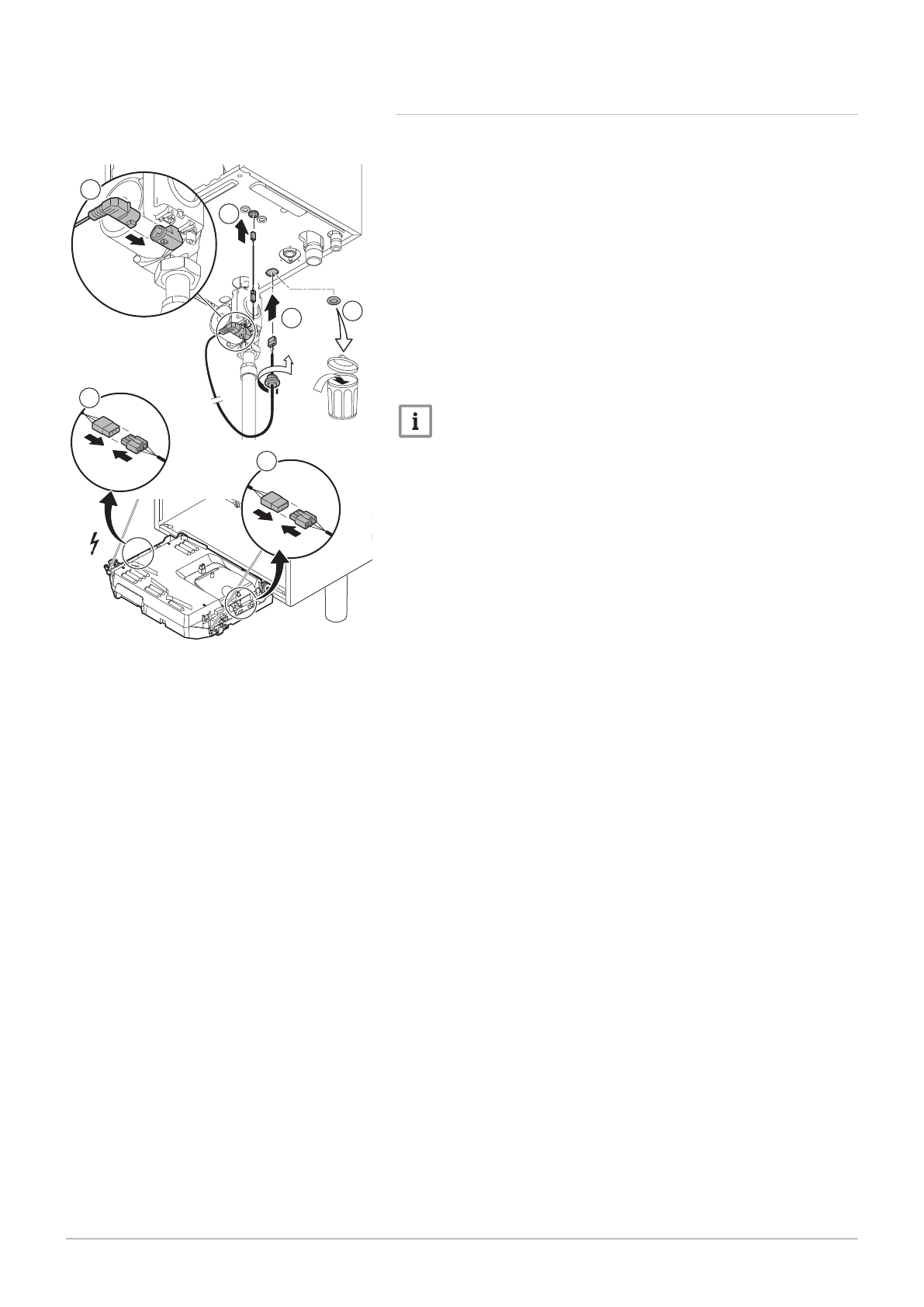

Рис.47 Подключение кабеля
электропитания
AD-4000094-01
2
3
X81
X112
4
1
5
6
X81
X81
X112
X112
5 Установка
7725143 - v.01 - 12062019
AMC Pro
49
