Tk Термостат Вкл./Выкл.

Tv Термостат для защиты от замерзания

1. Установить термостат для защиты от замерзания (Tv) в

помещении, чувствительном к холоду (например, в гараже).

2. Подключить термостат для защиты от замерзания (Tv)

параллельно с термостатом Вкл./Выкл. (Tk) к клеммам разъёма R-

Bus.

Предупреждение

Если используется термостат OpenTherm (например,

Smart TC°) , то термостат для защиты от замерзания

запрещается подключать параллельно к клеммам R-Bus. В

таких случаях следует устанавливать защиту от замерзания

системы отопления вместе с датчиком наружной

температуры.

Вход блокировки

Котёл оборудован входом блокировки Беспотенциальный контакт

подключается к клеммам разъёма BL. Если контакт разомкнут, то

котёл блокируется.
Изменить функцию входа с помощью параметра AP001. Этот

параметр имеет три следующих варианта конфигурации:

Полная блокировка: без защиты от замерзания с датчиком

наружной температуры и без защиты от замерзания котла (насос не

работает, горелка не запускается)

Частичная блокировка: защита от замерзания котла (насос

запускается при температуре теплообменника < 6°C, горелка

запускается при температуре теплообменника < 3°C)

Автоблокировка: без защиты от замерзания с датчиком наружной

температуры и частичная защита от замерзания котла (насос

запускается при температуре теплообменника < 6°C, горелка не

запускается при температуре теплообменника < 3°C)

Внимание

Предназначен только для сухих контактов.

Важная информация

Если этот вход используется, то сначала следует снять

перемычку.

Вход разблокировки

Котёл оборудован входом разблокировки. Беспотенциальный контакт

подключается к клеммам разъёма RL.

Если контакт замыкается во время подачи запроса на тепло, то

котёл немедленно блокируется.

Если контакт замыкается в отсутствие запроса тепла, то котёл

блокируется по истечении времени ожидания.

Изменить время ожидания для входа можно при помощи параметра

AP008.

Внимание

Предназначен только для сухих контактов.

Подключение датчика наружной температуры

Датчик наружной температуры подключается к разъёму Tout. При

использовании термостата Вкл./Выкл. котёл управляет температурой

с помощью заданного значения внутреннего отопительного графика.

Контроллер OpenTherm также может использовать этот датчик

наружной температуры. В данном случае для контроллера должен

быть задан внутренний отопительный график.

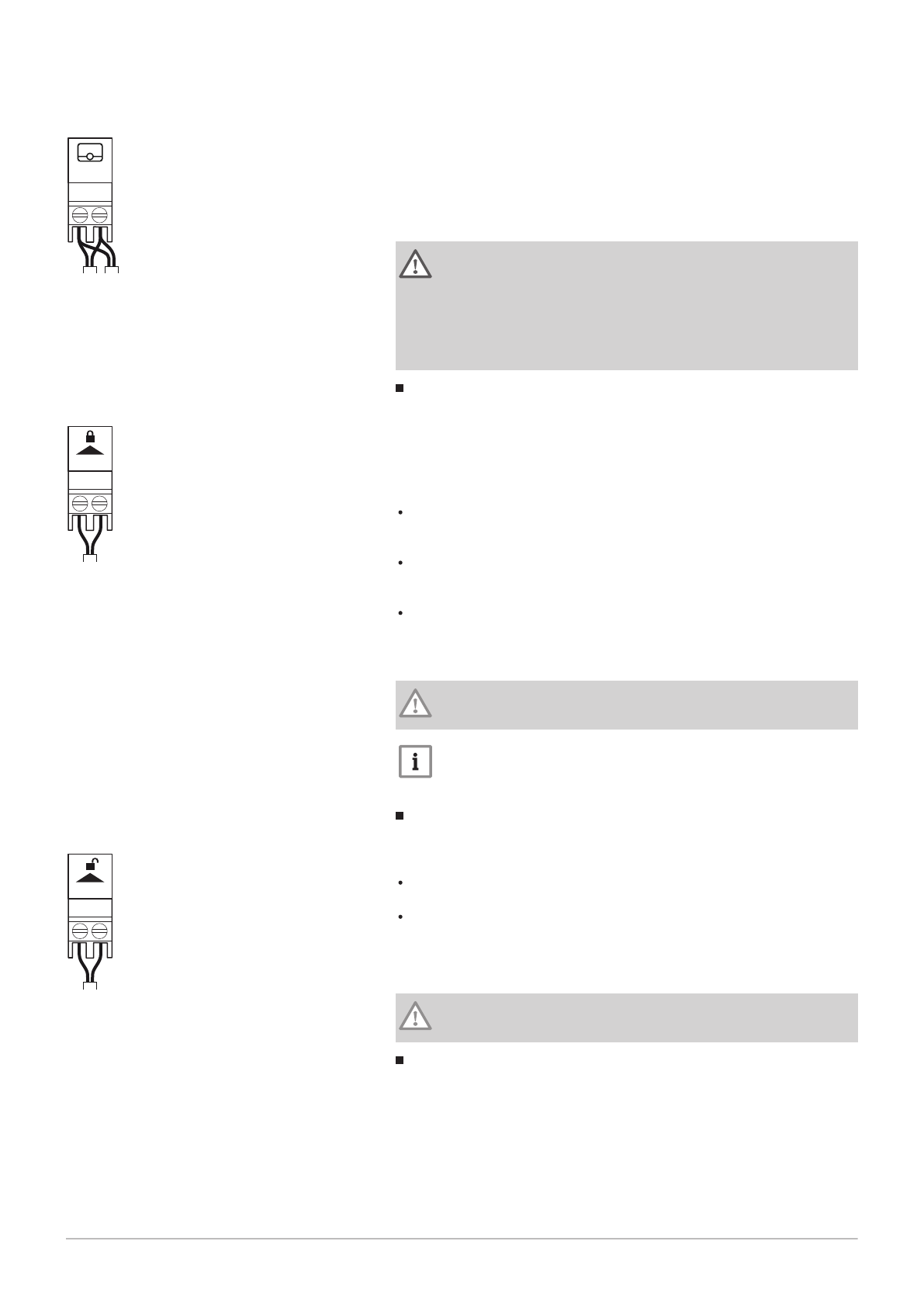

Рис.29 Подключение термостата для

защиты от замерзания

AD-3000970-02

Tk Tv

R-Bus

Рис.30 Вход блокировки

AD-3000972-02

BL

Рис.31 Вход разблокировки

AD-3001303-01

RL
