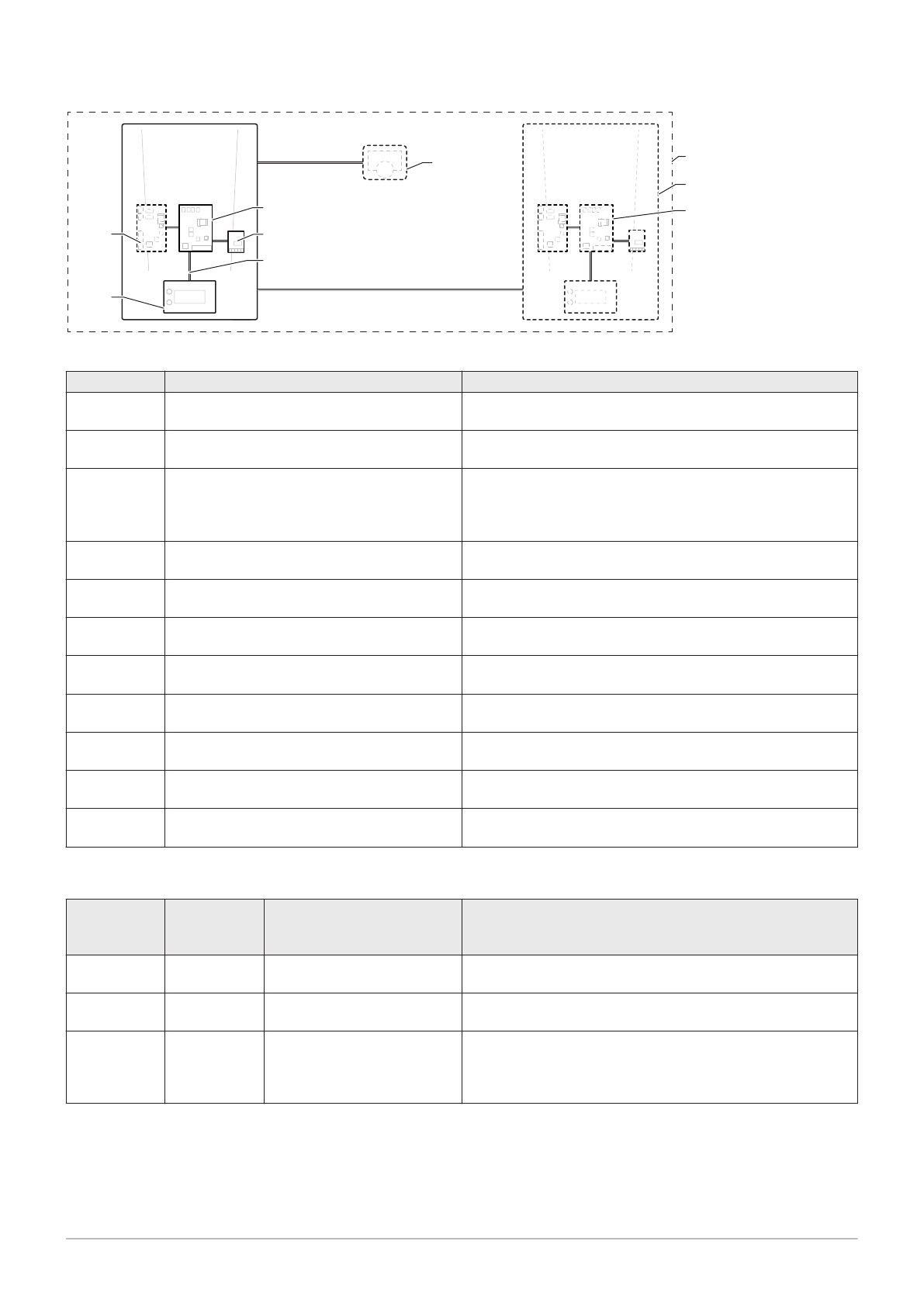

Рис.3

Общий пример

AD-3001366-01

CB

CU

B

A

C

L-Bus

SCB

MK

R-Bus

S-Bus

RU

Таб 2

Компоненты в примере

Пункт

Описание

Функция

CU

Control Unit: Блок управления

Блок управления управляет всеми основными функциями

оборудования.

CB

Connection Board: Соединительная плата

Соединительная плата используется для облегчения до

ступа ко всем разъёмам блока управления.

SCB

Smart Control Board: Электронная плата

расширения (дополнительное оборудова

ние)

Плату расширения можно установить на оборудование

для обеспечения дополнительной функциональности, в

частности, подключения внутреннего водонагревателя

или создания нескольких зон.

MK

Control panel: Панель управления и индика

ция

Панель управления представляет собой пользователь

ский интерфейс оборудования.

RU

Room Unit: Датчик комнатной температуры

(например, термостат)

Датчик комнатной температуры используется для измере

ния температуры в эталонной комнате.

L-Bus

Local Bus: Соединение между устройства

ми

Локальная шина обеспечивает соединение между устрой

ствами.

S-Bus

System Bus: Соединение между оборудова

нием

Системная шина обеспечивает соединение между обору

дованием.

R-Bus

Room unit Bus: Подключение к датчику ком

натной температуры

Шина датчика комнатной температуры обеспечивает сое

динение с датчиком комнатной температуры.

A

Устройство

Устройство представляет собой электронную плату, дисп

лей или датчик комнатной температуры.

B

Оборудование

Оборудование представляет собой набор устройств, объ

единенных одной L-Bus

C

Система

Система представляет собой набор оборудования, объ

единенного одной S-Bus

Таб 3

Специальные устройства предусмотрены в котле AMC Pro

Название, от

ображаемое

на дисплее

Версия про

граммного

обеспечения

Описание

Функция

CU-GH08

1.7

Блок управления CU-GH08

Блок управления CU-GH08 управляет всеми основными

функциями котла AMC Pro.

MK3

1.29

Панель управления Diematic

Evolution

Diematic Evolution представляет собой пользовательский

интерфейс котла AMC Pro.

SCB-10

1.03

Электронная плата расши

рения SCB-10

SCB-10 обеспечивает функции одной зоны ГВС и трех зон

отопления, соединение 0–10 В для насоса ШИМ системы

и беспотенциальные контакты для уведомления о состоя

нии.

3 Описание оборудования

16

AMC Pro

7725143 - v.01 - 12062019
