4.7.3

Размеры трубы отвода продуктов сгорания

Предупреждение

Трубы, подключенные к адаптеру продуктов сгорания, должны

удовлетворять следующим размерным требованиям.

d

1

Внешние размеры трубы отвода продуктов сгорания

D

1

Внешние размеры трубы забора воздуха

L

1

Разность длины между трубой отвода продуктов сгорания и

трубой забора воздуха

Таб 13 Размеры трубы

d

1

 (мин-макс)

D

1

 (мин-макс)

L

1

(1)

 (мин-макс)

80/125 мм

79,3 - 80,3 мм

124 - 125,5 мм

0 - 15 мм

100/150 мм

99,3 - 100,3 мм

149 - 151 мм

0 - 15 мм

(1) Укоротить внутреннюю трубу, если разность длин слишком велика.

4.7.4

Длина трубопроводов отвода продуктов сгорания и

забора воздуха

Максимальная длина канала отвода продуктов сгорания и забора

воздуха различается в зависимости от типа оборудования;

корректная длина указаны в соответствующей главе.

Важная информация

При использовании колен максимальную длину дымохода

(L) необходимо сократить в соответствии с таблицей

снижения длины.

Для перехода на другой диаметр использовать переходники

Модель с открытой камерой сгорания (B

23

, B

23P

, B

33

)

L Длина канала отвода дымовых газов до прохода через крышу

Подключение отвода дымовых газов
Подключение подачи воздуха

В исполнении с открытой камерой сгорания отверстие для подачи

воздуха остается открытым, подсоединение выполняется только к

отверстию дымовых газов. Это обеспечивает необходимую подачу

воздуха для горения к котлу напрямую из места установки.

Внимание

Отверстие для подачи воздуха должно оставаться

открытым.

Помещение, где установлен котел, должно быть

оборудовано необходимыми отверстиями для приточной

вентиляции. Данные отверстия не должны блокироваться

или закрываться.

Таб 14 Максимальная длина (L)

Диаметр

(1)

80 мм

90 мм

100 мм

110 мм

130 мм

AMC Pro 45

39 м

40 м

(1)

40 м

(1)

40 м

(1)

40 м

(1)

AMC Pro 65

11 м

17 м

26 м

40 м

40 м

(1)

AMC Pro 90

10 м

16 м

24 м

40 м

40 м

(1)

AMC Pro 115

8 м

13 м

19 м

38 м

40 м

(1)

(1) Сохраняя максимальную длину дымохода, можно использовать дополнительные колена 5 x 90º или 10 x 45º.

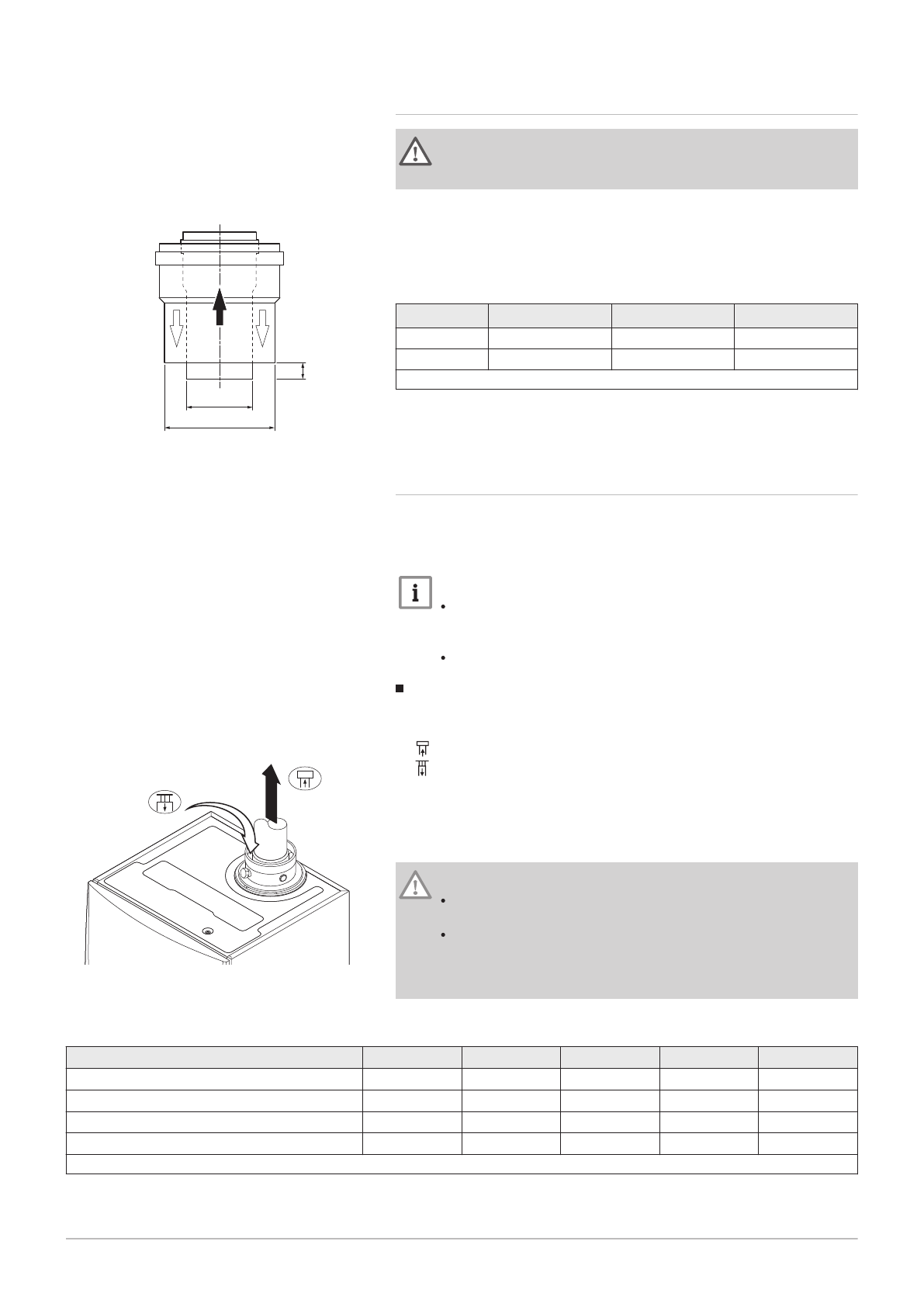

Рис.7

Размеры соосного соединения

AD-3000962-01

ød

1

L

1

øD

1

Рис.8

Исполнение с открытой камерой

сгорания

AD-0000028-02

L =

4  Подготовка установки

7725143 - v.01 - 12062019

AMC Pro

23
