3  Описание оборудования

3.1

Общее описание

Котел AMC Pro – это высокоэффективный настенный газовый котел

со следующими характеристиками:

Высокоэффективное отопление.

Ограниченные выбросы загрязняющих веществ.

Идеальный выбор для каскадных конфигураций.

Все модели котла AMC Pro поставляются без насоса, но с

необходимыми для подключения насоса кабелями.
Следует учитывать сопротивление котла и системы при выборе

насоса.

Внимание

Максимальная мощность насоса может составлять 200 Вт.

Использовать вспомогательное реле для насоса большей

мощности.

При возможности следует установить насос непосредственно под

котлом на фитинг обратной линии.

3.2

Основные компоненты

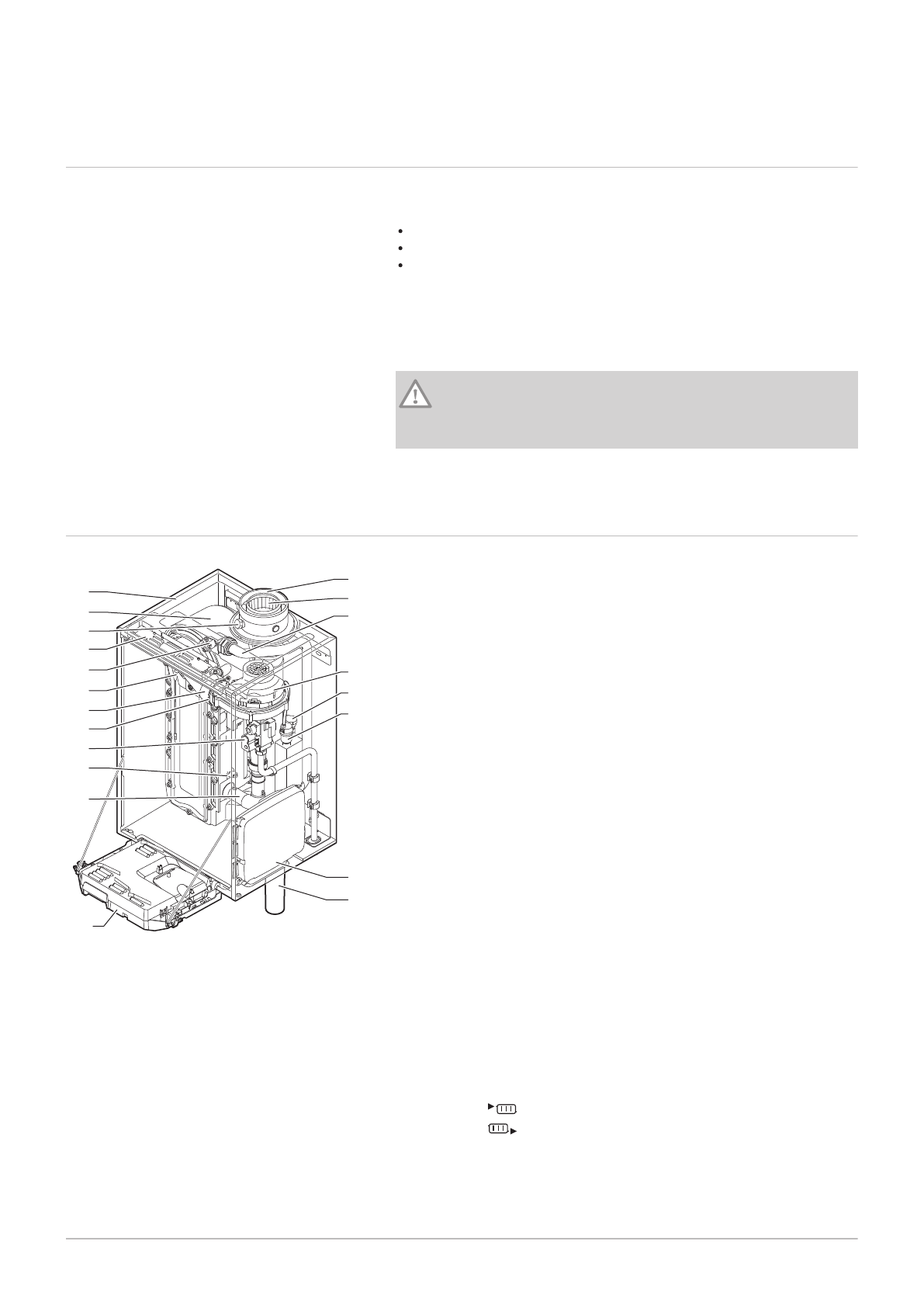

Рис.1

Основные компоненты

AD-4000070-01

17

14

13

10

9

6

7

8

2

1

12

3

4

11

5

18

19

20

16

15

1 Обшивка/воздухозаборник

2 Теплообменник (отопление)

3 Внутренняя подсветка

4 Идентификационная табличка

5 Датчик температуры подающей линии

6 Электрод ионизации/розжига

7 Смесительная труба

8 Обратный клапан

9 Газовый клапан

10 Датчик температуры обратной линии

11 Шумоглушитель забора воздуха

12 Панель управления

13 Сифон

14 Блок расширения для электронных плат

управления

15 Автоматический воздухоотводчик

16 Датчик гидравлического давления

17 Вентилятор

18 Линия подачи

19 Измерительный отвод дымовых газов

20 Отводящий трубопровод дымовых газов

21 Подача воздуха

Подающая линия контура отопления
Обратная линия контура отопления
