1. Подключить двухпроводной кабель к клеммам разъёма Tdhw.
5.8.4
Доступ к блоку расширения
Если в панели управления котла нет места для установки
(дополнительной) платы расширения, то установить плату в блок
электронных плат расширения. Этот блок предлагается в качестве
дополнительного оборудования.
1. Отщелкнуть крышку корпуса.
2. Снять крышку.
3. Установить электронную плату расширения в соответствии с
прилагаемыми инструкциями.
В блок расширения установлено следующее:
электронная плата SCB-10.
5.8.5
Варианты подключения для электронной платы
расширения - SCB-10
Различные зоны отопления можно подключать к электронной плате
SCB-10.
Управление двумя (смесительными) зонами, подключенными к
разъёму X15
управление третьей (смесительной) зоной через электронную плату
(= дополнительное оборудование), подключенную к разъёму X8
управление зоной горячей санитарно-технической воды (ГВС)
каскадная схема (добавление датчика к системе датчиков 1 или 2)
Важная информация
Если на котёл установлена плата SCB-10, то
автоматический блок управления котла автоматически
распознает её.
После снятия этой платы управления котёл будет выдавать
код ошибки. Для предотвращения этой ошибки следует
выполнить автоматическое распознавание немедленно
после снятия платы.

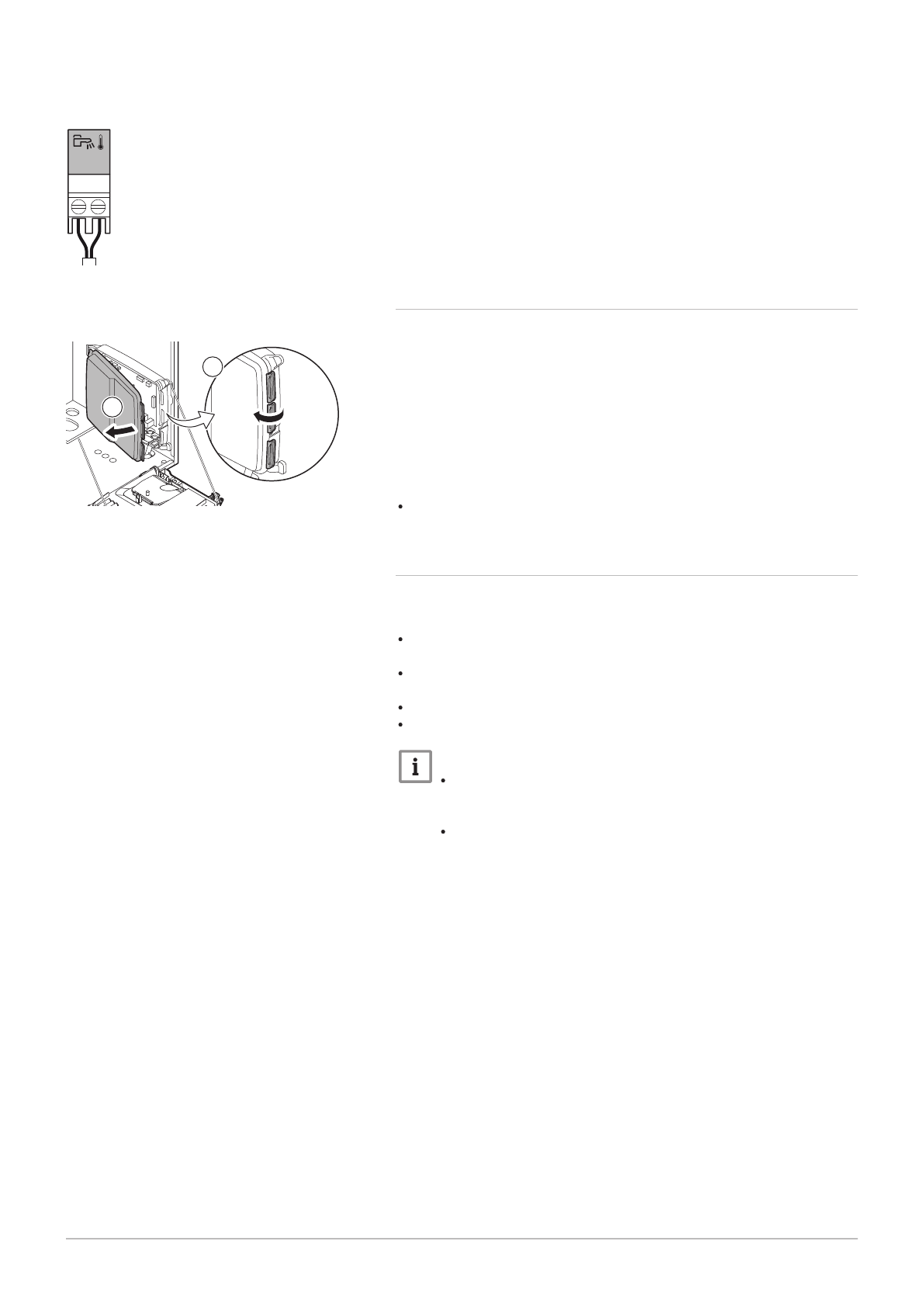

Рис.34 Подключение датчика/термостата
водонагревателя
AD-3000971-02
Tdhw
Рис.35 Доступ к блоку расширения
AD-4000062-01
x3
1
2
5 Установка
44
AMC Pro
7725143 - v.01 - 12062019
