Проверка/настройка значений O

2

 при минимальной

мощности

1 AMC Pro 45 – 65 – 90

2 AMC Pro 115

1. Измерить процентное содержание O

2

 в дымовых газах.

2. Сравните измеренные значения с контрольными значениями,

приведенными в таблице.

3. Если измеренное значение выходит за пределы значений,

указанных в таблице, изменить соотношение газ-воздух.

Предупреждение

Только квалифицированный специалист может выполнить

следующие операции.

4. С помощью регулировочного винта B настроить процентное

содержание O

2

 для используемого типа газа на номинальное

значение. Значение всегда должно находиться в пределах

диапазона от верхнего до нижнего заданного предельного

значения.

5. Перевести котёл обратно в нормальный режим работы.

Таб 43 Проверка/настройка значений для O

2

 при минимальной

мощности для G20 (газ H)

Значения при минимальной мощности для G20

(газ H)

O

2

, %

(1)

AMC Pro 45

5,7

(1)

 - 6,2

AMC Pro 65

4,8

(1)

 - 5,3

AMC Pro 90

5,2

(1)

 – 4,8

AMC Pro 115

5,6

(1)

 - 6,1

(1) Номинальное значение

Таб 44 Проверка/настройка значений для O

2

 при минимальной

мощности для G20 (газ H) (Швейцария)

Значения при минимальной мощности для G20

(газ H)

O

2

, %

(1)

AMC Pro 45

5,7

(1)

 - 6,2

AMC Pro 65

4,8

(1)

 - 5,3

AMC Pro 90

5,2

(1)

 – 4,8

AMC Pro 115

5,6

(1)

 - 6,1

(1) Номинальное значение

Таб 45 Проверка/настройка значений для O

2

 при минимальной

мощности для G31 (пропан)

Значения при минимальной мощности для G31

(пропан)

O

2

, %

(1)

AMC Pro 45

5,7

(1)

 - 6,2

AMC Pro 65

5,4

(1)

 - 5,7

AMC Pro 90

5,5

(1)

 – 5,8

AMC Pro 115

5,8

(1)

 – 6,3

(1) Номинальное значение

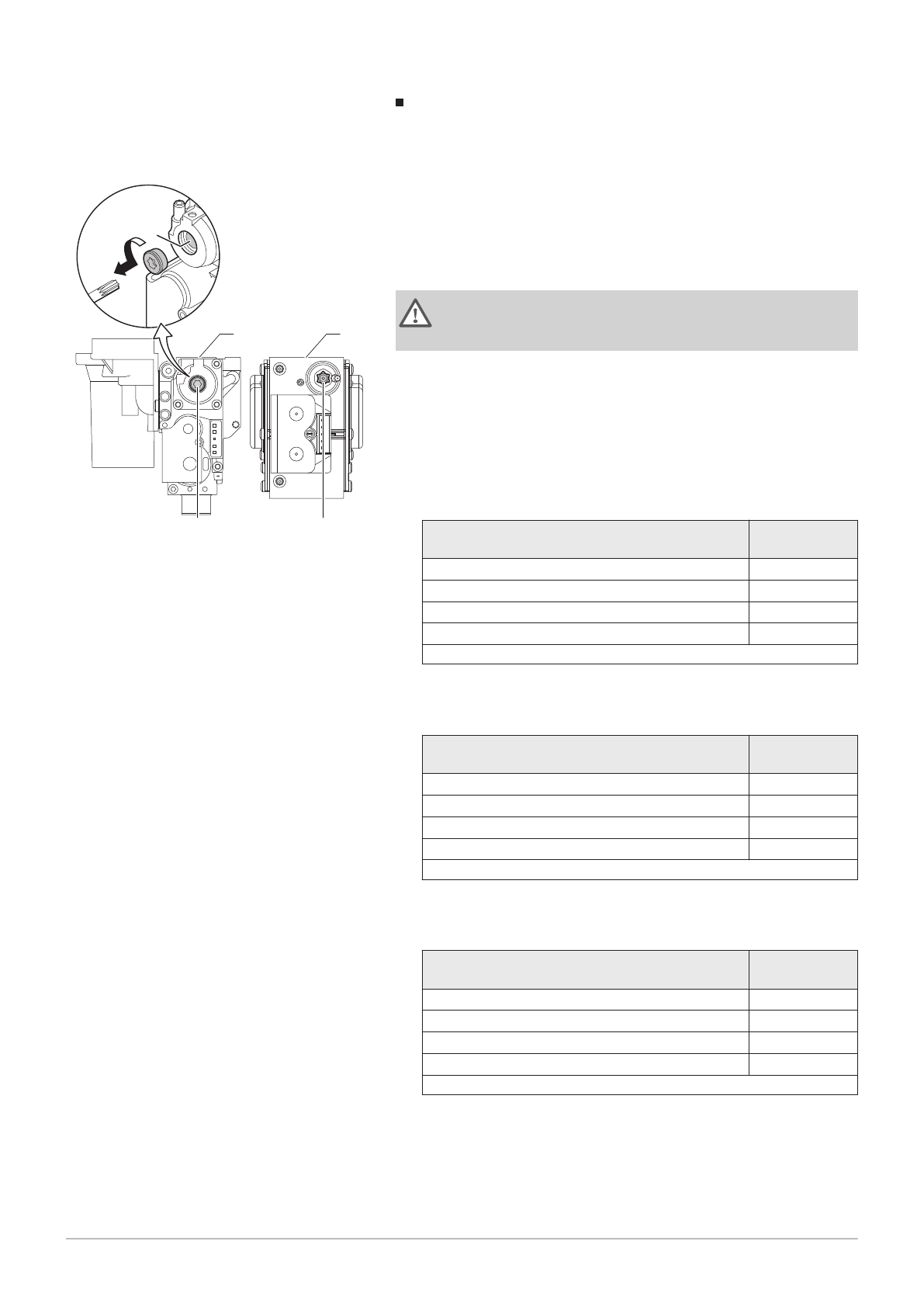

Рис.59 Положение регулировочного

винта B

AD-0000072-02

B

B

B

1

2
