Модель с закрытой камерой сгорания (C

13(X)

, C

33(X)

, C

63(X)

,

C

93(X)

)

Подключение отвода дымовых газов
Подключение подачи воздуха

В исполнении с закрытой камерой сгорания отверстия для отвода

дымовых газов и подачи воздуха объединены (коаксиальны).

Таб 15 Максимальная длина дымохода (L)

Диаметр

(1)

80/125 мм

100/150 мм

AMC Pro 45

20 м

20 м

(1)

AMC Pro 65

4 м

18 м

AMC Pro 90

4 м

17 м

AMC Pro 115

-

13 м

(1) Сохраняя максимальную длину дымохода, можно использовать допол­

нительные колена 5 x 90º или 10 x 45º.

Подключение в зонах с разным давлением (C

53

)

L Общая длина отвода дымовых газов и подачи воздуха

Подключение отвода дымовых газов
Подключение подачи воздуха

В это соединение необходимо установить переходник дымовых газов

80/80 или 100/100 мм (дополнительное оборудование).
Забор воздуха на горение и отвод продуктов сгорания возможны в

зонах с разным давлением и полусовмещенных системах, за

исключением прибрежных зон. Максимальная допустимая разность

высоты подачи воздуха и отвода продуктов сгорания составляет 36 м

Таб 16 Максимальная длина (L)

Диаметр

(1)

80 мм

90 мм

100 мм

110 мм

130 мм

AMC Pro 45

29 м

40 м

40 м

(1)

40 м

(1)

40 м

(1)

AMC Pro 65

5 м

10 м

16 м

34 м

40 м

(1)

AMC Pro 90

-

-

17 м

37 м

40 м

(1)

AMC Pro 115

-

-

14 м

31 м

40 м

(1)

(1) Сохраняя максимальную длину дымохода, можно использовать дополнительные колена 5 x 90º или 10 x 45º.

Таблица уменьшения длины

Таб 17 Уменьшение длины трубопровода для каждого

использованного элемента (параллельно)

Диаметр

80 мм

100 мм

изгиб 45°

1,2 м

1,4 м

изгиб 90°

4,0 м

4,9 м

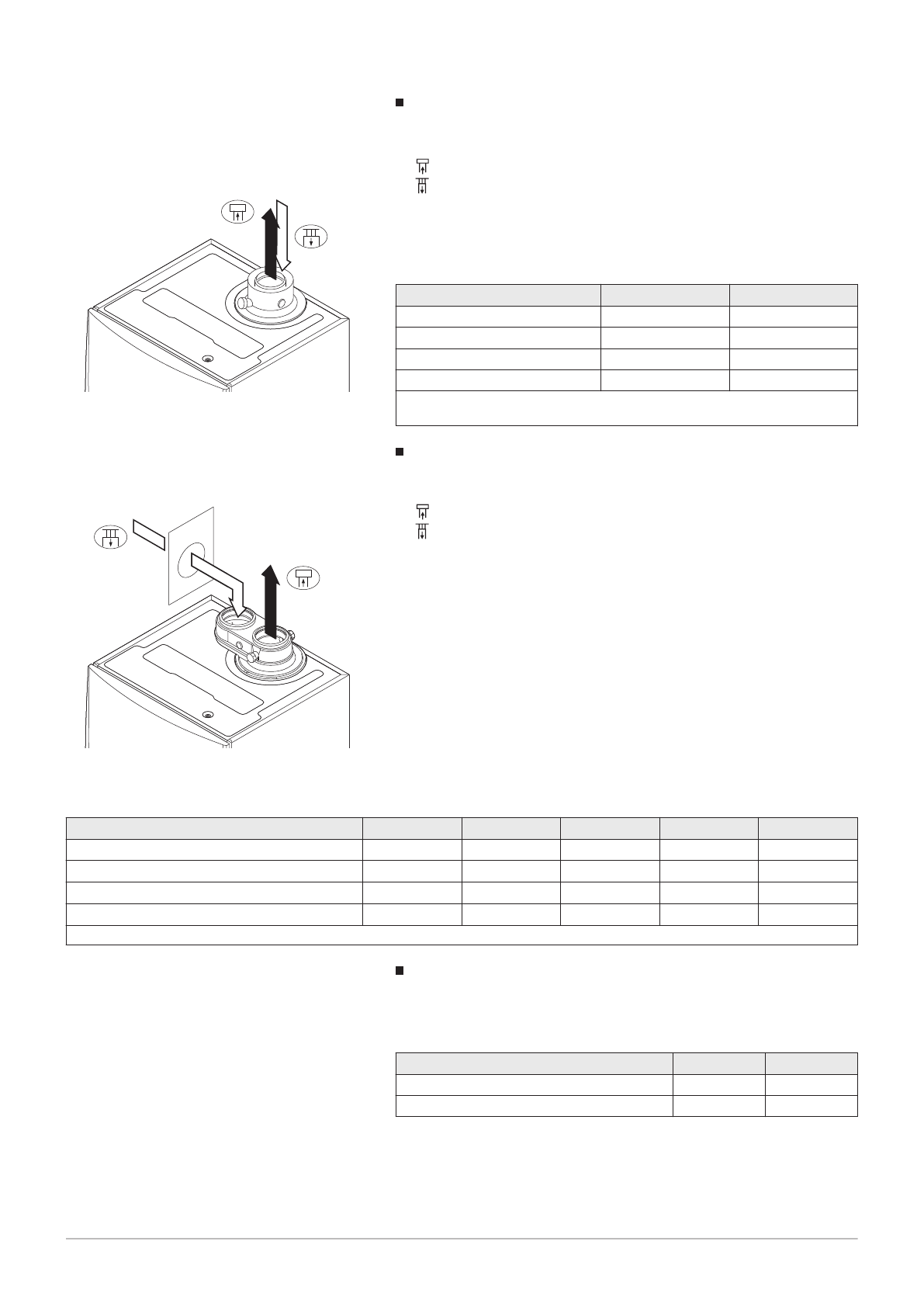

Рис.9

Исполнение с закрытой камерой

сгорания (коаксиально)

AD-0000029-02

L =

Рис.10 Зоны разного давления

AD-0000030-02

     =

L

  +
