5.6

Подключение газа

1. Снять пылезащитную крышку с трубы подачи газа

 в нижней

части котла.

2. Подключить трубопровод подачи газа.

3. Установить газовый кран на этом трубопроводе сразу под котлом

(в пределах 1 м).

4. Подключить газопровод к газовому крану.

Важная информация

Газовый кран должен быть доступен в любое время

5.7

Трубы подачи воздуха/выхода дымовых газов

5.7.1

Подсоединение трубопроводов отвода продуктов

сгорания и подачи воздуха на горение

S Глубина вставки 25 мм

1. Подсоедините трубопровод отвода продуктов сгорания и подачи

воздуха на горение к котлу.

2. Подключите последующие трубопроводы отвода дымовых газов и

подачи воздуха в соответствии с инструкциями производителя.

Внимание

Котел не должен являться опорой для трубопроводов.

Подключите горизонтальные части с нисходящим уклоном

по отношению к котлу с уклоном в 50 мм на метр.

5.8

Электрические подключения

5.8.1

Панель управления

Необходимые параметры электропитания панели управления

приведены в таблице.

Таб 31 Параметры соединений для системы регулирования

Напряжение питания

230 В перем.

тока/50 Гц

Значение для основного предохранителя F1 (230 В

перем. тока)

2,5 AT

Вентилятор

230 В перем.

тока

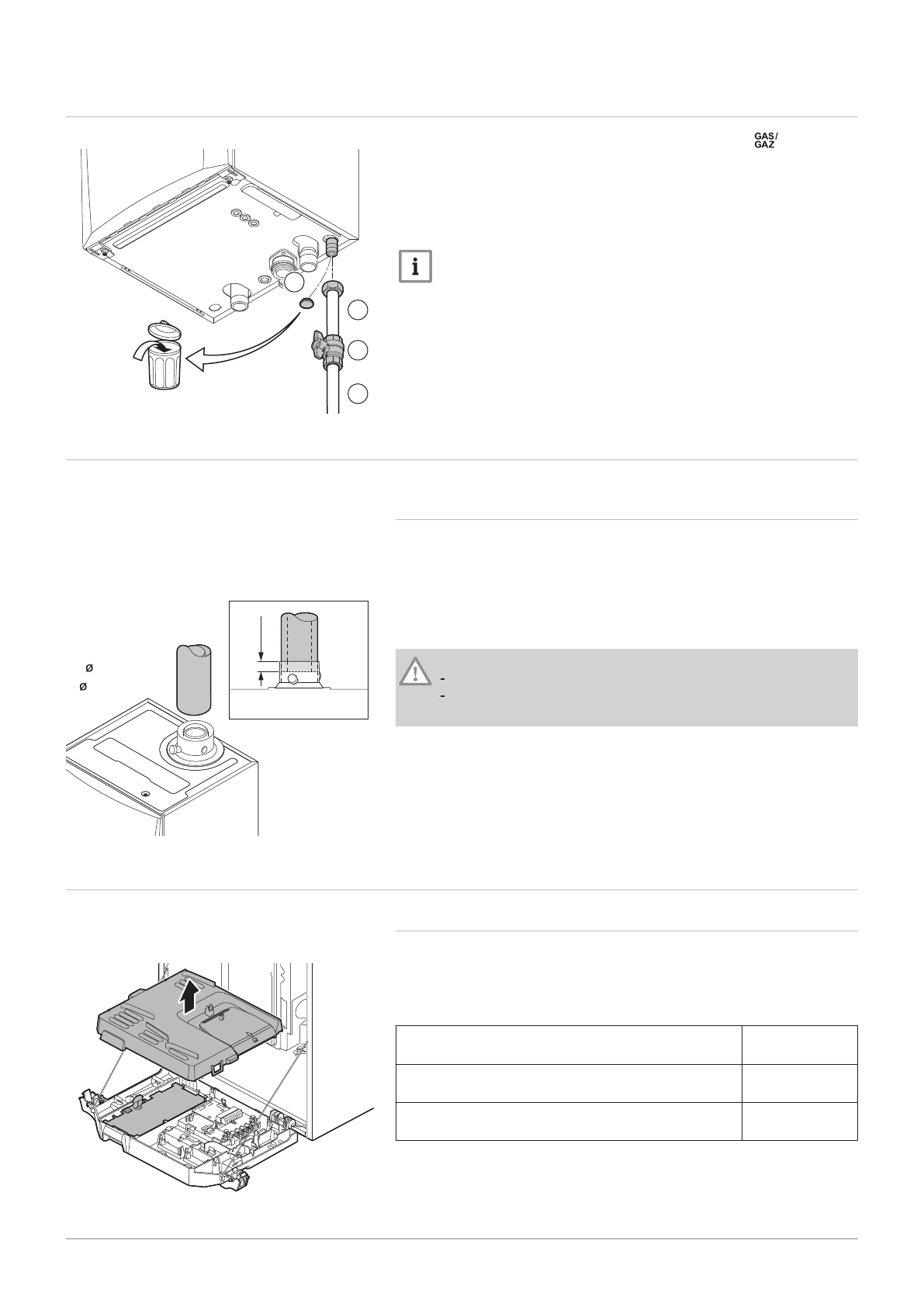

Рис.20 Подключение газопровода

AD-0000025-02

2

3

4

1

Рис.21 Подсоединение трубопроводов

отвода продуктов сгорания и

подачи воздуха на горение

AD-0000034-01

80/125 mm

100/150 mm

S

Рис.22 CU-GH08

AD-3001374-01

5  Установка
