2
Информация об изделии
Logamax U072 – 6720813751 (2015/02)
7
2.6

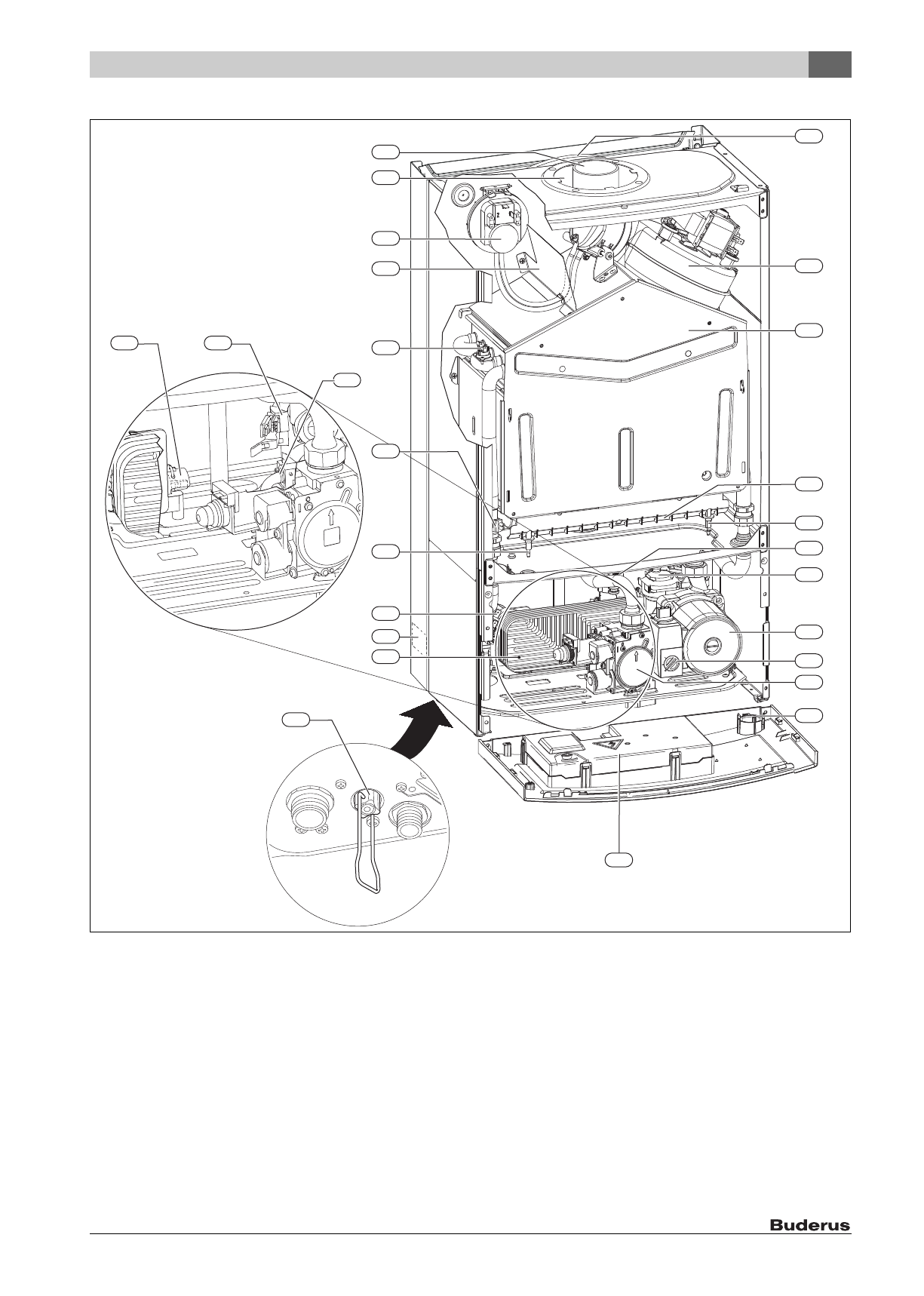

Конструкция котла
Рис. 3
[1]
Расширительный бак
[2]
Вентилятор
[3]
Камера сгорания
[4]
Горелка атмосферного типа
[5]
Запальный электрод
[6]
Предохранительный клапан (отопительный контур)
[7]
Автоматический воздухоотводчик
[8]
Насос системы отопления
[9]
Переключатель частоты вращения насоса
[10] Газовая арматура
[11] Манометр
[12] Блок управления
[13] Устройство для заполнения (U072-..K)
[14] Пластинчатый теплообменник для двухконтурных котлов
(U072-..K)
[15] Заводская табличка
[16] Реле давления
[17] Электрод контроля пламени
[18] Датчик температуры подающей линии
[19] Ограничитель температуры котловой воды
[20] Воздухонаправляющий щиток
[21] Дифференциальное реле давления
[22] Всасывание воздуха для горения
[23] Дымовая труба
[24] Датчик температуры горячей воды
[25] Предохранительный клапан (ГВС) (U072-..K)
[26] Расходомер ГВС (турбина) (U072-..K)
0 010 006 189-001
1
2
3
4
14
15
16
17
19
20
21
22
23
5
6
7
8
9
10
11
12
18
13
25
24
26
Содержание
- 2 Содержание; 5 Контрольные осмотры и техническое
- 3 Пояснения условных обозначений; Указания для целевой группы
- 4 Информация об изделии; Комплект поставки; Таб. 1 Данные допуска; Идентификация изделия; Данные допуска
- 5 Обзор типов; - двухконтурные котлы для отопления и приготовления; Размеры и минимальные расстояния; Таб. 3 Размер К в зависимости от толщины стены S и диаметра
- 6 Таб. 4 Расстояние А в зависимости от подсоединения к; Узел отвода дымовых газов; Раздельное подключение труб Ø 80/80 мм
- 7 Конструкция котла
- 8 Рекомендации по монтажу
- 9 Вертикальный отвод дымовых газов B; Рис. 5 Вертикальный отвод дымовых газов B; Плохое горение без дроссельной диафрагмы.; при отводе дымовых газов B; Ступень
- 10 Отвод дымовых газов
- 11 Длина трубы воздуха для сжигания топлива
- 12 Таб. 12 Вертикальный отвод дымовых газов через отдельную трубу; Монтаж; Условия; Рис. 11 Требования к воде для заполнения и подпитки, котлы < 50
- 13 Таб. 14 Допустимые средства защиты от коррозии; Проверка объёма расширительного бака; Рис. 12 Характеристики расширительного бака; Монтаж котла; Обозначение; IV
- 14 Рис. 13 Монтажный шаблон; Подвеска котла; Рис. 14 Подвешивание котла на крюки; Откиньте блок управления вниз; Рис. 15 Откиньте блок управления вниз; Монтаж трубопроводов
- 15 Рис. 16 Крепление переходника; Пуск в эксплуатацию без воды повредит котёл!
- 16 Рис. 19 Подключения газопровода и водяного контура; Заполнение отопительного контура и удаление воздуха; Электрический монтаж; Общие указания; Угроза для жизни от удара электрическим током!; Подключение котла; Рис. 20 Зоны безопасности
- 17 Таб. 15 Сетевой провод; Подключения к блоку управления; Остатки проводов могут повредить блок управления.; Рис. 23 Подключение датчика температуры бака-водонагревателя; Подключение сигнала тревоги; Рис. 24 Подключение сигнала тревоги; Зона подключения
- 18 Пуск котла; Панель управления; Рис. 26 Показания на дисплее; Включение котла; Первое включение / установка ступени вентилятора; Установка температуры подающей линии; Таб. 16 Максимальная температура подающей линии; Пример использования
- 19 Выключение котла; Применение защиты от замерзания
- 20 Защита от блокировки; Опасность ошпаривания горячей водой!; Насос системы отопления; Рис. 29 Характеристики насоса отопительного контура (мощность
- 21 Настройки в сервисном меню; Работа с сервисным меню; Вызов меню; Обзор сервисных функций; выделенными
- 24 Переналадка на другой вид газа; Таб. 20 Переналадка на другой вид газа; Настройка газа (природный и сжиженный газ); Рис. 31 Подвешенный на раме блок управления для; Метод регулировки давления на форсунках
- 25 Замеры дымовых газов; Регулировка мощности котла; Рис. 33 Штуцер для измерения дымовых газов и штуцер для; Вид газа
- 26 Охрана окружающей среды и утилизация
- 27 Описание различных этапов работ; Вызов последней сохранённой неисправности; Рис. 35 Демонтаж предохранительного клапана (отопительного
- 28 Контрольные осмотры и техническое обслуживание; Рис. 36 Проверка фильтра в трубе холодной воды; Не прочищайте форсунки металлическими
- 29 Рис. 40 Демонтаж датчика температуры горячей воды; Показания манометра
- 30 Показания на дисплее; Таб. 24 Показания на дисплее; Показываемое значение
- 31 Неисправности; Устранение неисправностей; Возможен удар электрическим током!; Неисправности, показываемые на дисплее; Дисплей
- 33 Неисправности, не показываемые на дисплее; Таб. 27 Неисправности без индикации на дисплее; Неисправности котла
- 34 ГАРАНТИЙНЫЙ ТАЛОН; FD
- 35 Гарантийные обязательства; оборудования конечному Потребителю.
- 36 Приложение; Протокол пуска котла в эксплуатацию; В интересах Вашей безопасности; для каждого котла заполнить отдельный протокол!
- 39 Электрическая схема
- 40 Технические характеристики; Единицы
- 41 Таб. 29 Технические характеристики
- 42 Таб. 30 Технические характеристики; Характеристики датчиков; Таб. 31 Датчик температуры подающей линии
- 45 Алфавитный указатель; Испытание на герметичность системы отвода дымовых газов. . . 25
- 46 Сервисные функции
