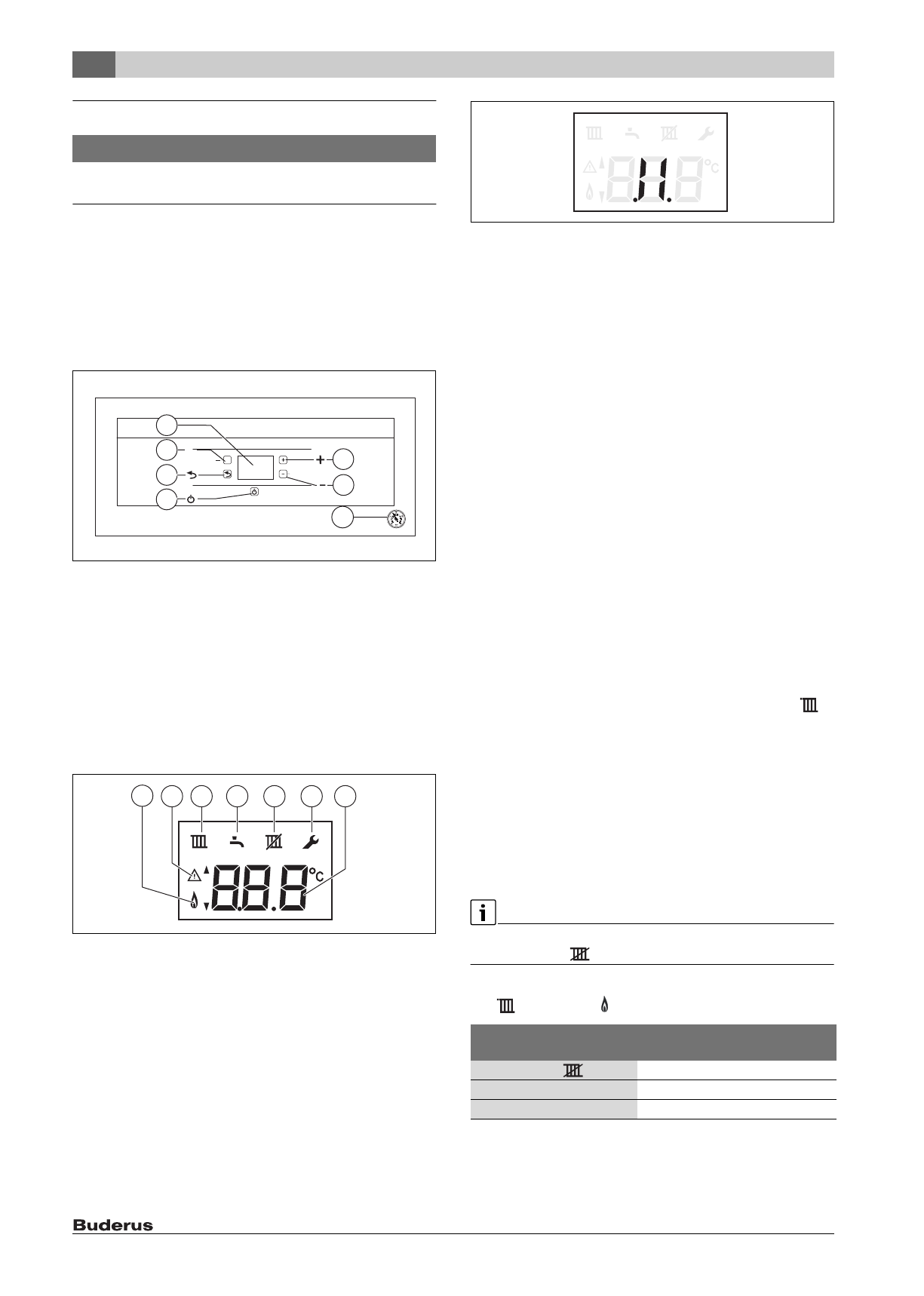

7
Пуск котла
Logamax U072 – 6720813751 (2015/02)
18
7
Пуск котла
УВЕДОМЛЕНИЕ:
Пуск в эксплуатацию без воды повредит котёл!
▶ Котёл можно эксплуатировать только заполненным водой.
Перед пуском в эксплуатацию
▶ Проверьте давление заполнения отопительной системы.
▶ Убедитесь, что открыты все сервисные краны.
▶ Проверьте, соответствует ли подаваемый газ указанному на
заводской табличке.
▶ Откройте газовый кран (
7.1
Панель управления
Рис. 25
[1]
Кнопка "Stand-by"
[2]
Кнопка "Назад" (= сервисная функция/выход из подменю без
сохранения)
[3]
Кнопка ok (= подтверждение выбора, сохранение значения/
сброс текущей неисправности)
[4]
Дисплей
[5]
Кнопка "+" (U072-35: eco)
[6]
Кнопка " – " (mode)
[7]
Манометр
7.2
Показания на дисплее
Рис. 26 Показания на дисплее
[1]
Работает горелка
[2]
Индикация неисправности/индикация режима ожидания
(stand-by)
[3]
Активен режим отопления
[4]
Активно приготовление горячей воды
[5]
Активен летний режим
[6]
Сервисный режим
[7]
Показание температуры (в °C)
7.3
Включение котла
Первое включение / установка ступени вентилятора
В заводской поставке установлена ступень вентилятора 0, т. е.
вентилятор и горелка не включаются.
После подключения электропитания на дисплее мигает следующее:
Рис. 27
Установка ступени вентилятора:
▶ Определите подходящую ступень вентилятора (
стр. 8).
▶ Одновременно нажмите и держите нажатыми 3 кнопки: "Назад",
"+" и " – " до появления на дисплее
L.1
.
▶ Нажимайте кнопку "+" до появления на дисплее
L.2
.
▶ Нажмите кнопку "ok", чтобы выполнить настройки в меню 2.
▶ Нажмите кнопку "+" или " – ", чтобы вызвать сервисную функцию
2.bd (
▶ Нажмите кнопку "ok" для перехода в сервисную функцию.
На дисплее мигает значение параметра.
▶ Кнопкой "+" или" – " установите нужное значение.
▶ Нажмите и держите нажатой кнопку "ok", пока на дисплее не
появится
[ ]
.
Индикация автоматически переходит к выбранной сервисной
функции.
▶ Нажмите кнопку "Stand-by".
Включение
▶ Включите котёл кнопкой "Stand-by".
На дисплее появится температура подающей линии отопления.
7.4
Установка температуры подающей линии
Максимальную температуру подающей линии можно задать в
пределах от 35 °C до 82 °C. На дисплее показана текущая
температура подающей линии.
▶ Нажимайте кнопку " – ", пока на дисплее не появится знак
.
▶ Нажмите кнопку "ok".
На дисплее будет показана заданная максимальная температура
подающей линии.
▶ Кнопкой "+" или " – " установите требуемую максимальную
температуру подающей линии.
▶ Нажмите кнопку "ok", чтобы сохранить установленное значение.
На дисплее появится фактическая температура подающей
линии.
Типичные максимальные температуры подающей линии приведены
в таб. 16.
Если установить
. .
, то режим отопления будет заблокирован (на
дисплее появится
, летний режим).
Когда в режиме отопления работает горелка, на дисплее появляется
знак
и знак горелки .
Таб. 16 Максимальная температура подающей линии
7
0 010 006 196-001
6
2
1
5
3
ok
4
ok
reset
press 5s
mode
0 010 005 960-001
3
2
1
4
5
6
7
Температура подающей
линии
Пример использования
. .
(показан знак
)
Летний режим
75 °C
Отопление с радиаторами
82 °C
Отопление с конвекторами
0 010 005 961-001
