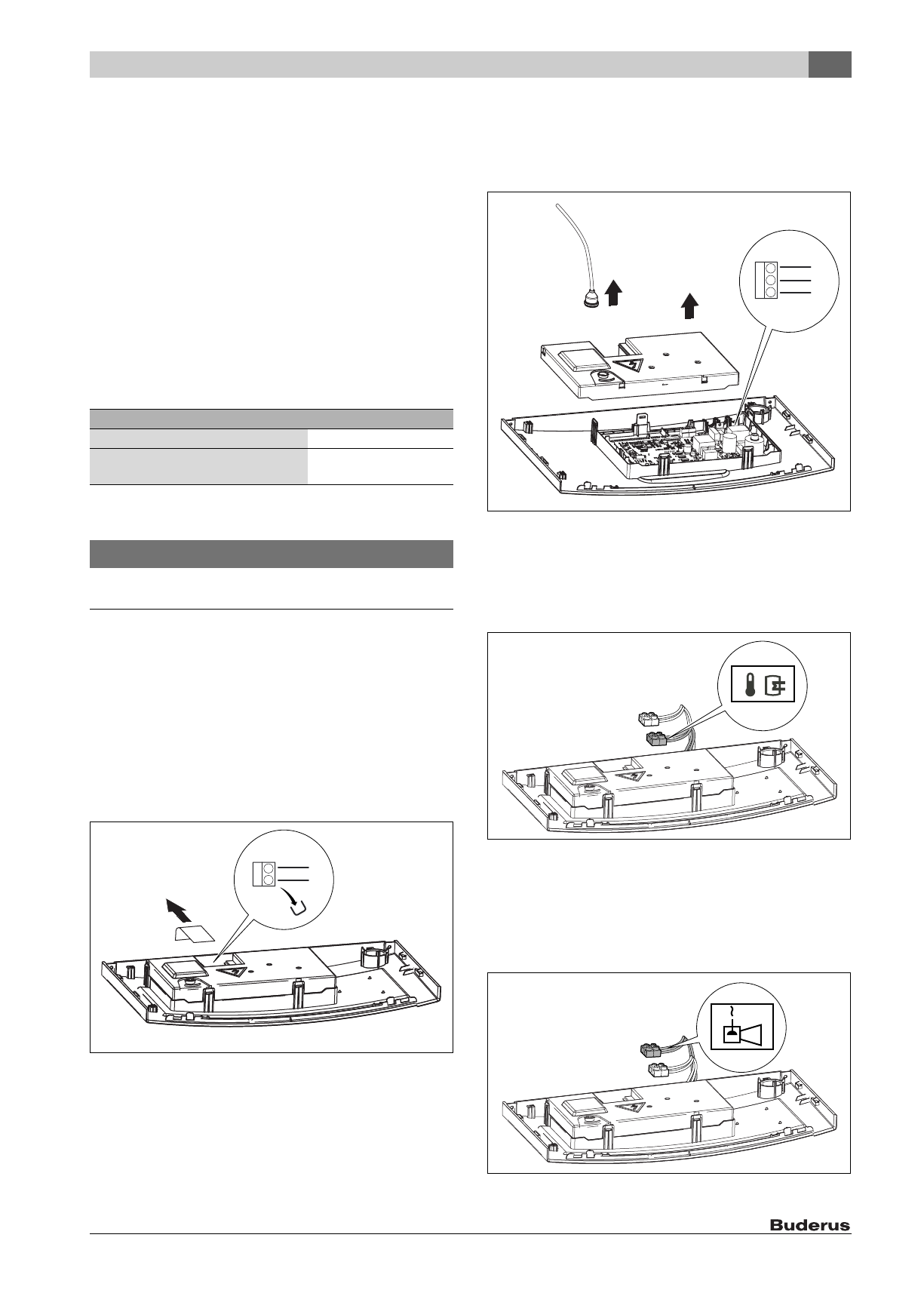

6

Электрический монтаж

Logamax U072 – 6720813751 (2015/02)

17

Подключение вне зон безопасности 1 и 2:
▶ Подсоедините подходящую сетевую вилку к проводу.
▶ Вставьте вилку в розетку с заземляющим контактом.

-или-

▶ Подсоедините сетевой провод к распределителю.

Подключение в зоне безопасности 1 и 2:
▶ Отсоедините сетевой провод и замените проводом подходящей

длины (



 таб. 15).

▶ Сетевой провод подключите так, чтобы защитный провод был

длиннее других проводов.

▶ Выполните подключение к электросети через разделительное

устройство на всех фазах с минимальным расстоянием между
контактами 3 мм (например, предохранители, защитный
автомат).

▶ В зоне безопасности 1: прокладывайте сетевой провод

вертикально вверх.

Следующие провода подходят для замены сетевого провода котла:

Таб. 15   Сетевой провод

6.3

Подключения к блоку управления

УВЕДОМЛЕНИЕ:

Остатки проводов могут повредить блок управления.

▶ Снимайте изоляцию с проводов только вне блока управления.

6.3.1

Подключение регулятора on/off или регулятора Open-
Therm

Прибор можно эксплуатировать только с регулятором Buderus.

Регулятор должен быть рассчитан на сетевое напряжение (от котла)
и не должен иметь собственного заземления.

Установку и электрическое подключение см. в соответствующей
инструкции по монтажу.

▶ Снимите крышку.
▶ Удалите перемычку на клеммах TH.
▶ Подключите регулятор к клеммам ТН.

Рис. 21

6.3.2

Замена сетевого провода

Используйте только оригинальный сетевой провод.

Для подключения сетевого провода нужно открыть блок
управления.

▶ Отсоедините запальный провод.
▶ Снимите крышку.

▶ Отсоедините старый сетевой провод.
▶ Вставьте штекер нового провода на электронной плате.
▶ Вставьте фиксатор провода в корпус.
▶ Установите крышку корпуса.
▶ Подсоедините запальный провод.

Рис. 22

6.3.3

Подключение датчика температуры бака-
водонагревателя
(только U072-..)

▶ Подключите датчик температуры бака-водонагревателя Buderus

непосредственно к соединительным клеммам.

Рис. 23   Подключение датчика температуры бака-водонагревателя

6.3.4

Подключение сигнала тревоги

▶ Подключите сигнала тревоги непосредственно к

соединительным клеммам.

Контакт тревоги замкнут при неисправности.

Максимальная нагрузка на контакт тревоги: 24 В, 40 мA.

Рис. 24   Подключение сигнала тревоги

Зона подключения

Подходящий провод

В зонах безопасности 1 и 2

NYM-I 3  × 1,5 мм

2

Вне зон безопасности 1 и 2

HO5VV-F 3  × 1,0 мм

2

HO5VV-F 3  × 0,75 мм

2

0 010 006 191-001

1.

T

H

2.

3.

2.

1.

0 010 006 192-001

N

L

PE

3.

0 010 006 193-001

0 010 006 194-001
