8
Выключение котла
Logamax U072 – 6720813751 (2015/02)
19
7.5
Настройка приготовления горячей воды
7.5.1
Установка температуры горячей воды
Температуру горячей воды можно задать от 35 °C до 60 °C.
▶ Нажимайте кнопку " – ", пока на дисплее не появится знак
.
▶ Нажмите кнопку "ok".
На дисплее будет показана заданная температура горячей воды.
▶ Кнопкой "+" или " – " установите нужную температуру горячей
воды.
▶ Нажмите кнопку "ok", чтобы сохранить установленное значение.
На дисплее появится фактическая температура подающей
линии.
Когда в режиме ГВС работает горелка, на дисплее появляется знак
и знак горелки .
7.5.2
Установка комфортного режима или режима eco
(только U072-35K)
В комфортном режиме котёл постоянно поддерживает заданную
температуру (
сервисная функция 1.4b). Благодаря этому
сокращается время ожидания при отборе горячей воды, и котёл
включается даже в том случае, когда нет отбора горячей воды.
В режиме eco нагрев до заданной температуры осуществляется
только когда происходит отбор горячей воды.
▶
▶ Чтобы установить режим eco: в режиме ГВС нажмите и держите
нажатой кнопку "+" до появления на дисплее
ECO
.
▶ Для возврата в комфортный режим: нажмите и держите нажатой
кнопку "+" до появления на дисплее
PrE
.
▶ Чтобы показать текущий режим, нажмите кнопку "+".
7.6
Настройка регулирования отопления
Выполняйте требования, приведённые в инструкции по
эксплуатации регулятора отопления. Там показано,
▶ как можно отрегулировать температуру в помещении,
▶ как рентабельно и экономно прогреть помещение.
Возможно применение Open-Therm регулятора Buderus OTMP
(программируемый регулятор отопления).
7.7
После пуска в эксплуатацию
▶ Проверьте подаваемое давление газа (
стр. 24).
▶ Заполните протокол пуска в эксплуатацию (
стр. 36).
7.8
Установка летнего режима
Насос отопительного контура и с ним отопление выключены.
Горячее водоснабжение, а также электропитание для
регулирования отопления и таймер продолжают действовать.
УВЕДОМЛЕНИЕ:
Опасность замерзания отопительной системы. В летнем
режиме работает только защита от замерзания котла.
▶ При опасности заморозков используйте защиту от замерзания
(
Чтобы установить летний режим:
▶ Нажимайте кнопку " – ", пока на дисплее не появится знак
.
▶ Нажмите кнопку "ok".
На дисплее будет показана заданная максимальная температура
подающей линии.
▶ Нажимайте кнопку " – " до появления на дисплее
. .
.
▶ Нажмите кнопку "ok", чтобы сохранить установленное значение.
На дисплее постоянно показано
.
Дальнейшие указания приведены в инструкции по эксплуатации
регулятора отопления.
8
Выключение котла
8.1
Выключение/режим ожидания (stand-by)
Котёл имеет защиту от блокировки насоса отопительного контура и
3-ходового клапана, которая не допускает их заклинивания после
длительного простоя.
В режиме ожидания (stand-by) защита не действует.
▶ Выключите котёл кнопкой "Stand-by".
На дисплее остаётся единственный предупреждающий знак.

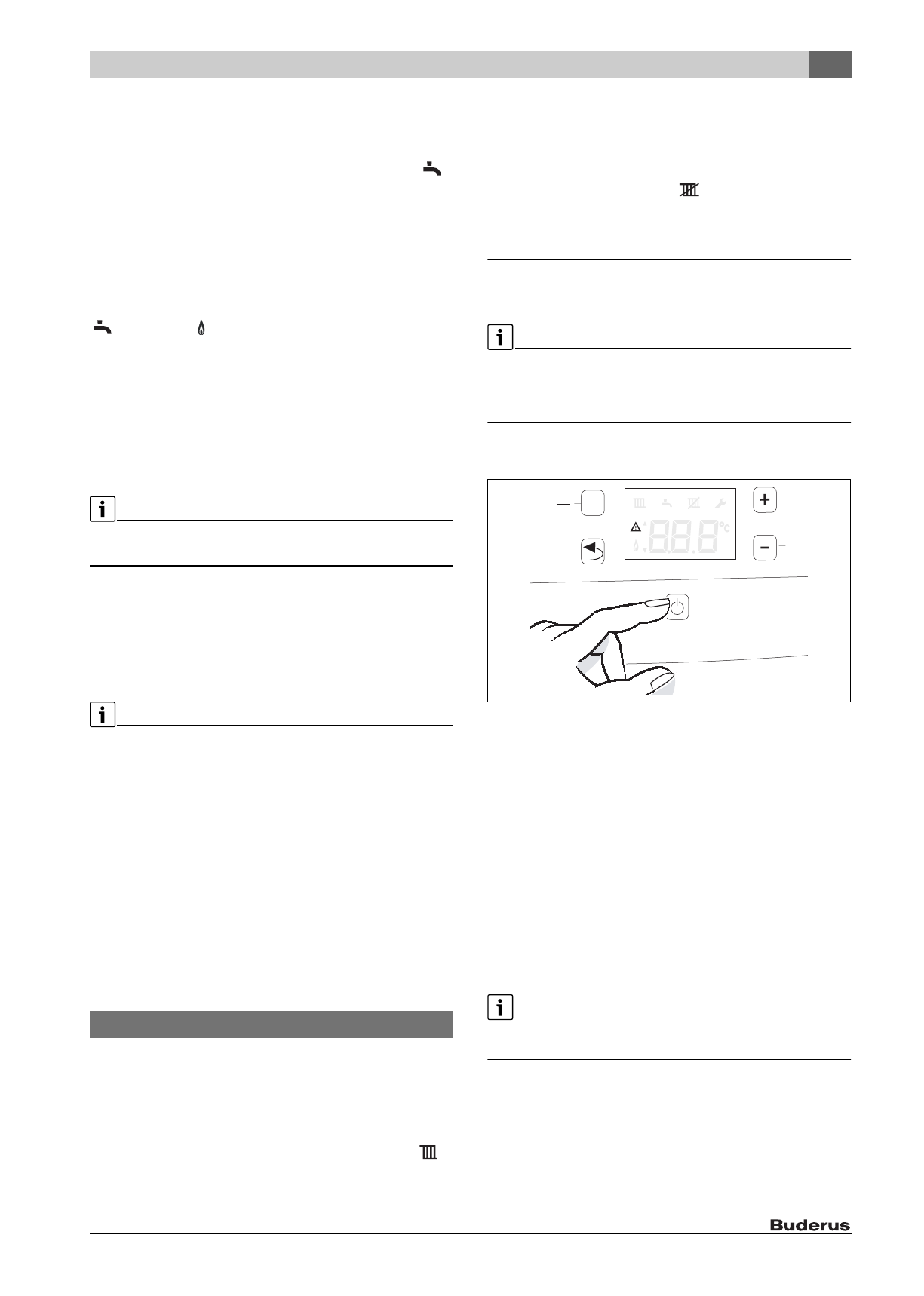

Рис. 28 Выключение/режим ожидания (stand-by)
▶ Если котёл не работает долгое время: используйте защиту от
замерзания (
8.2
Применение защиты от замерзания
Защита от замерзания отопительной системы:
Защита от замерзания отопительной системы гарантируется только
в том случае, когда работает насос отопительного контура, т.е.
обеспечивается поток воды по всей отопительной системе.
▶ Оставьте отопление включённым.
▶ Установите максимальную температуру подающей линии
минимум на 35 °C (
-или-
если хотите оставить котёл выключенным:
▶ Добавьте антифриз в воду отопительного контура (
стр. 12) и
слейте воду из контура горячего водоснабжения.
Дальнейшие указания приведены в инструкции по эксплуатации
регулятора отопления.
Защита котла от замерзания:
Функция защиты от замерзания включает горелку и насос
отопительного контура, когда температура в помещении, где
установлено оборудование, опускается ниже 5 °C (на датчике
температуры подающей линии отопления). Таким образом не
допускается замерзание котла.
ok
reset
press 5s
mode
0 010 006 186-001
