12
Переналадка на другой вид газа
Logamax U072 – 6720813751 (2015/02)
24
11.2.4 Сброс параметров на первоначальные значения
Для сброса всех параметров в сервисных меню 1 и 2 на
первоначальные значения:
▶ Во втором сервисном меню вызовите функцию 2.8E и сохраните
значение
1
. Котёл перезапустится с первоначальными
значениями параметров.
12
Переналадка на другой вид газа
Первоначальная установка для котла, работающего на природном
газе, соответствует природному газу Н.
Для согласования с различными длинами труб отвода дымовых
газов требуется установить ступень вентилятора.
12.1
Переналадка на другой вид газа
Таб. 20 Переналадка на другой вид газа
OПACHO:
Возможность взрыва!
▶ Закройте газовый кран перед выполнением работ с газовым
оборудованием.
▶ После завершения работ проверьте отсутствие утечек в газовом
оборудовании.
▶ Установите комплект для переналадки на другой вид газа в
соответствии с прилагаемой инструкцией по монтажу.
▶ После каждой переналадки выполните настройку газа
(
раздел 12.2).
12.2
Настройка газа (природный и сжиженный газ)
12.2.1 Подготовка
▶ Откиньте блок управления вниз (
стр. 14).
▶ Подвесьте блок управления внизу на котле, чтобы можно было
одновременно регулировать газовую арматуру и работать с
блоком управления.

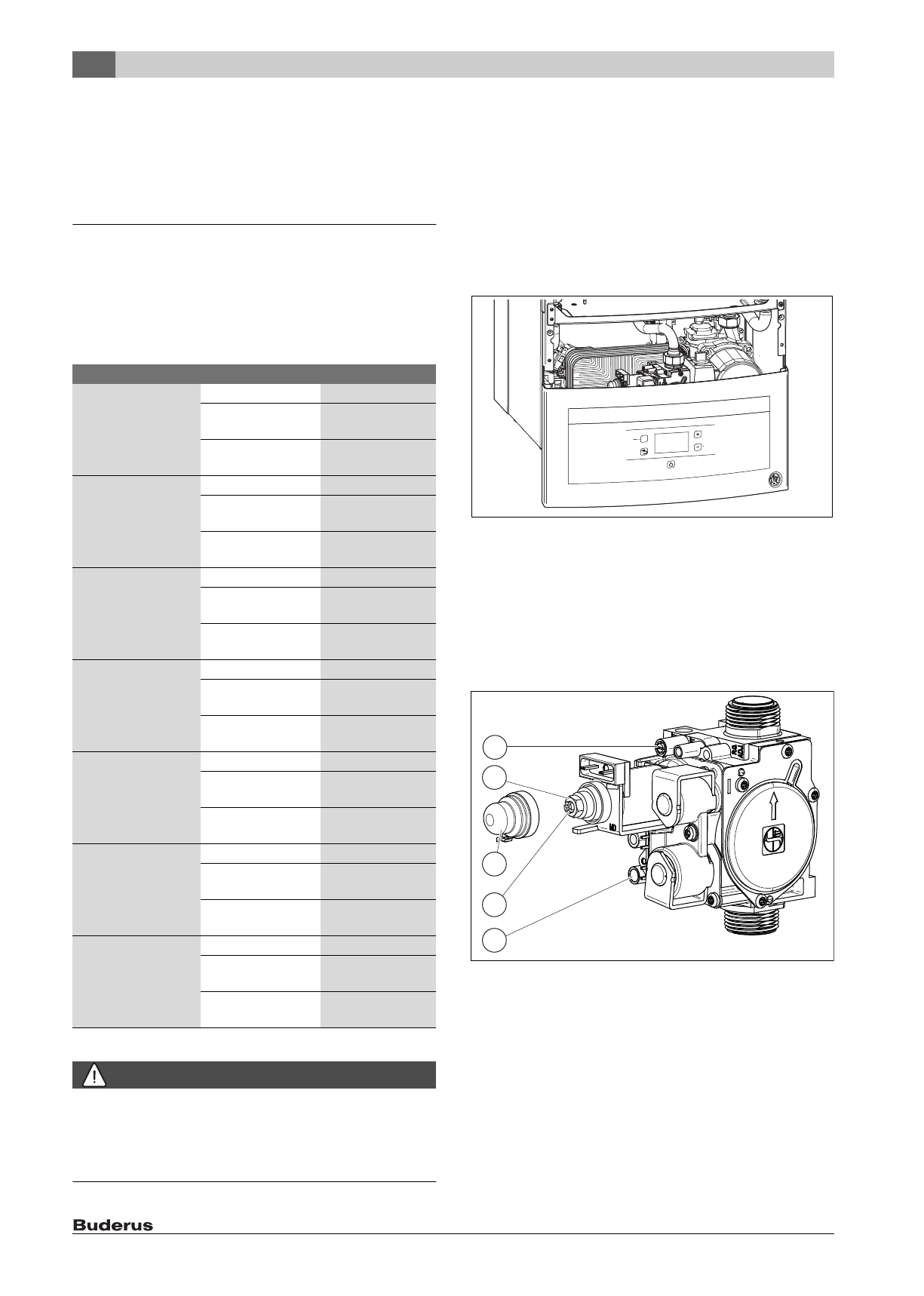

Рис. 31 Подвешенный на раме блок управления для
одновременной работы с газовой арматурой
Номинальную теплопроизводительность можно регулировать через
давление на форсунках или волюметрически.
▶ Всегда выполняйте регулировку сначала при максимальной
теплопроизводительности, затем при минимальной
теплопроизводительности.
▶ Откройте вентили на радиаторах или кран горячей воды, чтобы
обеспечить отбор тепла.
Рис. 32 Газовая арматура
[1]
Штуцер для измерения давления на форсунках
[2]
Регулировочный винт максимального расхода газа
[3]
Крышка
[4]
Регулировочный винт минимального расхода газа
[5]
Штуцер для измерения подаваемого давления газа
12.2.2 Метод регулировки давления на форсунках
Давление на форсунках при максимальной
теплопроизводительности
▶ Вызовите сервисную функцию 1.2F и установите режим работы
4
(
= максимальная теплопроизводительность
) (
со стр. 21).
Котёл
Переналадка на
№ заказа
U072-12 K
Сжиженный газ
8 737 601 080 0
Природный газ
(13 мбар)
8 737 601 076 0
Природный газ
(20 мбар)
8 737 601 077 0
U072-18 K
Сжиженный газ
8 737 601 080 0
Природный газ
(13 мбар)
8 737 601 076 0
Природный газ
(20 мбар)
8 737 601 077 0
U072-18
Сжиженный газ
8 737 601 080 0
Природный газ
(13 мбар)
8 737 601 076 0
Природный газ
(20 мбар)
8 737 601 077 0
U072-24 K
Сжиженный газ
8 737 601 081 0
Природный газ
(13 мбар)
8 737 601 076 0
Природный газ
(20 мбар)
8 737 601 077 0
U072-24
Сжиженный газ
8 737 601 081 0
Природный газ
(13 мбар)
8 737 601 076 0
Природный газ
(20 мбар)
8 737 601 077 0
U072-35 K
Сжиженный газ
7 736 900 815
Природный газ
(13 мбар)
7 736 900 816
Природный газ
(20 мбар)
7 736 900 813
U072-35
Сжиженный газ
7 736 900 815
Природный газ
(13 мбар)
7 736 900 816
Природный газ
(20 мбар)
7 736 900 813
0 010 006 197-001
ok
reset
press 5s
mode
2
4
3
5
1
0 010 005 98
3
-001
