Информация об изделии
Logamax U072 – 6720813751 (2015/02)
5
2.4
Обзор типов
U072-..K
- двухконтурные котлы для отопления и приготовления
горячей воды, работающие по проточному принципу.
U072-..
- котлы для отопления и приготовления горячей воды с
насосом отопительного контура и 3-ходовым клапаном для
подключения бака-водонагревателя косвенного нагрева.
Таб. 2 Обзор типов
2.5
Размеры и минимальные расстояния

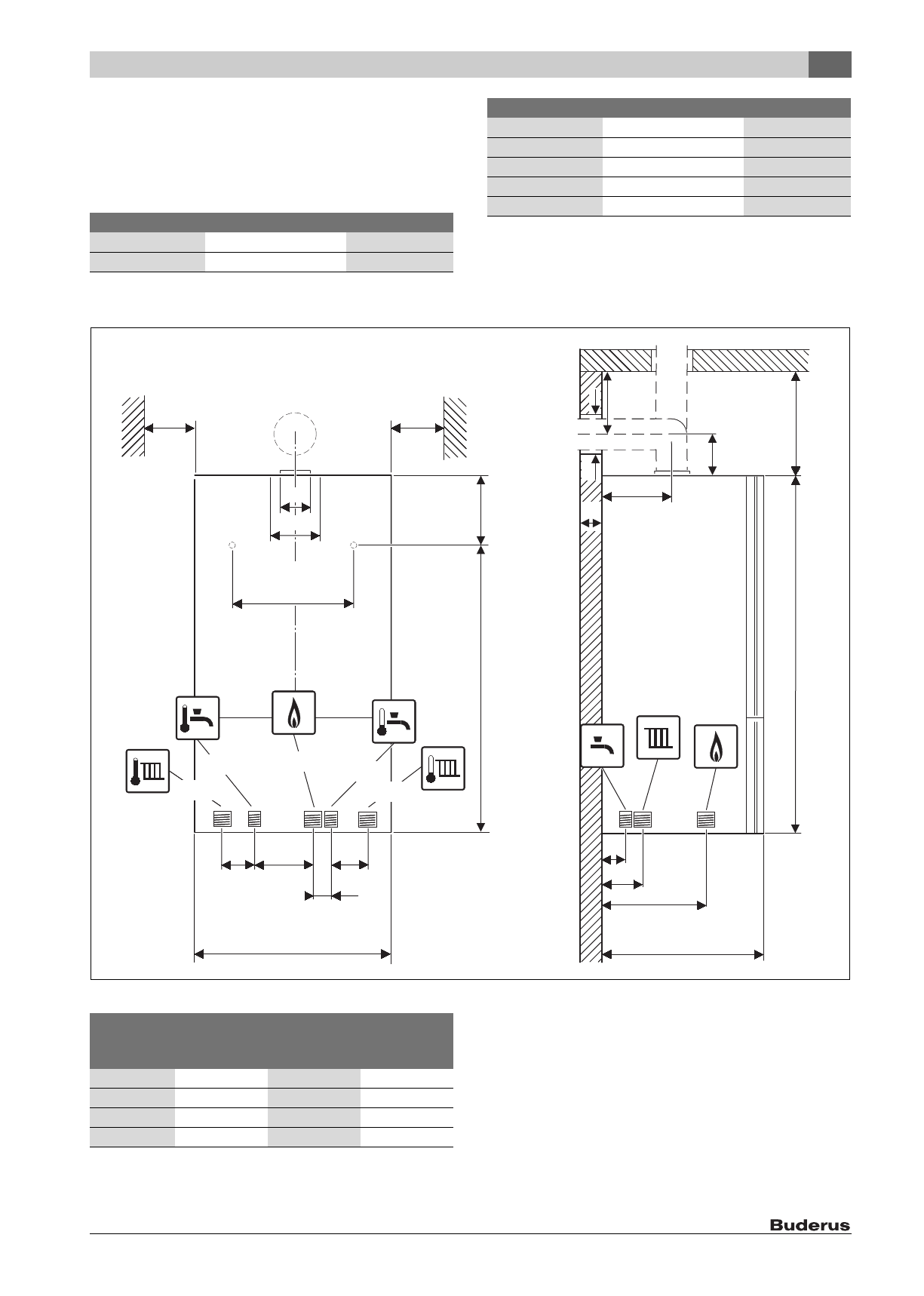

Рис. 2 Размеры и минимальные расстояния (мм)
Таб. 3 Размер К в зависимости от толщины стены S и диаметра
дымовой трубы
Тип
Страна
№ заказа
U072-12K G20
Россия, Белоруссия
?
U072-18K G20
Россия, Белоруссия
?
U072-18 G20
Россия, Белоруссия
?
U072-24K G20
Россия, Белоруссия
?
U072-24 G20
Россия, Белоруссия
?
U072-35K G20
Россия, Белоруссия
?
U072-35 G20
Россия, Белоруссия
?
Тип
Страна
№ заказа
≥ 100
700
200
150
≥ 100
B
0 010 005 918-001
32
65
65
102
R1/2
60
30
R3/4
R1/2
R3/4
R3/4
A
Ø100
Ø60
634
68
≥ 100
S
K
345 (< 35kW)
420 (= 35kW)
400 (< 35kW)
485 (= 35kW)
300 (< 35kW)
315 (= 35kW)
Толщина
стены S
Диаметр проема в стене К [мм] для Ø дымовой
трубы [мм]
Ø 60/100
Ø 80
Ø 80/125
15 - 24 см
130
110
155
24 - 33 см
135
115
160
33 - 42 см
140
120
165
42 - 50 см
145
145
170
