5

Монтаж

Logamax U072 – 6720813751 (2015/02)

15

▶ Установите переходник и закрепите прилагаемыми винтами.

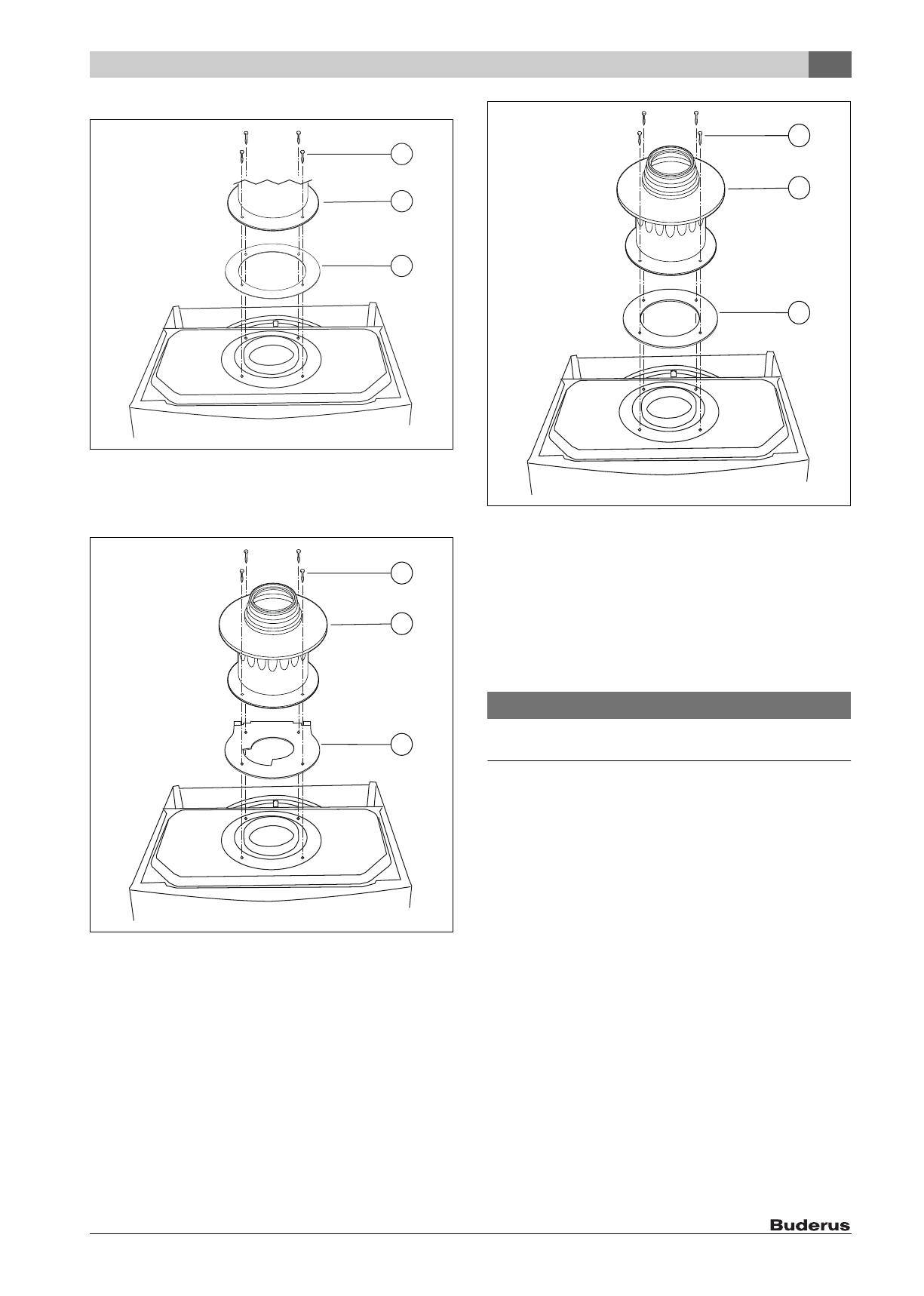

Рис. 16   Крепление переходника

[1]

Винты

[2]

Труба отвода дымовых газов / переходник

[3]

Уплотнение

Рис. 17   При отводе дымовых газов B

22

 и мощности котла < 35 кВт:

установите переходник и дроссельную диафрагму

[1]

Винты

[2]

Переходник дымовых газов (изделие 7 716 050 000)

[3]

Дроссельная диафрагма (изделие 7 736 995 123)

Рис. 18   При вертикальном отводе дымовых газов B

22

 и мощности

котла = 35 кВт: установите переходник и дроссельную
диафрагму

[1]

Винты

[2]

Переходник дымовых газов (изделие 7 716 050 000)

[3]

Дроссельная диафрагма (изделие 7 736 900 818)

▶ Проверьте герметичность отвода дымовых газов (



 глава 13.2).

5.5

Заполнение системы и проверка отсутствия
протечек

УВЕДОМЛЕНИЕ:

Пуск в эксплуатацию без воды повредит котёл!

▶ Котёл можно эксплуатировать только заполненным водой.

3

2

0 010 005 949-001

1

3

2

1

0 010 005 950-001

3

2

1

0 010 006 015-001
