15
Контрольные осмотры и техническое обслуживание
Logamax U072 – 6720813751 (2015/02)
28

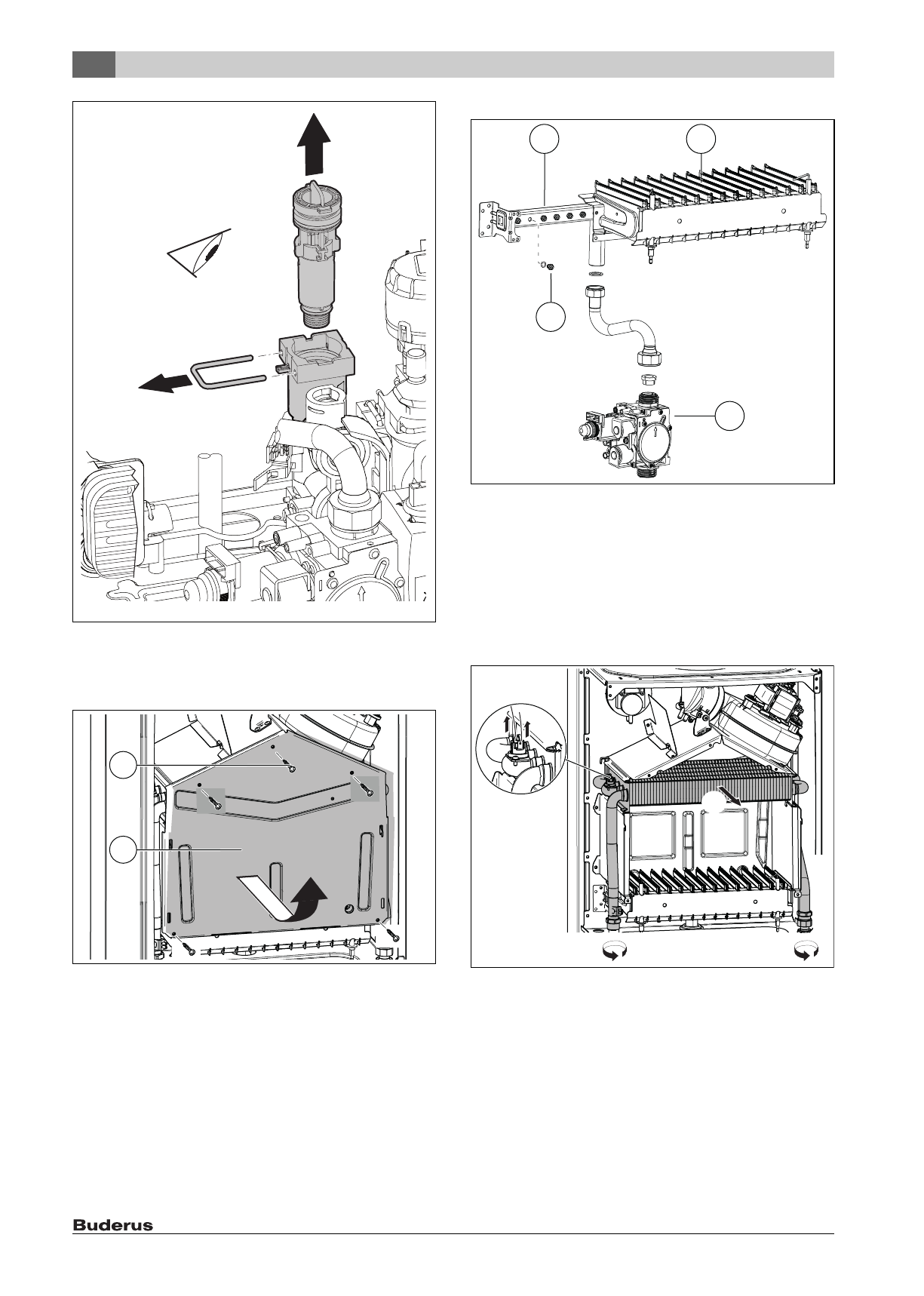

Рис. 36 Проверка фильтра в трубе холодной воды
15.2.4 Чистка поддона горелки, форсунок и горелки
▶ Отверните пять винтов и снимите крышку камеры сгорания вниз
и вперед.
Рис. 37 Открытие горелки
[1]
Винты
[2]
Крышка камеры сгорания
▶ Демонтируйте горелку.
▶ Демонтируйте гребёнку форсунок.
▶ Очистите горелку щёткой, чтобы убедиться, что щели на ламелях
прочищены.
Не прочищайте форсунки металлическими
предметами
.
▶ Проверьте загрязнение электродов, при необходимости
очистите или замените.
▶ Проверьте настройку газа (
стр. 24).
Рис. 38
[1]
Гребёнка форсунок
[2]
Ламели горелки
[3]
Газовая арматура
[4]
Форсунка
15.2.5 Чистка теплообменника
1. Отсоедините провод.
2. Разъедините резьбовые соединения.
3. Выньте теплообменник вперёд.
Рис. 39
▶ Промойте теплообменник водой с моющим средством и
установите его на место.
▶ Если имеются погнутые пластины на теплообменнике, то
осторожно выпрямите их.
15.2.6 Проверка расширительного бака
Расширительный бак нужно по DIN 4807 (часть 2, раздел 3.5)
проверять ежегодно.
▶ Сбросьте давление в котле.
▶ При необходимости отрегулируйте предварительное давление
расширительного бака на статическую высоту отопительной
системы (
0 010 005 988-001
2.
1.
3.
0 010 005 989-001
1
2
3
1
2
4
0 010 005 990-001
3.
2. 2.
0 010 005 991-001
1.
