Монтаж
Logamax U072 – 6720813751 (2015/02)
14
▶ Если требуется, сделайте проём в стене для отвода дымовых
газов.

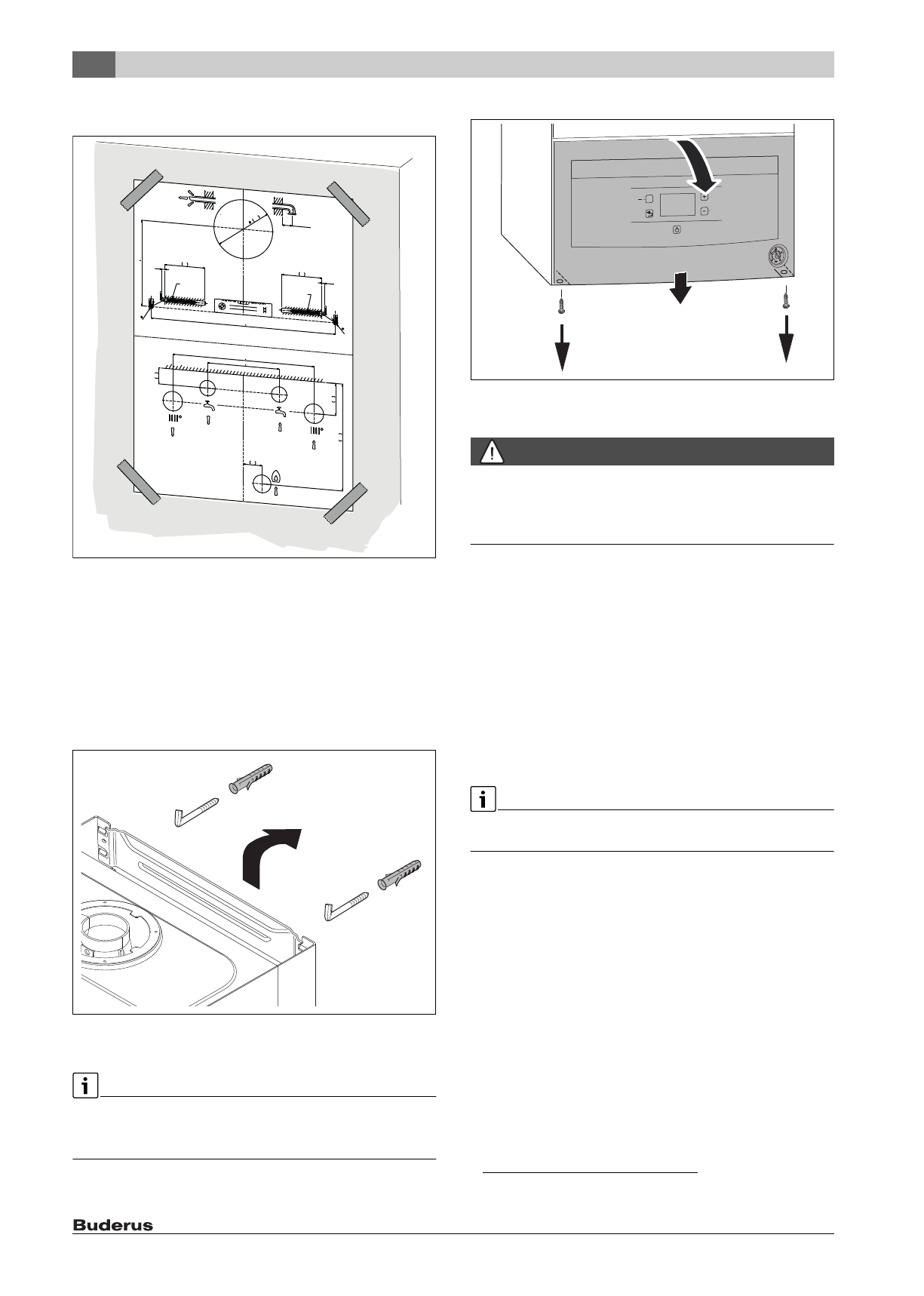

Рис. 13 Монтажный шаблон
▶ Удалите монтажный шаблон.
Подвеска котла
▶ Удалите упаковку, при этом учитывайте указания на упаковке.
▶ Проверьте указанную на заводской табличке страну назначения
и вид газа, поставляемого газоснабжающей организацией.
1. Вставьте дюбели.
2. Вверните крюки.
3. Приставьте котёл к стене и повесьте на крюки.
Рис. 14 Подвешивание котла на крюки
Откиньте блок управления вниз
Облицовка закреплена двумя винтами для предотвращения
несанкционированного снятия (электробезопасность).
▶ Всегда крепите облицовку этими винтами.
1. Отверните винты.
2. Потяните блок управления вниз.
3. Откиньте блок управления вниз.
Рис. 15 Откиньте блок управления вниз
Монтаж трубопроводов
OПACHO:
Возможно повреждение котла из-за грязной воды в системе
отопления!
Грязь в трубах может повредить котёл.
▶ Промойте трубы перед монтажом котла.
▶ Определите номинальный диаметр для подачи газа DVGW-TRGI
(природный газ) и TRF (сжиженный газ).
▶ Все соединения труб в отопительной системе должны быть
рассчитаны на давление 3 бар и в контуре ГВС на 10 бар.
▶ Смонтируйте сервисные краны
1)
и газовый кран
.
▶ Для заполнения и слива воды установите кран в самой нижней
точке отопительной системы.
▶ Подсоедините слив от предохранительного клапана из
коррозионностойких материалов
(ATV-A 251).
▶ Прокладывайте шланги всегда с уклоном.
Подключение к системе отвода дымовых газов
Подробная информация приведена в инструкции по монтажу
соответствующего элемента системы отвода дымовых газов.
▶ Проверьте, установлено ли уплотнение на патрубке отвода
дымовых газов.
S8 x 60mm.
S8 x 60mm.
134
1
75
5
+1
0
60
200
8
160
1
5
+1
0
110
35
75
264
1
30
345
1
160 mm.
8
0 010 005 944-001
0 001 005 947-001
1.
2.
3.
1) Комплектующие
0 010 006 190-001
1.
1.
ok
reset
press 5s
mode
2.
2.
3.
3.
2.
3.
