Приложение

Logamax U072 – 6720813751 (2015/02)

39

19.2

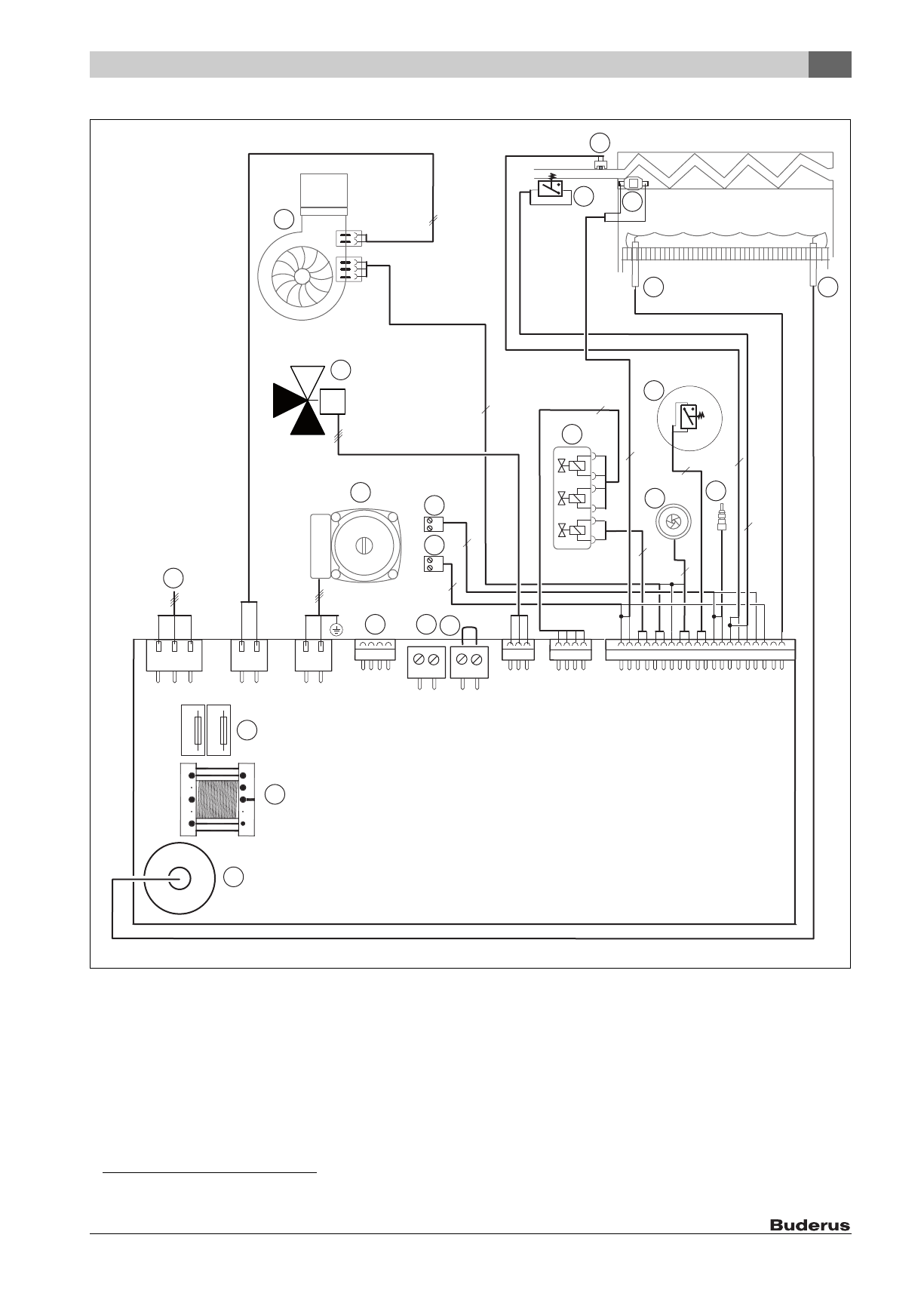

Электрическая схема

Рис. 42

[1]

Запальный трансформатор

[2]

Трансформатор

[3]

Предохранители

[4]

Соединительный провод 230 В

[5]

Диагностический разъём

[6]

Подключение датчика наружной температуры

[7]

Подключение Open Therm или регулятора On/Off

1)

[8]

Подключение сигнала тревоги (24 В =, макс. 40 мA)

[9]

Подключение датчика температуры бака-водонагревателя
(U072-..)

[10] Насос системы отопления
[11] 3-ходовой клапан
[12] Вентилятор
[13] Датчик температуры подающей линии
[14] Реле давления
[15] Ограничитель температуры котловой воды
[16] Электрод контроля пламени
[17] Запальный электрод
[18] Дифференциальное реле давления
[19] Газовая арматура
[20] Турбина (U072-..K)
[21] Датчик температуры горячей воды
