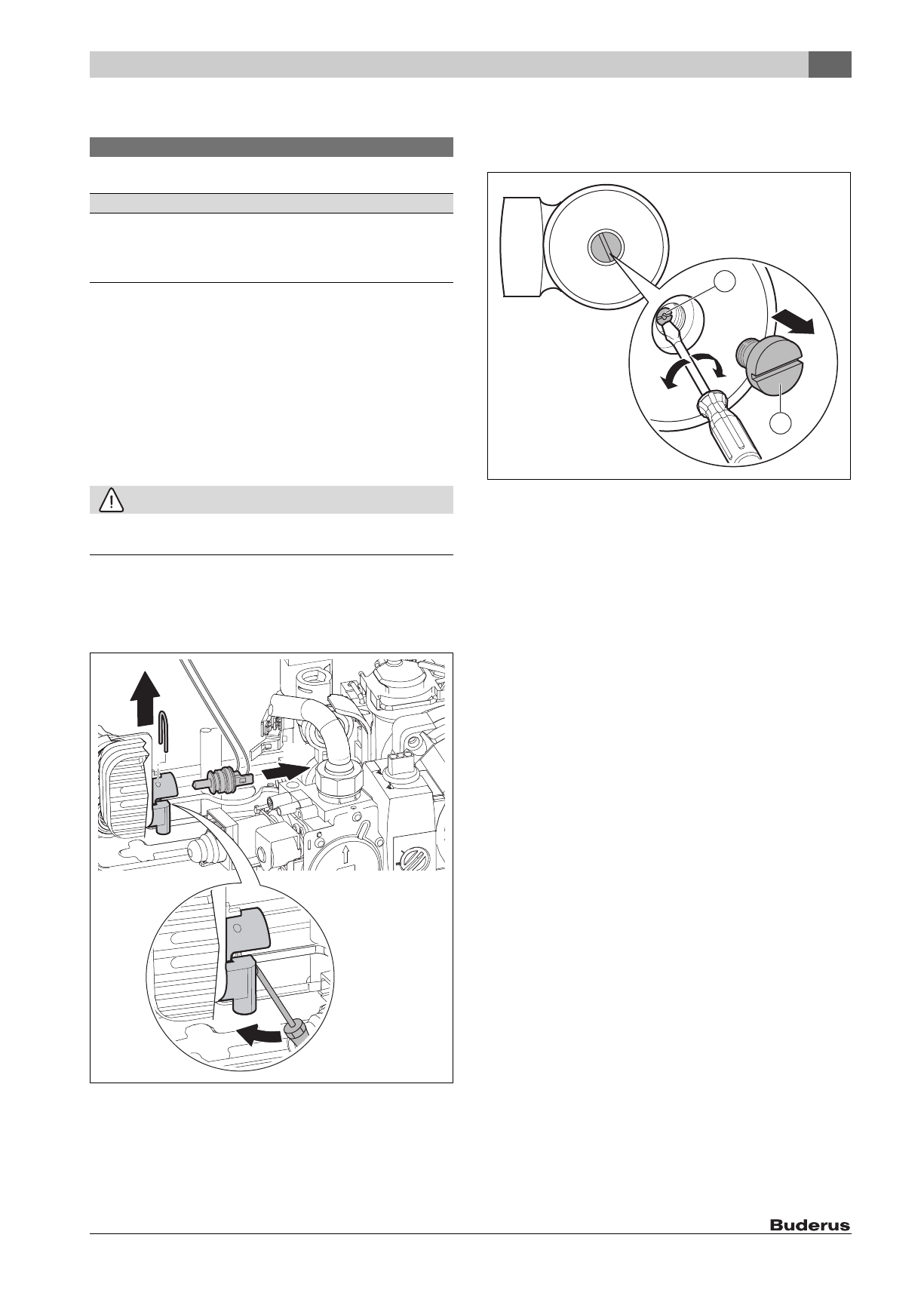

15
Контрольные осмотры и техническое обслуживание
Logamax U072 – 6720813751 (2015/02)
29
15.2.7 Регулирование рабочего давления в отопительной
системе
Таб. 22
▶ Если стрелка находится ниже 1 бар (при холодной отопительной
системе): доливайте воду пока стрелка не встанет между 1 и
2 бар бар.
▶ Если давление не держится: проверьте герметичность
отопительной системы и расширительного бака.
15.2.8 Проверка электрической проводки
▶ Проверьте наличие механических повреждений проводки и
замените повреждённые провода.
15.2.9 Демонтаж датчика температуры горячей воды
BHИMAHИE:
Возможно повреждение оборудования вытекающей водой.
▶ Закройте кран на входе холодной воды.
▶ Откройте кран горячей воды.
1. Выньте фиксатор.
2. Выньте отвёрткой снизу датчик температуры горячей воды.
3. Разъедините штекер на датчике температуры.
Рис. 40 Демонтаж датчика температуры горячей воды
15.2.10 Разблокировка насоса (например, при пуске в
эксплуатацию)
▶ Откиньте блок управления вниз (
стр. 14), чтобы получить
доступ к насосу.
▶ Отверните крышку [1].
Может вытечь небольшое количество воды.
▶ Проверните вал [2] отвёрткой примерно на пол-оборота.
▶ Заверните крышку и установите блок управления.
Рис. 41
Показания манометра
1 бар
Минимальное давление заполнения (при
холодной системе)
1 - 2 бар
Оптимальное давление заполнения
3 бар
Максимальное давление заполнения не должно
превышаться при максимальной температуре
горячей воды (открывается предохранительный
клапан).
1.
0 010 005 992-001
3.
2.
0 010 005 993-001
1.
2.
2
1
